Vizsgálat
1. Távolítsa el a felső hajtólánc fedelét.
2. Távolítsa el a hengerfej fedelét.
3. A főtengely szíjtárcsa rögzítőcsavarjával forgassa el a motor főtengelyét és ellenőrizze a lánc állapotát teljes hosszában. Ha a lánc fokozott zajt ad, amikor a motor jár, vagy a lánc nagy axiális játékot mutat a lánckeréken, a láncot ki kell cserélni. Ha a láncgörgők kopottak, a láncot is ki kell cserélni.
Csere
Figyelem! A lánc eltávolításakor csiszolókoronggal vagy vulkanittal kell levágni az egyik láncszem kiálló kupakját.

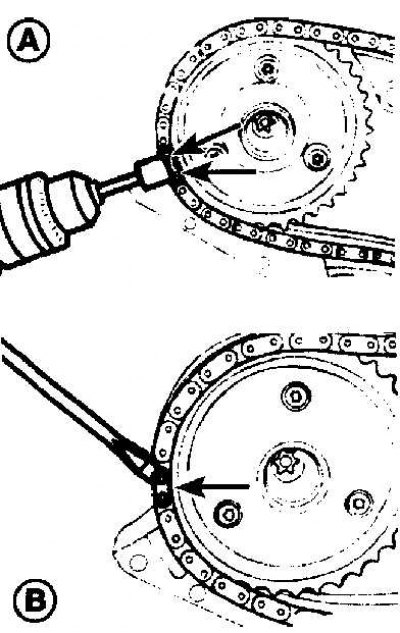

Az egyik láncszem szegecseinek lecsiszolása (A) és a láncszem eltávolítása a hajtóláncról (B)
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a gyújtógyertyákat.
3. Csavarja le a hajtólánc feszítő mechanizmusát.
4. Távolítsa el a felső hajtólánc fedelét.
5. Távolítsa el a felső láncvezetőt.
6. Távolítsa el a hengerfej fedelét.
7. Takarja le a hengerfejet és a vezérműtengely lánckerekei alatti helyet egy tiszta ronggyal.
8. Egy csiszolókoronggal vagy vulkanittal csiszolja le az egyik láncszem szegecseit a kipufogószelepeket vezérlő vezérműtengely lánckerék oldalán (lásd a képet).
9. Távolítsa el a rögzítőlemezt és a láncszemet a hajtóláncról.
10. Ügyeljen arra, hogy eltávolítsa a rongyot, hogy ne kerüljön fémforgács a vezérműlánc burkolatába.
11. Egy láncszem segítségével kösse össze a régi és az új lánc végeit.
12. A hajtóláncot folyamatosan megfeszítve forgassa el a motor főtengelyét az óramutató járásával megegyező irányba. Ebben az esetben az új lánc a régit követve átmegy a lánckerekek és a vezetők körül.
13. Amikor megjelenik az új lánc vége, válassza le a régi láncot az újról.
14. Szereljen fel egy új láncot a kipufogószelepeket vezérlő vezérműtengely lánckerekére, majd csatlakoztassa a lánc két végét.
15. Szerelje fel a rögzítőlemezt, és szegecselje fel az összekötő láncszemet.
16. Szerelje fel a felső láncvezetőt.
17. Szerelje fel a felső hajtólánc fedelét.
18. Szerelje be a hajtólánc-feszítőt.
19. Forgassa el a motor főtengelyét az óramutató járásával megegyező irányba, és állítsa az első henger dugattyúját a felső holtpontba, és ellenőrizze, hogy minden beállítási jel egy vonalban van-e a jelzőfényekkel.
20. Szerelje fel a hengerfej fedelét.
21. Csavarja be a gyújtógyertyákat.
22. Csatlakoztassa a földelő vezetéket az akkumulátorhoz.
