Figyelem! A feszítősapka csavar beszerelésekor új O-gyűrűt kell használni.
Új lánc beszerelése
Új lánc felszerelésekor a láncágakat tartsa folyamatosan feszítve.

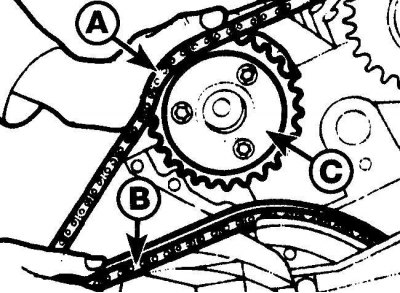

A – új hajtólánc; B – régi hajtólánc; C – vezérműtengely lánckerék, amely a kipufogószelepeket vezérli

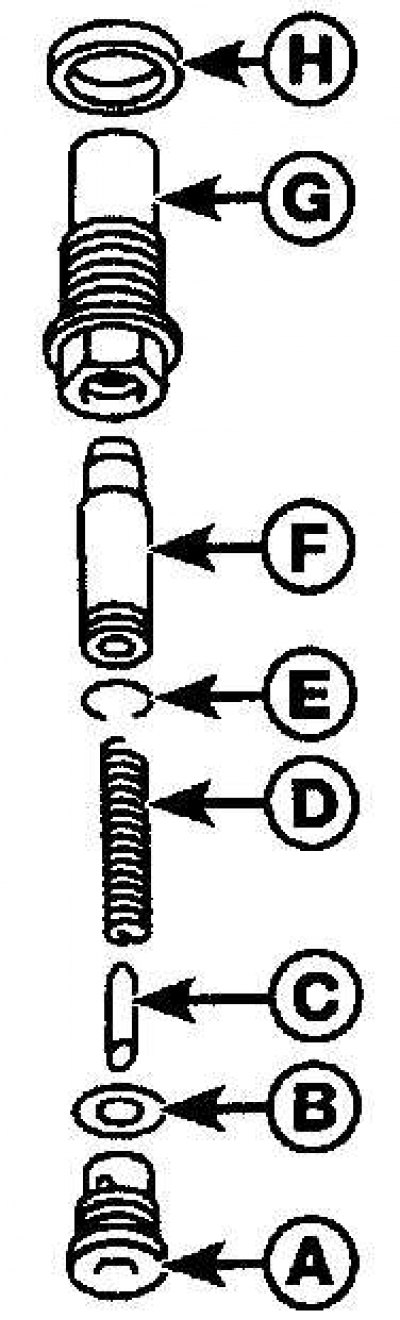

Hajtáslánc feszítő mechanizmus
A – dugó;
B – O-gyűrű;
C – tű;
D – tavasz;
E – zárójel;
F – dugattyú;
G – test;
H – O-gyűrű
Eltávolítás
Csavarja ki a hajtólánc-feszítő mechanizmus dugóját
Csavarja le a hajtólánc feszítőszerkezetét
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Csavarja ki a csavarokat és távolítsa el a hűtőventilátor járókerekét.
3. Távolítsa el a segédhajtószíjat.
4. Ha van, távolítsa el a légszivattyút.
5. Fedje le a generátort egy tiszta ronggyal.

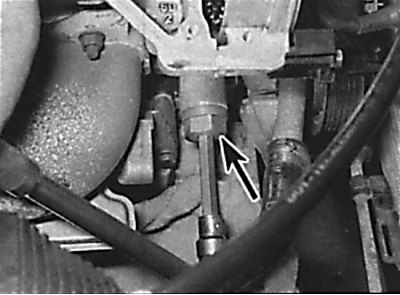

6. Egy fordulattal csavarja ki a hajtólánc-feszítő mechanizmus dugóját (lásd az ábrát. Csavarja ki a hajtólánc-feszítő mechanizmus dugóját).

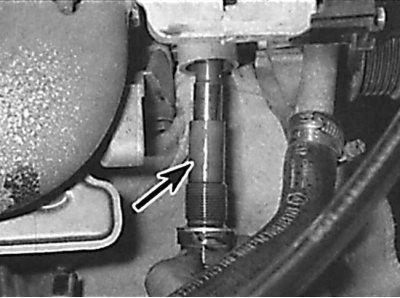

7. Csavarja le a hajtólánc feszítőszerkezetét a motorról (lásd az ábrát. Csavarja le a hajtólánc feszítőszerkezetét).
8. Csavarja le a fedelet, és távolítsa el a csapot és a rugót a feszítőmechanizmus házából.
9. Nyomja ki a dugattyút a konzollal együtt a feszítőmechanizmus házából.
Vizsgálat
1. Tisztítsa meg a hajtólánc-feszítő alkatrészeit, és ellenőrizze, hogy nem kopott-e a dugattyú és a ház.
(Az eredeti megtalálható a weboldalon: MercedesMan.ru)
2. Ellenőrizze a feszítőmechanizmus-tartó és a rugó állapotát, és szükség esetén cserélje ki őket.
Telepítés
1. Csavarja be a hajtólánc-feszítő házát egy új O-gyűrűvel a hengerblokkba, és húzza meg a kívánt nyomatékkal.
2. Helyezze be a dugattyút és a tartót a feszítőszerkezet házába, majd szerelje be a rugót és a csapot.
3. Csavarja be a dugót egy új O-gyűrűvel a feszítőszerkezet házába, és húzza meg a szükséges nyomatékkal.
4. Ha van, szereljen be légszivattyút.
5. Szerelje be a segédhajtószíjat.
6. Szerelje be a hűtőventilátor járókerekét.
7. Csatlakoztassa a földelő vezetéket az akkumulátorhoz.
