Cisz üzemanyagrendszerrel rendelkező modellek
Eltávolítás

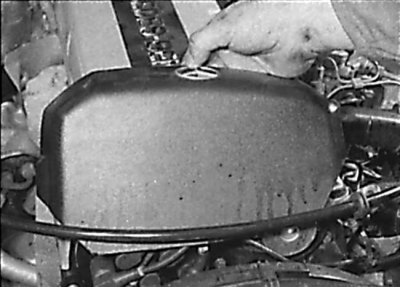

A gyújtáselosztó házának eltávolítása CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken

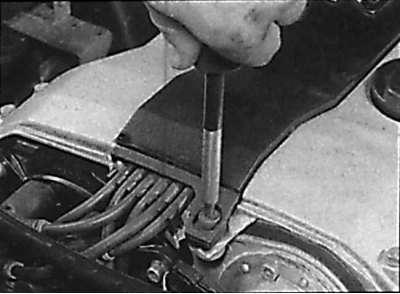

Csavarja ki a gyújtógyertya fedelét rögzítő csavarokat

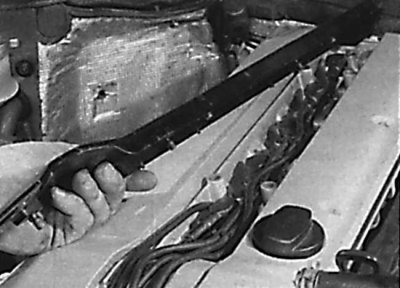

A gyújtógyertya-sapkának eltávolítása a hengerfejről CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken

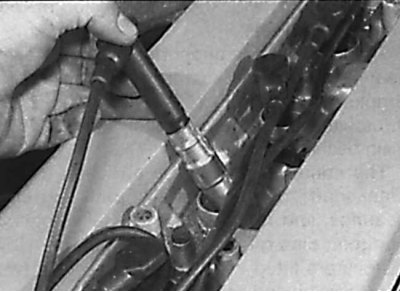

Nagyfeszültségű vezetékek eltávolítása a gyújtógyertyákról CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken

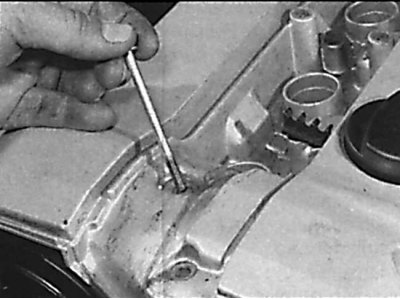

Csavarja ki a hengerfejfedél csavarjait a CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken

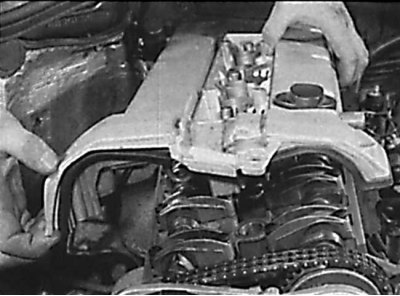

A hengerfejburkolat eltávolítása CIS üzemanyag-befecskendező rendszerrel rendelkező modelleknél
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a légszűrőt.
3. Ha van, távolítsa el a kábelköteg fedelét a motorról.
4. Lazítsa meg a bilincset és távolítsa el a forgattyúház szellőzőtömlőjét a hengerfejburkolat bal oldaláról (lásd az ábrát. A forgattyúház szellőzőtömlőjének eltávolítása a hengerfejburkolatról CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken).
5. Nyomja meg a tartókonzolokat, és vegye le a gyújtáselosztó házát a hengerfej burkolatáról (lásd az ábrát. A gyújtáselosztó házának eltávolítása CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken).
6. Csavarja ki a csavarokat, és vegye le a gyújtógyertya sapkáját a hengerfej burkolatáról (lásd az ábrát. A gyújtógyertya fedelét rögzítő csavarok kicsavarása, A gyújtógyertya fedelének eltávolítása a hengerfejről CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken).
7. Címkézze fel és távolítsa el a nagyfeszültségű vezetékeket a gyújtógyertyákról (lásd az ábrát. Nagyfeszültségű vezetékek eltávolítása a gyújtógyertyákról CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken). Távolítsa el a nagyfeszültségű vezetékeket a hengerfejburkolaton lévő rögzítőkonzolokról.
8. Fokozatosan és egyenletesen csavarja ki a hengerfejfedél csavarjait. Ugyanakkor jelölje meg a csavarok helyét, mivel különböző hosszúságúak (lásd az ábrát. Csavarja ki a hengerfejfedél csavarjait a CIS üzemanyag-befecskendező rendszerrel rendelkező modelleken).
9. Távolítsa el a hengerfej fedelét a hengerfejről (lásd az ábrát. A hengerfejburkolat eltávolítása CIS üzemanyag-befecskendező rendszerrel rendelkező modelleknél).
10. Távolítsa el a hengerfejfedél tömítését és a tömítést a fedél közepén lévő gyújtógyertya furatokból.
Telepítés
1. Tisztítsa meg a hengerfejburkolat és a hengerfej illeszkedő felületeit. Ellenőrizze a hengerfejfedél tömítésének és tömítéseinek állapotát, és szükség esetén készletben cserélje ki.
2. A beszerelés az eltávolítással fordított sorrendben történik.
Hfm üzemanyag-befecskendező rendszerrel felszerelt modellek
Eltávolítás
1. Távolítsa el a földelő vezetéket az akkumulátorról.
2. Távolítsa el a gyújtótekercset.
3. Távolítsa el a műanyag burkolatokat a hengerfejfedél tetejéről.
4. Egyenletesen és fokozatosan csavarja ki a hengerfejfedél csavarjait, és távolítsa el őket a szerelőhüvelyekkel együtt.
5. Távolítsa el a hengerfej fedelét. Távolítsa el a fedél tömítését, a gyújtógyertya lyuk tömítését a fedél közepén és az O-gyűrűt a hengerfej hátulján.
Telepítés
1. Tisztítsa meg a hengerfej és a fedél illeszkedő felületeit. Ellenőrizze a tömítések és tömítések állapotát, és szükség esetén készletben cserélje ki.
2. A beszerelés az eltávolítással fordított sorrendben történik.
