Съдържание: Разглобяване ↡ Сглобяване ↡

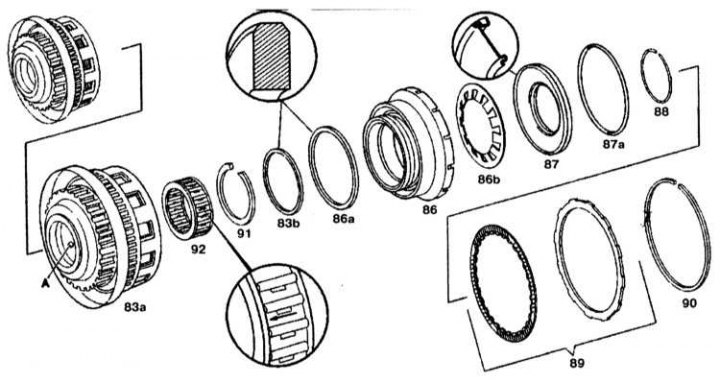

83a - Външна опора на съединителя K1; 83b - О-пръстен; 86 - Бутало; 86a - О-пръстен на буталото; 86b - Дискова пружина; 87 - Пружинна плоча; 87a - Уплътнителен пръстен на пружинната плоча; 88, 90 - Задържащи пръстени; 89 - Дисков блок; 91 - Задържащ пръстен на свободния ход; 92 - Преден свободен ход; A - Маслен канал за съединител K1

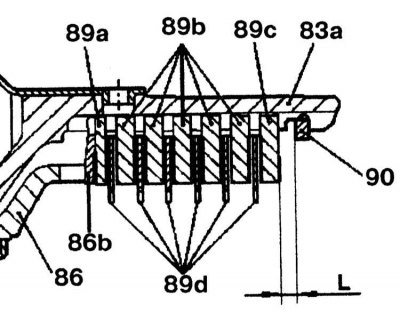

Проверка на пролуката между задържащия пръстен 90 и външния диск 89с
83a - Външна опора на съединителя K1; 86 - Бутало; 86b - Дискова пружина; 89a - Външен диск (дебелина 1,8 мм); 89b - Външен диск (дебелина 3,5 мм / нова дебелина 2,8 мм); 89с - Външен диск (4,0 мм дебелина); 89d - Фрикционни дискове; 90 - Задържащ пръстен; "L" - празнина
Разглобяване
1. Отстранете пружинния пръстен 90 от външната опора.
2. Отстранете дисковия модул 89 от външната опора.

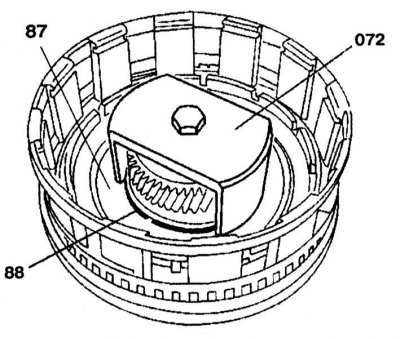

3. Инсталирайте изтегляч 072 върху пружинната плоча 87 и го компресирайте, докато заключващият пръстен 88 се освободи.
4. Отстранете дисковата пружина 86b и буталото 86, като подадете сгъстен въздух към отвор A.
Сглобяване

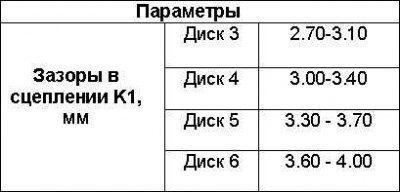

Сглобяването се извършва в ред, обратен на разглобяването. Проверете пролуката между задържащия пръстен 90 и външния диск 89c. Размерът на празнините в съединителя K1 е показан в таблицата. Регулирайте разстоянието с помощта на зегер 90. Дебелината на зегера е: 2,6, 2,9, 3,2, 3,5, 3,8 и 4,1 mm.
