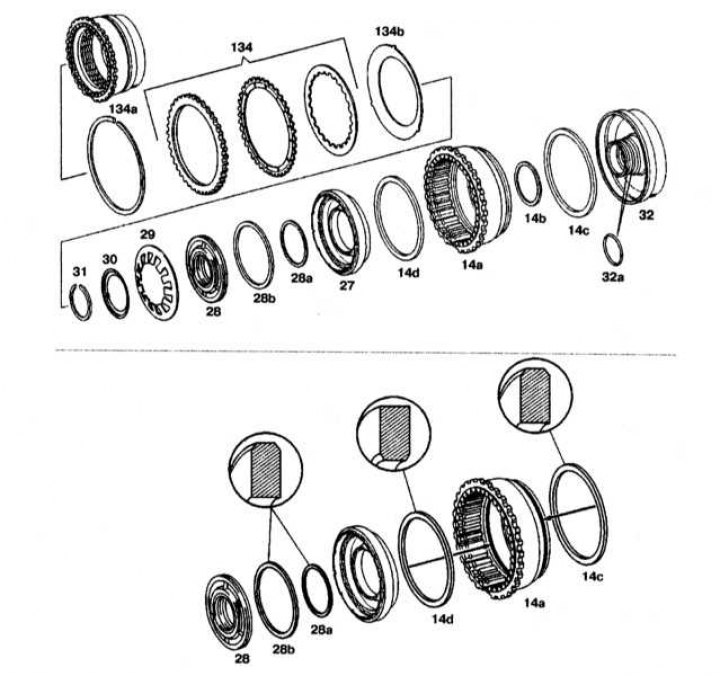

14a - Външна спирачна опора B2 или бутало B3; 14b-d - О-пръстени за спирачка B3; 27 - Спирачно бутало B2; 28 - Насочващ пръстен на буталото; 28a-b - О-пръстени на водещия пръстен на буталото; 29, 134b - Дискови пружини; 30 - Пружинна плоча; 31, 134a - Задържащи пръстени; 32 - Водач на спирачното бутало B2 и VZ; 32a - О-пръстен; 134 - Дисков блок
Премахване и монтиране на многодискова спирачка В2

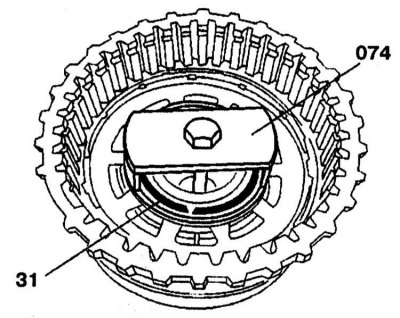

31 — Задържащ пръстен
074 - Теглич
Премахване и монтиране на многодискова спирачка В2

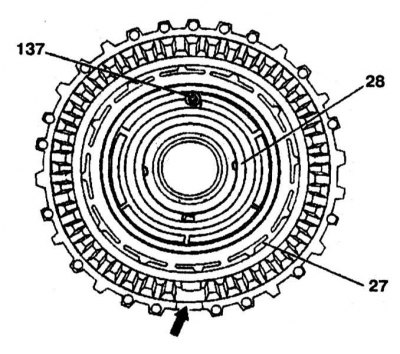

27 - Бутало
28 — Насочващ пръстен на буталото
137 - Клапан
Премахване и монтиране на многодискова спирачка В2

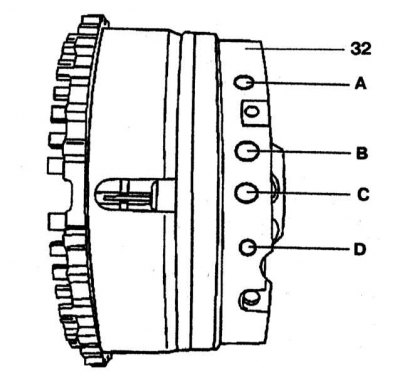

A - Маслен канал на бутало B3
B - Маслен канал на бутало B2 от обратната страна
C - Маслен канал на съединителя K3
D - Маслен канал на бутало B2 от страната на скоростния лост
Сглобяване на водача на буталото и външна опора на многодискова спирачка B2

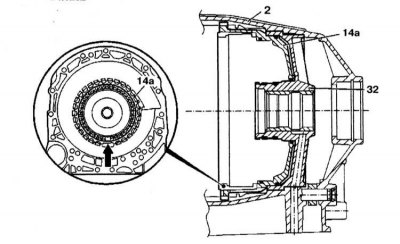

2 — Корпус на трансмисията
14a - Външна спирачна опора B2, (бутало B3)
32 — Водач на буталото
Секция на спирачката B1

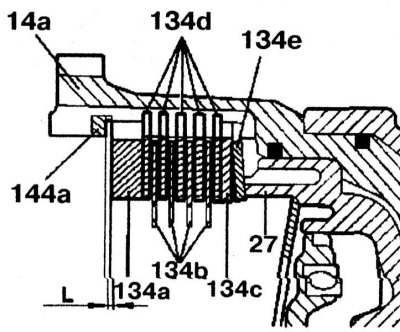

14a - Външна спирачна опора B2; 27 - Бутало B2; 134a - Външен диск (дебелина 6,5 мм); 134b - Външен диск (дебелина 1,8 мм); 134c - Външен диск (дебелина 1,8 мм); 134d - Фрикционни дискове; 134e - Дискова пружина; 144a - Задържащ пръстен; L - Празнина
Разглобяване
1. Отстранете заключващия пръстен 134a.
2. Отстранете модула на спирачния диск B2 134 и дисковата пружина 134b от външната опора на спирачката B2.
3. Инсталирайте теглича 074 върху дисковата пружина 29 и го компресирайте, докато жлебът за задържащия пръстен се освободи.
4. Свалете заключващия пръстен 31.
5. Отстранете пружинната плоча 30 и дисковата пружина 29.
6. Изключете водещия пръстен на буталото 28 и спирачното бутало B2 27 от буталото B3 14a чрез подаване на сгъстен въздух към отвор D.
7. Натиснете водещия пръстен 28 от буталото B2 27.
8. Отстранете водач 32 от бутало B3 14a, като подадете сгъстен въздух към отвор A.
Сглобяване
1. Инсталирайте водач 32 и бутало B3 14a в правилната позиция. За да направите това, поставете водач 32 в корпуса на трансмисията 2 и го затегнете. Натиснете външната спирачна опора B2 14a докрай във водач 32. Вдлъбнатината на шлиците или изрезът на външната спирачна опора B2 14a трябва да е насочена надолу (стрелка).
2. Поставете спирачното бутало B2 27 в спирачното бутало B3 14a. Заоблените краища на О-пръстените 14c, 28a и 28b трябва да са насочени навън. Заобленият край на О-пръстена 14d трябва да сочи навътре.
3. Поставете водещия пръстен 28 на буталото. Клапан 137 във водещия пръстен на буталото трябва да е отгоре.
4. Поставете дисковата пружина 29 и пружинната плоча 30.
5. Инсталирайте теглича 074 върху дисковата пружина 29 и го компресирайте, докато жлебът за задържащия пръстен се освободи.
6. Поставете задържащия пръстен 31.
7. Поставете дисковата пружина 134b и дисковия възел 134 върху външната опора на спирачката B2.
8. Инсталирайте VZ спирачните дискове заедно в реда, показан на илюстрация 109, и ги поставете един по един.
9. Инсталирайте преса 078 на външен диск 70c.
10. Стиснете дисковия блок с помощта на преса, докато спре, докато се види маркиращият пръстен (малка стрелка).

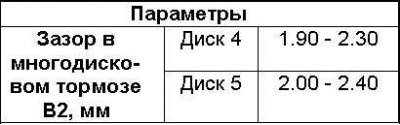

11. Измерете разстоянието L в три точки между задържащия пръстен 144а и външния диск 134а. Размерът на празнините в многодисковата спирачка 82 е показан в таблицата.
12. Регулирайте празнината със заключващ пръстен 144a, ако е необходимо. Дебелина на задържащия пръстен: 2.9, 3.2, 3.5, 3.8 и 4.1 мм.
13. Монтирайте задържащия пръстен 134a.
