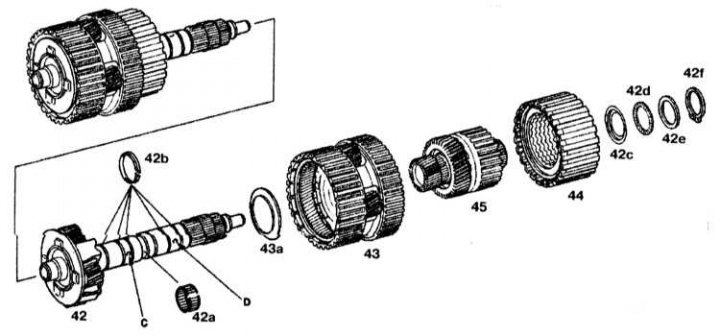

42 - Изходящ вал с централен блок на планетарни зъбни колела; 42а - Иглен лагер; 42b - Тефлонови пръстени; 42с, 43а - Уплътнение на тягата; 42d - Аксиален иглен лагер; 42e - Уплътнение; 42f - Задържащ пръстен; 43 - Заден планетарен зъбен блок; 44 - Късо съединение на съединителя; 45 - Заден кух вал; C - Канал за изход на масло за съединител K3; D - Входен канал за масло за съединител K3
Проверка на пролуката между уплътнението 42e и задържащия пръстен 42f
42 - Изходящ вал; 42c - Двигател; 42d - Иглен лагер; 42e - Уплътнение; 42f - Задържащ пръстен; 44 - Съединител K3
Разглобяване
1. Разкачете корпуса на трансмисията от корпуса на преобразувателя на въртящия момент.
2. Свалете многодисковите съединители K1, K2 и K3.
3. Повдигнете двата видими тефлонови пръстена 42b от изходящия вал.
4. Отстранете фиксиращия пръстен 42f, дистанционния елемент 42e, аксиалния иглен лагер 42d и аксиалния дистанционен елемент 42c от изходящия вал.
5. Отстранете съединителя K3 44.
6. Отстранете задния кух вал 45 от изходящия вал.
7. Свалете задния планетарен зъбен механизъм 43 с интегриран кух вал, централен планетарен зъбен механизъм от изходящия вал.
8. Свалете упорната шайба 43a.
9. Отстранете многодисковата спирачка B1 и маслената помпа.
Сглобяване
1. Монтирайте упорната шайба 43a с втулката към носача.
2. Монтирайте задния планетарен зъбен блок 43 с интегриран кух вал, централния планетарен зъбен блок върху изходящия вал.
3. Смажете и монтирайте трите долни тефлонови пръстена 42b в жлеба, докато паснат заедно.
4. Монтирайте задния кух вал 45 върху изходящия вал. Проверете О-пръстените на кухия вал и ги сменете, ако е необходимо.
5. Инсталирайте съединителя K3.
6. Монтирайте фиксиращия пръстен, дистанционера, аксиалния иглен лагер и аксиалния дистанционер.
7. Смажете и монтирайте двата горни 42b тефлонови пръстена в жлеба, докато паснат един към друг.
8. Проверете аксиалната хлабина между уплътнението 42e и задържащия пръстен 42f. Тя трябва да бъде 0,15-0,6 мм. Регулирайте празнината с помощта на подложка 42e. Дебелина на уплътнението: 3.0, 3.4 и 3.7 мм.
9. Монтирайте многодисковите съединители K1, K2 и K3.
