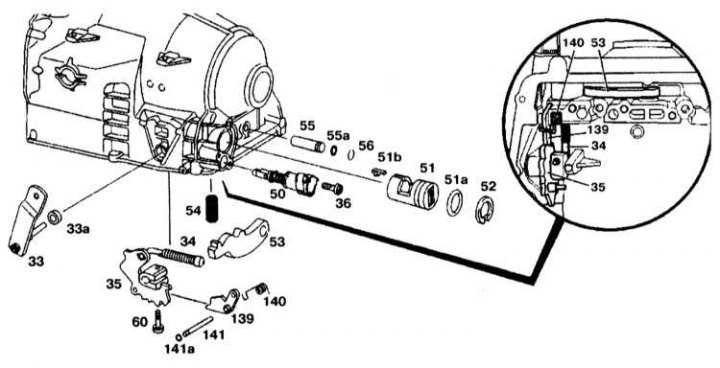

33 - Лост за избор на скорости; 33a - О-пръстен; 34 - Конична тяга; 35 - Куче; 36, 60 - Болтове; 50 - Тяга; 51 - Водеща втулка; 51a, 55a, 141a - О-пръстени; 51b - Водеща пружина; 52, 56 - Задържащи пръстени; 53 - Заключващо куче при "Паркиране"; 54 - Пролет; 55, 141 - Пръсти; 139 - Заключваща лапа; 140 - Торсионна пружина
Премахване
1. Отстранете лоста за смяна на скоростите, като развиете болтове 60.
2. Отстранете палеца 35 заедно с конусния прът 34.
3. Развийте болт 36.
4. Отстранете щифт 141.
5. Отстранете пръта 50 от корпуса на трансмисията и откачете заключващата палец 139.
6. Отстранете заключващия пръстен 52 от водещата втулка 51.
7. Натиснете заключващата палец 53 по време на "Паркиране" срещу пружината 54 и натиснете водещата втулка 51 извън корпуса на трансмисията.
8. Свалете заключващия пръстен 56 и щифта 55.
9. Отстранете палеца 53 на ключалката "Паркиране" с пружина 54.
Монтиране
1. Монтирайте палеца 53 на ключалката "Паркиране" и пружината 54 в корпуса на трансмисията и монтирайте щифта 55 със заключващия пръстен 56.
2. Натиснете палеца за заключване при паркиране 53 срещу пружината 54, докато спре и поставете водещата втулка 51 в корпуса на трансмисията, така че зъбите на палеца за заключване при паркиране 53 да са разположени в средата на водещата втулка.
3. Монтирайте задържащия пръстен 52.
4. Инсталирайте връзка 50 в корпуса на трансмисията и прикрепете заключващата палеца.
5. Инсталирайте щифт 141.
6. Затегнете болт 36.
7. Монтирайте палеца 35 с конусния прът 34.
8. Закрепете скоростния лост 33.
