6b - Външна спирачна опора B1; 6c - Бутало; 6d - Реверсивна дискова пружина на буталото; 6f - Дискова пружина на дисковия блок; 6g - Зъбен блок; 6e, 6h - Задържащи пръстени; 073 - Теглич; A - Спирачен маслен канал B1

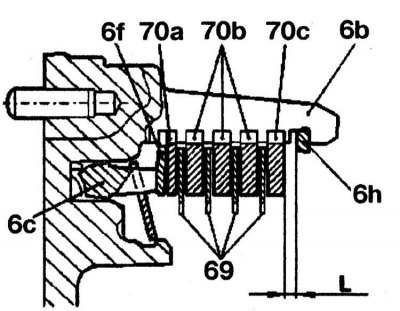

Секция на спирачката B1
6b - Външна спирачна опора B1; 6c - Бутало; 6f - Дискова пружина; 6h - Задържащ пръстен; 69 - Фрикционни дискове; 70a - Външен диск с дебелина 1,8 мм; 70b - Външен диск 3,5 мм дебелина/нов диск 2,8 мм; 70c - Външен диск с дебелина 4.0 мм; "L" - празнина
Разглобяване
1. Отстранете заключващия пръстен 6h.
2. Отстранете дисковия модул 6g и дисковата пружина 6f от външната опора.
3. Инсталирайте теглича 073 върху дисковата пружина 6d и го компресирайте, докато жлебът на пружинния пръстен се освободи.
4. Отстранете задържащия пръстен 6e.
5. Отстранете буталото 6c от външната опора, като внимателно вкарате въздух в отвор A.
Сглобяване
1. Монтирайте бутало 6c върху външната опора.
(Оригинален материал на уебсайта: MERCEDESMAN.ru)
2. Монтирайте дискова пружина 6d
3. Монтирайте изтегляч 073 върху дисковата пружина 6d и го компресирайте, докато заключващият пръстен 6e бъде монтиран в жлеба.
4. Поставете задържащия пръстен 6e.

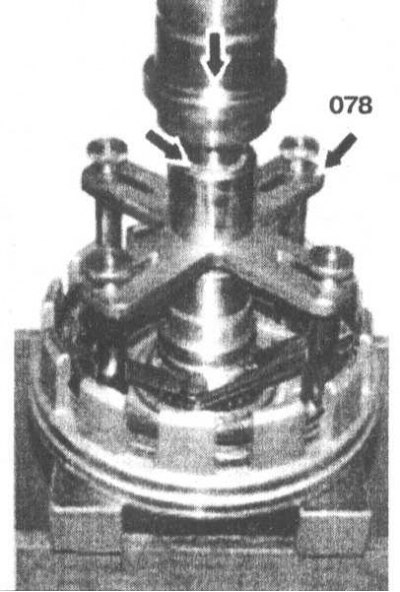

5. Поставете дисковата пружина 6f и дисковия модул 6g върху външната опора и измерете разстоянието L. Поставете спирачните дискове B1 заедно в реда, показан на илюстрацията, и ги монтирайте един по един.
6. Инсталирайте преса 078 на външен диск 70c.
7. Стиснете дисковия блок, докато спре (докато се види маркиращият пръстен) (малка стрелка).

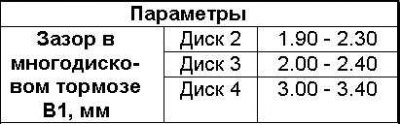

8. Измерете разстоянието "L" между задържащия пръстен 6h и външния диск 70c в три точки. Размерът на празнините в многодисковата спирачка B1 е показан в таблицата.
9. Регулирайте празнината със заключващия пръстен 6h, ако е необходимо.
Дебелина на задържащия пръстен: 2.6, 2.9, 3.2, 3.5, 3.8 и 4.1 мм.
10. Монтирайте задържащия пръстен 6h.
