Регулиране на пневматичното задвижване на дроселната клапа на 1-ва камера

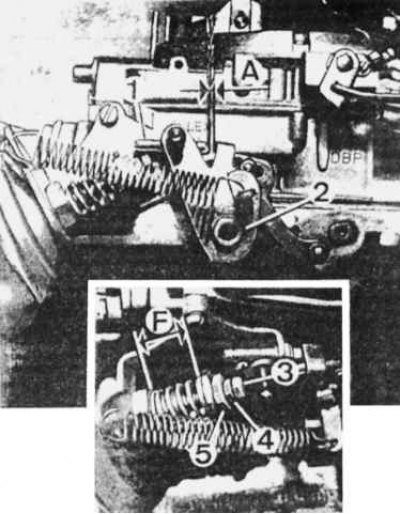

A - междина между лоста за управление на дроселната клапа и винта за регулиране на количеството смес на празен ход; F - дължина на пружината на пневматичния задвижващ механизъм между гайките; 1 - регулиращ винт за количеството смес на празен ход; 2 - лост за управление на дроселовата клапа; 3 - гайка; 4 - контрагайка; 5 - гайка за регулиране на дължината на пружината на пневматичния задвижващ механизъм
1. Проверете празнината "A" между винта за регулиране на количеството на сместа на празен ход 1 и лоста за управление на дроселната клапа, която трябва да бъде в рамките на 3,0±0,2 mm.
2. Ако е необходимо, постигнете правилния размер с помощта на гайка 3, като първо разхлабите контрагайката 4.
3. Проверете дължината "F" на въздушната пружина между гайките, която трябва да бъде 23 mm. Ако е необходимо, постигнете правилния размер с помощта на гайка 5.
