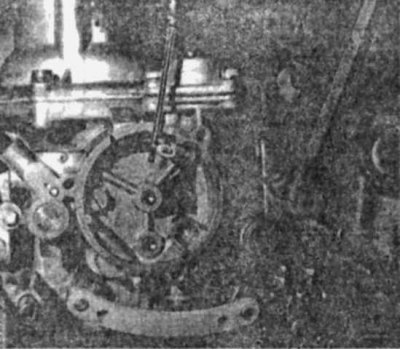

Регулиране на бързи обороти на празен ход
Натиснете лоста на топъл двигател и регулирайте бързите обороти на празен ход с винта за количеството на сместа.

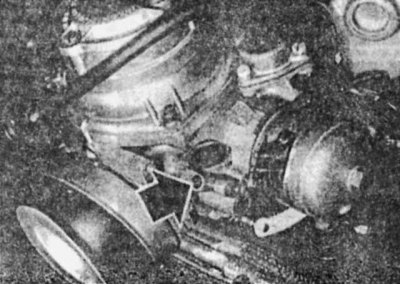

Регулиране на качеството (състав) на сместа за бърз празен ход

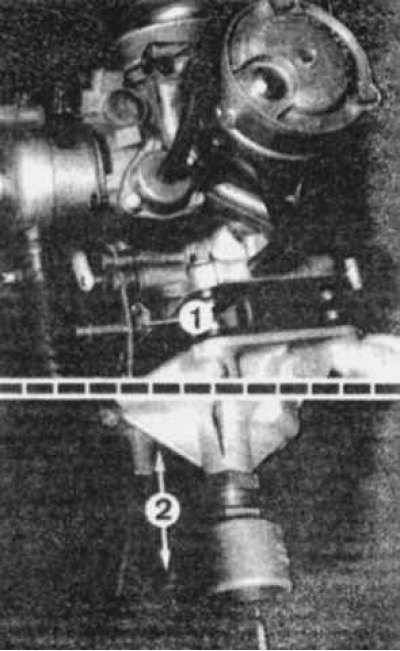

Регулиране на оборотите на празен ход и съдържанието на въглероден окис в отработените газове
1 - винт за количеството на сместа
2 - винт за регулиране на височината (качество на сместа) струя

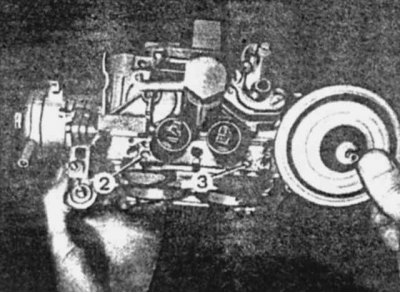

Винтове за регулиране на оборотите на празен ход
2, 3 - регулиращи винтове за качество на сместа (състав)
1. Отстранете въздушния филтър.
2. Инсталирайте симулатора на въздушен филтър 13 0 000, като свържете неговия маркуч към въздушния филтър и главата на цилиндъра.
3. Като използвате винта за регулиране на количеството на сместа 1 (вижте снимката), настройте правилните обороти на празен ход на двигателя.
4. Отстранете винтовите тапи от изпускателните колектори и вместо това завинтете сензори 13 0 020.
5. Прикрепете газовия анализатор и регулиращите винтове 2 (за заден изпускателен колектор) и 3 (за преден изпускателен колектор) качество (състав) на сместа, постигане на определеното съдържание на въглероден окис (CO) в отработените газове.
6. След завършване на настройката монтирайте нови сини пластмасови тапи в отвора за регулиращите винтове 2 и 3 за качеството на сместа.
[Материал, взет от уеб ресурс MercedesMAN]
