Обтегач за верига — премахване и монтиране (Mercedes-Benz C-Class W202)

Съдържание: Премахване ↡ Монтиране ↡

Внимание! Ако обтегачът се разхлаби в шестоъгълника, той трябва да се отстрани, в противен случай управляващата верига ще бъде пренатегната при завинтване.

Премахване

4 цилиндров двигател

1. Свалете хидравличния съединител на вентилатора.

2. Свалете капака на главата на цилиндъра.

3. Отстранете капака на вентилатора.

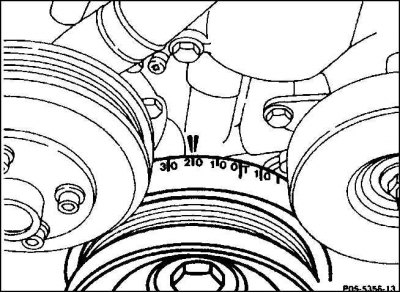

4. Настройте двигателя на 20° под TDC на запалването на първия цилиндър. За да направите това, преместете скоростната кутия на празен ход и дръпнете ръчната спирачка. Завъртете коляновия вал с гаечен ключ с гнездо SW27 в централния болт на ремъчната шайба на коляновия вал по посока на въртене на двигателя, т.е. по часовниковата стрелка, докато маркировките съвпаднат. Дължината на накрайника на гаечния ключ трябва да бъде повече от 42 mm.

4. Настройте двигателя на 20° под TDC на запалването на първия цилиндър. За да направите това,…

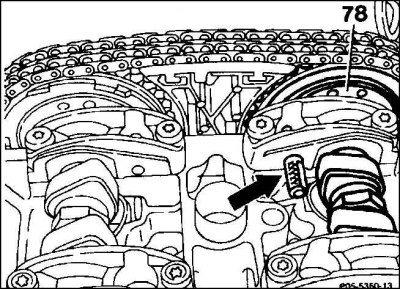

5. Осигурете изпускателния разпределителен вал от завъртане. За да направите това, поставете подходящ прът (Mercedes-N 111589011500) в отвора на фланеца на разпределителния вал (78) през отвора в капачката на лагера на разпределителния вал. Ако веригата е свалена, закрепете всмукателния разпределителен вал по същия начин.

Внимание! Ако не поставите фиксиращия щифт (стрелка), регулирайте основната позиция на разпределителния вал.

(Материал, заимстван от онлайн ресурс mercedesman.ru)

6. Покрийте генератора с филм или парцал.

6 цилиндров двигател

7. Свалете V-образния ремък.

8. Ако е необходимо, разхлабете и преместете въздушната помпа отгоре на обтегача на веригата.

Всички двигатели

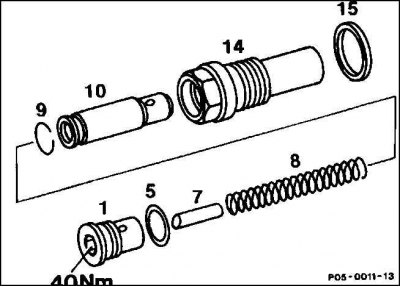

9. Разхлабете пробката (1), като завъртите един оборот с помощта на гаечен ключ SW10.

10. Развийте обтегача на веригата заедно с частта (14) и го отстранете.

11. Развийте пробката (1) с уплътнителния пръстен (5). Отстранете компресионната пружина (8) заедно с щифта (7).

12. Натиснете назад притискащия щифт (10) със задържащата пружина (9).

13. Почистете щателно частите поотделно със запалимо гориво и проверете за допълнителна годност за употреба (рискове, рейд). Сменете повредените части, ако е необходимо, сменете обтегача на веригата като комплект.

Монтиране

1. Завийте корпуса на обтегача на веригата (14) с нов О-пръстен (15) към блока на двигателя. Моментът на затягане за 4-цилиндров двигател е 80 Nm, за 6-цилиндров двигател е 50 Nm.

2. Сглобете частите (7–10), както преди да ги разглобите, и ги поставете в монтирания обтегач на веригата.

3. Затегнете пробката (1) с нов уплътнителен пръстен (5) с въртящ момент от 40 Nm, докато пружината е компресирана.

4 цилиндров двигател

Внимание! Отстранете фиксиращия прът от фланеца на разпределителния вал.

4. Монтирайте капака на главата на цилиндъра.

5. Отстранете покриващия филм от генератора.

6. Монтирайте хидравличния съединител на вентилатора.

7. Стартирайте двигателя и проверете обтегача на веригата за течове.
