Ролка на коляновия вал/вибрационен демпфер
Премахване
1. Откачете отрицателния полюс на акумулатора.
2. Където е необходимо, отстранете щита на двигателя отдолу, както е описано в Глава 11.
3. Отстранете радиатора и лопатките на вентилатора на радиатора, както е описано в Глава 3.
4. Разхлабете болтовете на ролката на вентилатора на радиатора, след което свалете задвижващия ремък на аксесоарите, както е описано в Глава 1А.
5. Развийте болтовете и свалете шайбата на вентилатора.
6. Развийте монтажните болтове и отстранете шайбата/вибрационния гасител от главината. Ако е необходимо, предпазете шайбата от завъртане с главата на гаечния ключ върху болта на волана.
Монтиране
7. Монтажът се извършва в обратен ред. Монтирайте допълнителния задвижващ ремък, както е описано в Глава 1А и монтирайте лопатките на вентилатора на радиатора и капака и радиатора, както е описано в Глава 3.
Хъб
Премахване
Предупреждение: Болтът на главината е твърде стегнат. При развиване на болт е необходимо устройство за заключване на главината. Не използвайте произволни инструменти или инструменти, които не са предназначени за тази цел, тъй като това може да доведе до нараняване или нараняване.
Забележка: Може да е необходим изтегляч на главината, за да премахнете главината. Монтажът може да изисква динамометричен ключ, който произвежда до 300 Nm въртящ момент. Също така имайте предвид, че главината трябва да се нагрее до приблизително 50 C, за да се монтира, за да се премахне главината.
8. Отстранете шайбата на коляновия вал, както е описано по-рано в този параграф.
9. Сглобете приспособлението за задържане на главината. Можете да направите устройство от два метални пръта, свързани с помощта на аксиален бот. Закрепете устройството, за да предпазите главината от завъртане, като използвате ролките/амортисьора на вибрациите,
10. С помощта на гаечен ключ и дълъг лост разхлабете бота на главината. Моля, имайте предвид, че ботът е затегнат много здраво.
11. Развийте бота на главината и отстранете пружинните шайби.
12. С помощта на подходящ теглич отстранете главината от коляновия вал.
13. Където е предвидено, извадете ключа от коляновия вал.
Монтиране
14. Където е предвидено, монтирайте шпонката в жлеба на коляновия вал.
15. За да поставите главината на коляновия вал, тя трябва да се нагрее до температура около 50°C.
16. Когато главината се нагрее до необходимата температура (възможно е да се постигне положителен резултат чрез потапяне на главината в много гореща вода за известно време), подравнете жлеба на главината с шпонката на вала и монтирайте главината в края на коляновия вал.
17. Смажете пружинните шайби, след което ги монтирайте с изпъкналите страни, обърнати към главата на болта (виж фиг. 5.17).

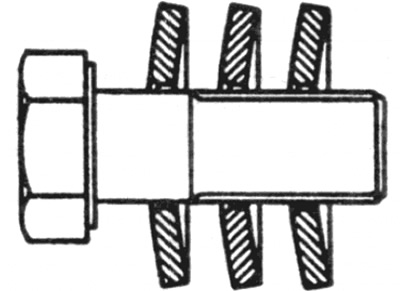

Фиг. 5.17. Изпъкналата повърхност на шайбите на главината на шайбата на коляновия вал трябва да е обърната към главата на болта
18. Смажете резбите на ботовете с масло, след което монтирайте бота за монтаж на главината.
19. Увийте бота на главината, като го държите от завъртане с помощта на инструмент. Затегнете стойката на главината до необходимия въртящ момент. Внимавайте да не се нараните.
20. Инсталирайте шайбата на коляновия вал/амортизатора на вибрациите, както е описано по-рано в този параграф.
