Премахване
Забележка: Може да е необходимо ново уплътнение по време на монтажа.
1. Откачете отрицателния полюс на акумулатора.
2. Повдигнете капака до напълно отворено положение.
3. Разкопчайте ключалките и отстранете пластмасовия капак от горната част на разпределителя (виж фиг. 4.3).

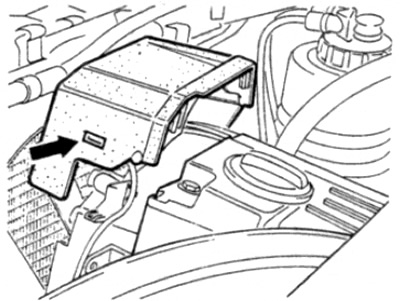

Фиг. 4.3. Разкопчайте ключалките (показани със стрелки) и отстранете пластмасовия капак от разпределителя
4. Изключете проводниците за високо напрежение от запалителните свещи, като се уверите, че са номерирани.
5. С помощта на отвертка внимателно извадете корпуса на високоволтовите проводници от капака на разпределителния вал и го плъзнете на една страна (не изключвайте кабелите от кутията). Не е необходимо да изключвате проводниците от капачката на разпределителя, освен ако не е необходимо за по-нататъшна работа. Ако кабелите се разхлабят от капака, уверете се, че са номерирани, за да могат да бъдат събрани отново, без да се объркат.
6. Изключете вентилационния маркуч на капака на разпределителния вал от въздушния филтър.
7. Изключете малкия вентилационен маркуч от капака на разпределителния вал.
8. Развийте осемте болта на капака на разпределителния вал и отстранете шайбите.
9. Повдигнете капака от главата на цилиндъра. Ако капакът е заседнал, опитайте да го разклатите с ръка и, ако е необходимо, леко го почукайте с дървен чук - внимавайте, тъй като капакът може лесно да се повреди.
10. Отстранете уплътнението.
Монтиране
11. Проверете състоянието на уплътнението и, където е предвидено, уплътненията на дисковете. Сменете, ако е необходимо. Уплътненията на уплътнителните дискове трябва да бъдат позиционирани правилно и уплътнителната връзка трябва да лежи плоско (без огъване) около обиколката на диска.
Информация, копирана от уебсайта: Mercedesman.ru
12. Поставете уплътнението в жлебовете на капака на разпределителния вал, като започнете отпред и отзад.
13. Монтирайте капака върху блока на главата, като се уверите, че уплътнението е поставено правилно, след което затегнете закрепващите болтове.
14. Постепенно затегнете болтовете до необходимия въртящ момент в ред.
15. Свържете вентилационните маркучи.
16. Щракнете корпуса на кабела за високо напрежение на място върху капака на разпределителния вал, след това свържете проводниците за високо напрежение към запалителните свещи и, където е необходимо, към капачката на разпределителя. Проверете дали кабелите са свързани правилно, както са били преди отстраняването.
17. Поставете пластмасовия капак върху капачката на разпределителя.
18. Свържете отрицателния полюс на акумулатора.
