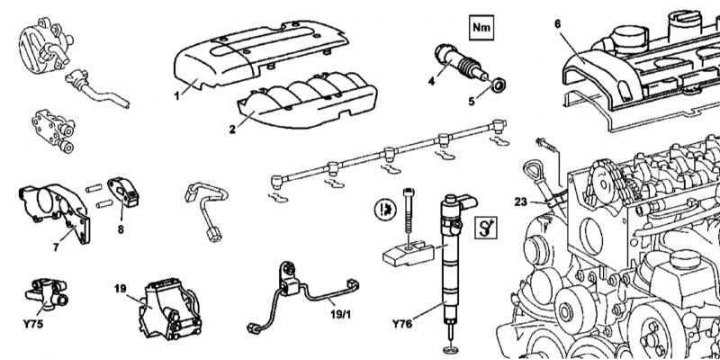

Felkészülés a 612-es sorozatú motor hengerfejének eltávolítására

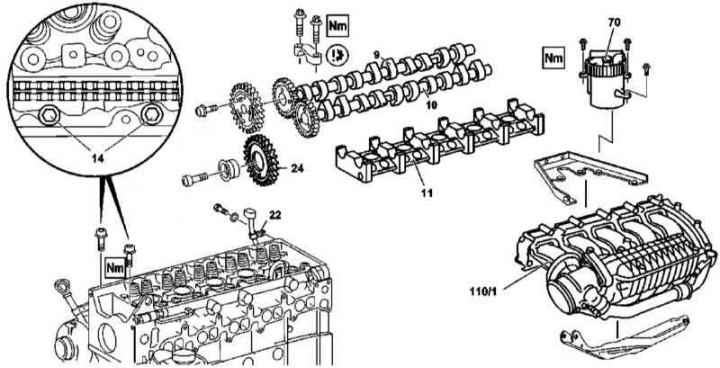

Felkészülés a 612-es sorozatú motor hengerfejének eltávolítására

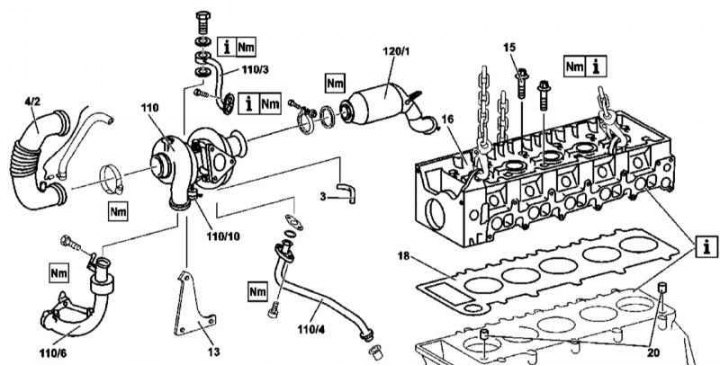

A 612-es sorozatú motor hengerfejének eltávolítása
1. A 612-es sorozatú motor hengerfejének ki- és beszereléséhez illusztráló anyagokat illusztrációk mutatják be, amelyek a szövegben szereplő összes hivatkozást tartalmazzák.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Válassza le a negatív kábelt az akkumulátorról.
4. Távolítsa el a hangszigetelés alsó részét.
5. Ürítse ki a hűtőrendszert (fejezetet lásd A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, folyadékcsere).
6. Távolítsa el a hengerfejburkolat burkolatait (1. és 2).
7. Távolítsa el a légszűrőt (fejezetet lásd Levegőbemeneti alkatrészek szervizelése).
8. Válassza le a hűtőút tömlőit a termosztátról.
9. Válassza le a bemeneti hüvelyt (4/2) a turbófeltöltőtől (110).
10. Válassza le a vákuumtömlőt (3) vákuum blokk (110/10) turbófeltöltő (110).
11. Távolítsa el a hűtőrendszer tágulási tartályát (fejezetet lásd Hűtő-, fűtés- és klímarendszerek) és a tömlők leválasztása nélkül mozgassa oldalra.
12. Távolítsa el a fúvókákat (Y76).
13. Távolítsa el a hengerfej fedelét (6).
14. A főtengelyt normál irányba forgatva állítsa a motort az első henger dugattyújának TDC helyzetébe, a vezérműtengelyek testén és a csapágyfedeleken lévő jelöléseket egy vonalba kell helyezni (nyilak).
15. Egy speciális szerszámmal blokkolja a lendkerék fogaskerekét.
16. Távolítsa el a láncfeszítőt (4) (lásd a részt Időzítő hajtás alkatrészeinek ki- és beszerelése).
17. Távolítsa el az előlapot (7) hengerfejek (lásd a részt Időzítő burkolatok eltávolítása és felszerelése).
18. Távolítsa el a felső láncvezetőt (8) (lásd a részt Időzítő hajtás alkatrészeinek ki- és beszerelése).
19. Távolítsa el a vezérműtengelyeket (9 és 10) (lásd a részt Időzítő alkatrészek ki- és beszerelése).
20. Távolítsa el a vezérműtengelyek ágyát (11).
21. Távolítsa el a közbenső lánckereket (24).
22. Válassza le a nyomóvezetéket (19/1) befecskendező szivattyúból (19).
23. Távolítsa el a visszavezető vezetéket a befecskendező szivattyú és az üzemanyagvezeték között.
24. Távolítsa el a befecskendező szivattyút (19).
25. Hengerfejen lévő elektromosan vezető érintkező aljzatok szétválasztott részei.
26. Távolítsa el a fő üzemanyagszűrőt (70).
27. Távolítsa el a levegőelosztó hüvelyt (110/1).
28. Csavarozza le a vezetőcső tartóelemeit a hengerfejről (22 és 23).
29. Kösse le az elsődleges katalizátort (120/1) a turbófeltöltőtől (110).
30. Csatlakoztassa le a turbófeltöltőt (11) levegős hüvely (110/6) és olajvisszavezető cső (110/4).
31. Távolítsa el a csavarokat (14) a hengerfej rögzítése az időzítő burkolatához.
32. Lazítsa meg a csavarokat több lépésben (15) fejrögzítés.
33. Távolítsa el a csavarokat (15) és ellenőrizze állapotukat.
34. Alaposan tisztítsa meg a hengerfej és a blokk illeszkedő felületeit és a blokk menetes furatait.
35. A beszerelés fordított sorrendben történik - új tömítés (18) a fejjel illeszkedő blokk felületére fektetjük. Győződjön meg arról, hogy a vezetőperselyek megfelelően vannak felszerelve (20).
36. Végül indítsa be a motort, és ellenőrizze a szivárgás jeleit. Törölje a fedélzeti öndiagnosztikai modul memóriáját is (fejezetet lásd Motor elektromos rendszerek).
M628

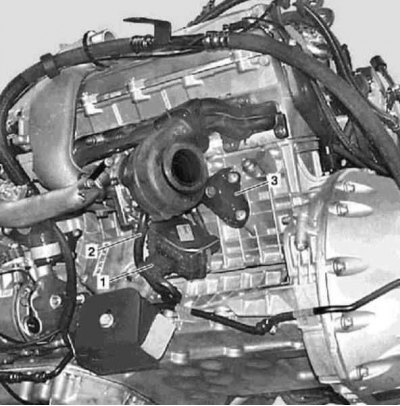

Felkészülés a 628-as sorozatú motor bal hengerfejének eltávolítására
1 - Érintkezőcsatlakozó elektromos vezetékekhez; 2 - Turbófeltöltő olaj visszatérő cső; 3 - Turbófeltöltő tartókonzol

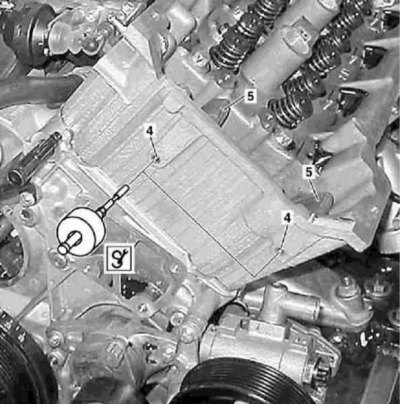

Felkészülés a 628-as sorozatú motor bal hengerfejének eltávolítására
4 - A láncvezetők csapágycsapjai; 5 - Láncvezetők
A 628-as sorozatú motor bal oldali hengerfejének eltávolítása
5 - Láncvezetők; 6 - Csavarok; 7 - Fejrögzítő csavarok; 8 - Emelőkötélzet
1. Szemléltető anyag a hengerfejek le- és felszereléséhez (a baloldal példáján) A 628-as sorozat motorja az ábrákon látható, amelyekre a szövegben minden hivatkozás vonatkozik.
2. Távolítsa el az EGR hűtőt.
3. Távolítsa el a hengerfejburkolatokat.
4. Távolítsa el a láncfeszítőt (lásd a részt Időzítő hajtás alkatrészeinek ki- és beszerelése).
Jobb fej
1. Távolítsa el a levegőbevezető hüvelyt.
2. Távolítsa el a levegő nyomás alá helyezésének alsó hüvelyét.
3. Távolítsa el a befecskendező szivattyú közbenső lánckerekét (lásd a részt Időzítő hajtás alkatrészeinek ki- és beszerelése).
4. Távolítsa el a vezérműtengelyek ágyát (lásd a részt Időzítő alkatrészek ki- és beszerelése).
5. Oldja ki a rögzítőket, és húzza vissza a jobb oldali háromfunkciós katalizátort (TWC).
6. Válassza le az elektromos vezetékeket a jobb oldali turbófeltöltőről (1).
7. Válassza le az olajvisszafolyó csövet a jobb oldali turbófeltöltőről (2), - a cső tömítőelemeit hiba nélkül ki kell cserélni.
8. Távolítsa el a tartókonzolt (3) jobb oldali turbófeltöltő.
Bal fej
1. Kövesse az előző végrehajtási sorrendben leírt eljárásokat, és állítsa be az alkatrészek fejéhez való rögzítését.
2. Távolítsa el az olajszűrő fedelét.
3. Jelölje be a gázelosztó lánc helyzetét a vezérműtengely-hajtás csillagával.
4. Távolítsa el a meghajtó lánckereket a kipufogó vezérműtengely csonkjáról.
5. Egy megfelelő kihúzó segítségével távolítsa el a láncvezető csapokat (4).
6. Kösse meg a vezetőket (5) egyik a másikhoz.
Mindkét fej
1. Válassza le az elektromos vezetékeket az izzítógyertyákról.
2. Távolítsa el a csavarokat (6) fejrögzítés.
3. Lazítsa meg, majd távolítsa el a csavarokat több lépésben (7) fejrögzítés.
4. Ellenőrizze a csavarok állapotát (7), szükség esetén cserélje ki őket.
5. Csatlakoztassa az emelőláncokat (8) és csörlő segítségével távolítsa el a fejet a hengerblokkról.
6. Alaposan tisztítsa meg a hengerfej és a blokk illeszkedő felületeit és a blokk menetes furatait.
7. Szerelje be fordított sorrendben – új tömítés (18) a fejjel illeszkedő blokk felületére fektetjük. Győződjön meg arról, hogy a vezetőperselyek megfelelően vannak felszerelve (20).
8. Végül indítsa be a motort, és ellenőrizze a szivárgás jeleit. Törölje a fedélzeti öndiagnosztikai modul memóriáját is (fejezetet lásd Motor elektromos rendszerek).
