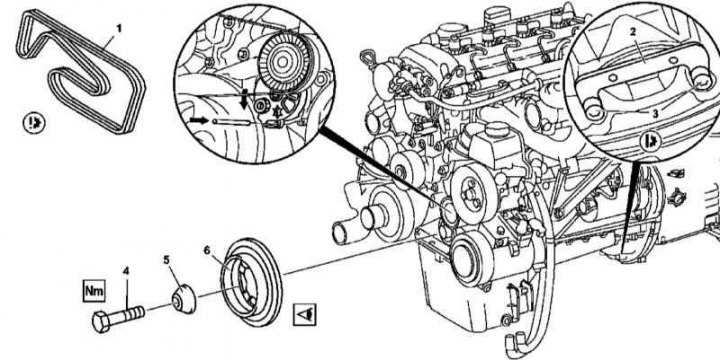

612-es sorozatú motor rezgéscsillapító/szíjtárcsa beszerelési alkatrészei
1. A 612-es sorozatú motor rezgéscsillapító/főtengely-szíjtárcsa beépítési részletei az ábrán láthatók, amelyre a szövegben minden hivatkozás megjelenik.
2. Távolítsa el a tartozék hajtószíjat (1).
3. A célszerszám (3) segítségével rögzítse a lendkerék/hajtótárcsa fogaskerekét.
4. Csavarja ki a központi csavart (4), és távolítsa el a Belleville alátéttel (5) együtt.
5. Egy kétlábú lehúzó segítségével távolítsa el a szíjtárcsa egységet/rezgéscsillapítót (6).
6. Gondosan vizsgálja meg a lengéscsillapító agy/tárcsa állapotát, és szükség esetén cserélje ki.
7. Cserélje ki az első főtengely olajtömítést (lásd a fejezetet A szívónyílás elzáró motorjának eltávolítása és felszerelése (612-es sorozatú motor)).
8. A beszerelés fordított sorrendben történik.
M628

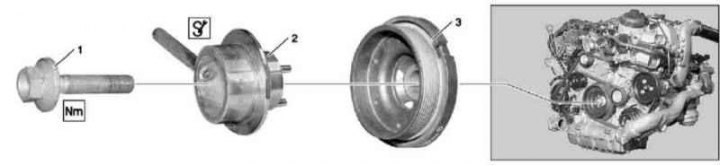

628-as sorozatú motor rezgéscsillapító/szíjtárcsa beszerelési alkatrészei
1. A 628-as sorozatú motorokhoz tartozó rezgéscsillapító/főtengely-szíjtárcsa beépítési részletei az ábrán láthatók, amelyre a szövegben minden hivatkozás megjelenik.
2. Távolítsa el a hangszigetelés alsó részét.
3. Távolítsa el az elektromos hűtőventilátort.
4. Szerelje fel a radiátor/kondenzátor védőernyőt.
5. Távolítsa el a jobb alsó légcső/levegőhűtő levegőtömlőjét.
6. Távolítsa el a tartozékok hajtószíját.
7. Válassza le a hűtőfolyadék tömlőit a vízszivattyúról.
8. Miközben a szíjtárcsát a szerszám (2) segítségével elfordulástól tartva távolítsa el a központi csavart (1).
9. Ha szükséges, egy megfelelő csavarhúzóval feszítse le a rezgéscsillapítót/tárcsát (3).
10. A beszerelés fordított sorrendben történik.
