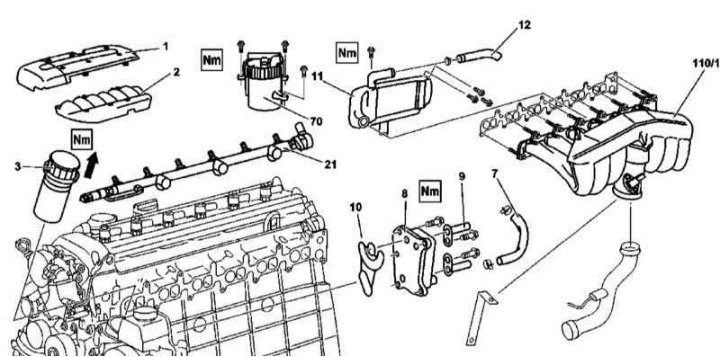

Az olajszűrő-folyadék hőcserélő beszerelésének részletei a 612-es sorozatú motoron
10 - Tömítő elem; 70 - Fő üzemanyagszűrő
1. Az olajszűrő folyadék hőcserélőjének a 612-es sorozatú motorra történő beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Távolítsa el a kárpitozókat (1 és 2).
4. Távolítsa el az olajszűrő házának fedelét (3), távolítsa el a szűrőelemet és engedje le az olajat egy előkészített edénybe.
5. Távolítsa el a hangszigetelés alsó részét.
6. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
7. Válassza le a hűtőfolyadék úttömlőjét (12) az EGR hőcserélőről (11).
8. Távolítsa el az üzemanyag-hűtőt.
9. Távolítsa el az EGR hőcserélőt (11) a hengerfejhez rögzítő csavarokat.
10. Válassza le az EGR hőcserélőt a levegőelosztó csőről (110/1).
11. Távolítsa el a csővezetéket (110/1).
12. Távolítsa el az üzemanyag-vezetéket (21) (lásd a fejezetet Az üzemanyag-elosztó vezeték és a befecskendezők eltávolítása és felszerelése).
13. Válassza le a hűtőfolyadék tömlőt (7) a folyadékhűtőről (8).
14. Válassza le az ATF vezetékeket (9) a hőcserélőről (8) – készüljön fel a szivárgó folyadék összegyűjtésére.
15. Válassza le a hőcserélőt (8) az időzítő burkolatáról.
16. A beszerelés fordított sorrendben történik.
17. Ellenőrizze a hűtőfolyadék szintjét, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
18. Végül indítsa be a motort, és ellenőrizze, hogy nincs-e szivárgás.
19. Miután felmelegítette a motort normál üzemi hőmérsékletre, kapcsolja ki, és körülbelül 2 perc elteltével ellenőrizze a motorolaj szintjét. Ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Motorolaj és olajszűrő csere).
Az olajteknő ki- és beszerelése

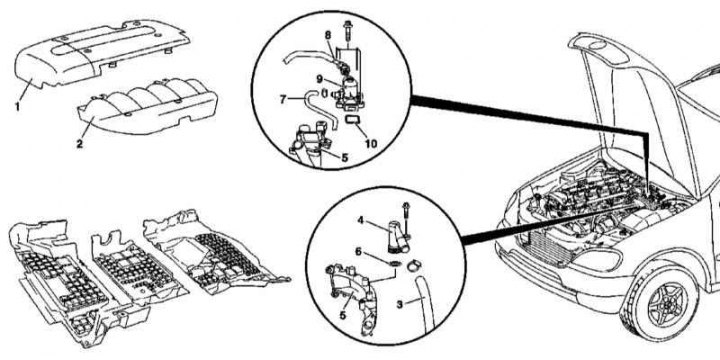

A 612-es sorozatú motorolajteknő eltávolításának előkészítése
10 - Tömítő elem; 8 - Kimeneti üzemanyag-vezeték

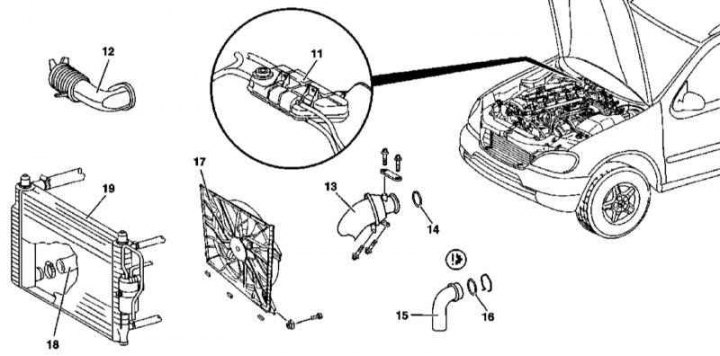

A 612-es sorozatú motorolajteknő eltávolításának előkészítése
11 - Hűtőrendszer tágulási tartály; 12 - Légbeszívás; 13 - A turbófeltöltőhöz csatlakoztatott levegőnyomás-tömlő; 14 - O-gyűrű; 15 - A levegőnyomás tömlő a keverőkamrához csatlakozik; 16 - O-gyűrű; 17 - Elektromos hűtőventilátor; 18 - Hűtőfolyadék tömlő; 19 - Radiátor

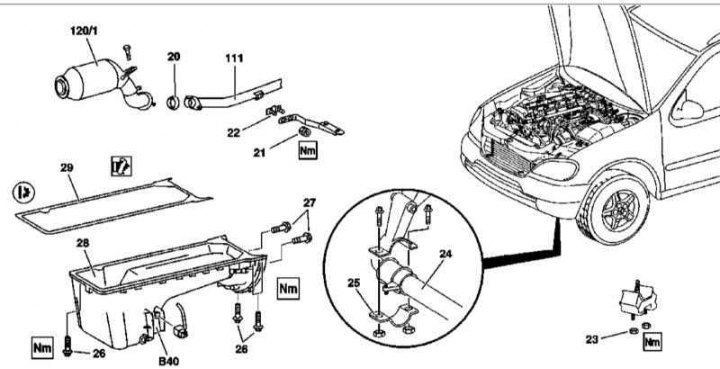

612-es sorozatú motorteknő beszerelési alkatrészei
20 - Hűtőrendszer tágulási tartály; 21 - Önzáró csavar; 22 - Menetes lemez; 23 - Anya, amely az erőegység felfüggesztési tartóját a jármű vázához rögzíti; 24 - Torziós rúd; 25 - bilincs; 26 - Raklap rögzítőcsavar; 27 - Raklap rögzítőcsavar; 28 - Olajteknő; 29 - Tömítő tömítés; 111 - TWC; 120/1 - Elsődleges katalizátor; B40 - Olajszint-érzékelő
1. Az olajteknő 612-es sorozatú motorra történő felszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Válassza le a negatív kábelt az akkumulátorról.
4. Távolítsa el a hangszigetelés alsó részét.
5. Engedje le a motorolajat (lásd a fejezetet Motorolaj és olajszűrő csere).
6. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
7. Távolítsa el a kárpitozókat (1 és 2).
8. Válassza le a hűtőfolyadék tömlőt (3) a csatlakozódarabról (4).
9. Válassza le a tömlőt (3) az EGR-ről (5).
10. Válassza le az üzemanyagtömlőt (7) az üzemanyag-előmelegítőről (9).
11. Távolítsa el a készüléket (9) az EGR-ből (5) - készítsen elő egy új tömítést.
12. Távolítsa el a hűtőrendszer tágulási tartályát (11) (lásd a fejezetet Hűtő-, fűtés- és klímarendszerek).
13. Távolítsa el a levegőbeömlőt (12).
14. Távolítsa el a léghüvelyt (13) - készítsen elő egy új O-gyűrűt (6).
15. Válassza le a levegőtömlőt (15) a keverőkamráról.
16. Távolítsa el a hűtőventilátort (17).
17. Válassza le a tömlőt (18) a hűtőről (19).
18. Kösse le az elektromos vezetékeket a motorolajszint-érzékelőről (B40).
19. Lazítsa meg a primer katalizátort (120/1) a TWC-hez (111) rögzítő bilincset.
20. Távolítsa el a torziós rúd rögzítőbilincseit (24).
21. Lazítsa meg a tápegység első felfüggesztés rögzítőinek anyáját (23).
22. Akassza fel a motort egy csörlőre.
23. Lazítsa meg a rögzítőcsavarokat (26 és 27), és engedje le az olajat az olajteknőből (28).
24. Csavarja ki teljesen a csavarokat, és vegye ki az edényt.
25. Távolítsa el a tömítést (29).
26. Alaposan tisztítsa meg a serpenyő és a blokk illeszkedő felületeit.
27. A beszerelés fordított sorrendben történik. Ne feledje, hogy minden tömítőelemet ki kell cserélni. Győződjön meg arról, hogy minden rögzítőelem a szükséges nyomatékkal meg van húzva.
28. Végül indítsa be a motort, és ellenőrizze, hogy nincs-e szivárgás. Törölje a fedélzeti öndiagnosztikai modul memóriáját is (lásd a fejezetet Motor elektromos rendszerek).
Az olajszint érzékelő ki- és beszerelése

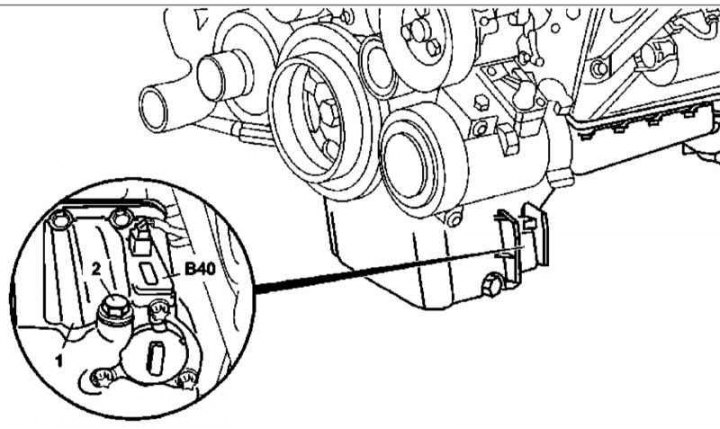

612-es sorozatú motorolajszint-érzékelő beszerelési alkatrészei
1 - Olajteknő; 2 - Leeresztő dugó; B40 - Olajszint-érzékelő
1. A 612-es sorozatú motorolajszint-érzékelő beépítésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Nyissa ki a motorháztetőt, és rögzítse függőleges helyzetben.
3. Távolítsa el a hangszigetelés alsó részét.
4. Engedje le a motorolajat (lásd a fejezetet Motorolaj és olajszűrő csere).
5. Kösse le az elektromos vezetékeket, és távolítsa el az olajszint-érzékelőt (B40).
6. A beszerelés fordított sorrendben történik.
7. Indítsa be a motort, és ellenőrizze, nincs-e jele szivárgás kialakulásának.
Olajfúvókák eltávolítása és felszerelése

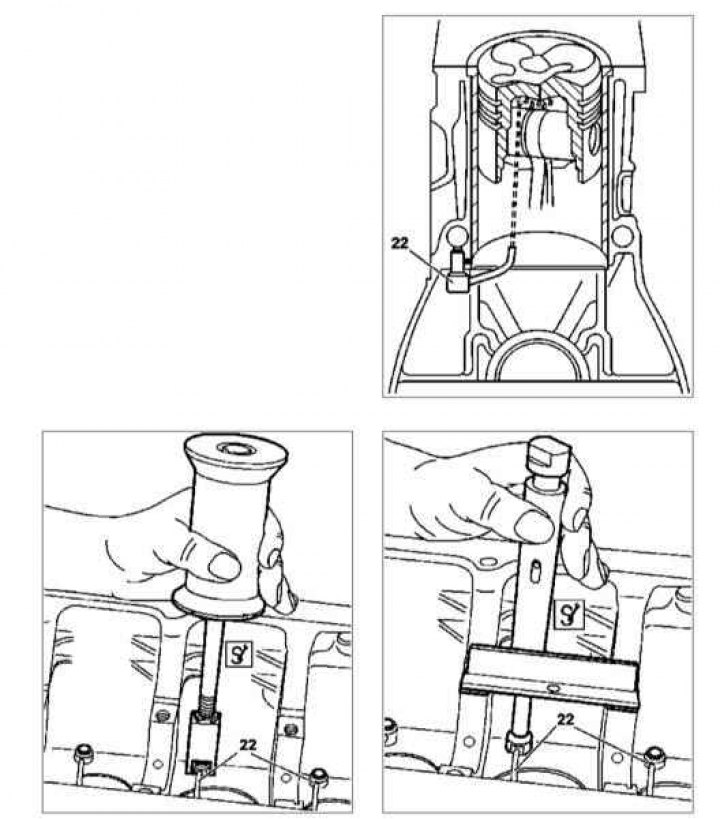

Alkatrészek olajfúvókák felszereléséhez 612-es sorozatú motorokhoz
Jegyzet. Az olajpermetezők szervizelése magában foglalja a főtengely szétszerelését, és ennek kivitelezését az autószerviz szakembereire kell bízni.
1. A 612-es sorozatú motorok olajfúvókáinak beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az olajteknőt (lásd fent).
3. Távolítsa el a főtengelyt.
4. Távolítsa el az olajfúvókákat (22).
5. A beszerelés fordított sorrendben történik.
Az olajszivattyú ki- és beszerelése

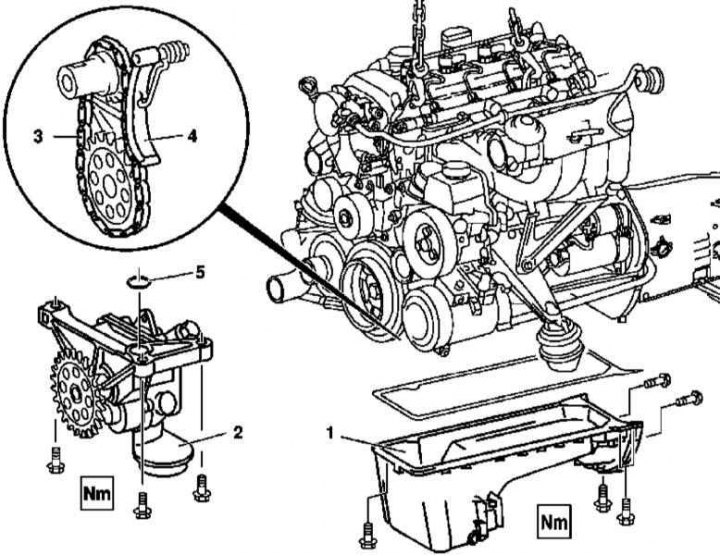

612-es sorozatú motorolaj-szivattyú beszerelési alkatrészei
1 - Olajteknő; 2 - Olajszivattyú; 3 - Olajszivattyú hajtólánc; 4 - Láncfeszítő; 5 - O-gyűrű
1. A 612-es sorozatú motorolajszivattyú beszerelési részleteit az ábrán mutatjuk be, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az olajteknőt (1) (lásd fent).
3. Távolítsa el az olajszivattyút (2) a motor forgattyúházához rögzítő csavarokat.
Információ a weboldalról átmásolva (www.MercedesMan.ru)
4. Nyomja meg a feszítőt (4), és vegye le a láncot (3) a szivattyú meghajtó lánckerekéről. Távolítsa el a szivattyú egységet (2).
5. Alaposan tisztítsa meg a szivattyú és a motorblokk illeszkedő felületeit.
6. Töltse fel a szivattyú egységet friss olajjal.
7. A beszerelés fordított sorrendben történik - ne felejtse el megtisztítani az olajbeszívó szűrőt.
Az olajszivattyú hajtóláncának cseréje

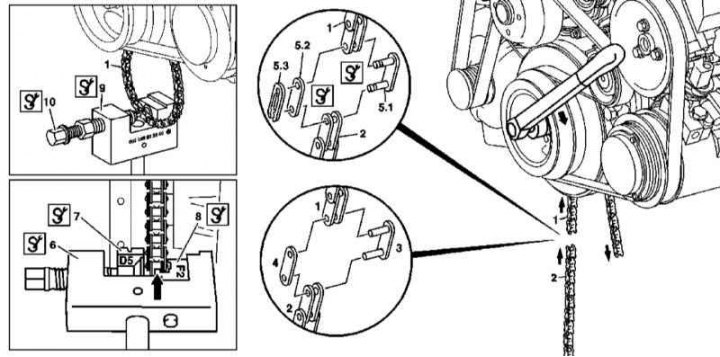

Olajszivattyú lánc beszerelési alkatrészek a 612-es sorozatú motoron
1. Az olajszivattyú hajtóláncának 612-es sorozatú motorra történő felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az olajteknőt (lásd fent).
3. Távolítsa el az olajszivattyút (lásd fent).
4. Egy speciális szerszám segítségével válassza le a szivattyú hajtóláncát, és vegye le a motorról.
5. A beszerelés fordított sorrendben történik - használjon speciális eszközt a lánc csatlakoztatásához.
628-as sorozatú motor
Az olajszűrő házának ki- és beszerelése

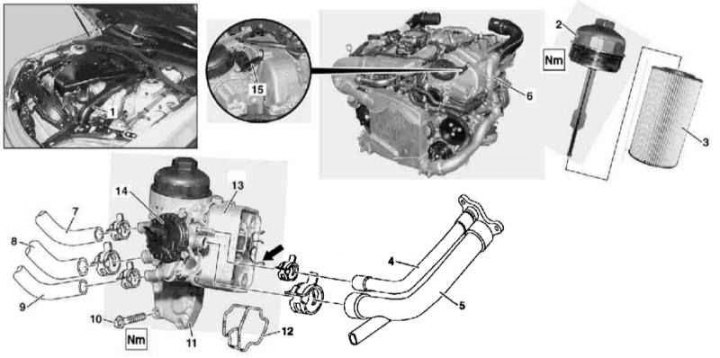

628-as sorozatú motorolajszűrő beszerelési alkatrészei
1 - Levegő bemenet; 2 - Fedél; 3 - Szűrőelem; 4 - Hűtővezeték; 5 - Szellőztető vezeték; 6 - A levegő töltőcsatorna bal oldali bemeneti tömlője; 7 - Hűtővezeték; 8 - Szellőztető vezeték; 9 - Hűtővezeték; 10 - Csavar; 11 - Olajszűrő ház; 12 - Tömítő tömítés; 13 - Folyékony hőcserélő; 14-Forgattyúház-szellőztető rendszer szelep (PCV); 15 - Tartókonzol
1. A 628-as sorozatú motorok olajszűrőjének beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hangszigetelés alsó részét.
3. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
4. Emelje fel a tápegység fedelét.
5. Távolítsa el az elektromos hűtőventilátort.
6. Csavarja le az olajszűrő házának (11) fedelét (2).
7. Távolítsa el a hűtőfolyadék-tömlőt a radiátorról a termosztátra.
8. Válassza le a hűtő (4) és a szellőző (5) vezetékeket a szűrőházról (11), engedje el a tartókonzolról (nyíl).
9. Szintén válassza le a vezetékeket (7, 9 és 8) a szűrőről.
10. Távolítsa el a tartókonzolt (15).
11. Távolítsa el a csavarokat (10).
12. Távolítsa el az olajszűrő házát (11)
13. A beszerelés fordított sorrendben történik.
14. Végül indítsa be a motort, és ellenőrizze, hogy a szűrőben nincs-e szivárgás.
15. Ellenőrizze a motorolaj szintjét, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Motorolaj és olajszűrő csere).
Az olajszűrő folyadékhőcserélő eltávolítása és beszerelése
Olajszűrő-folyadék hőcserélő beszerelésének részletei a 628-as sorozatú motoron
1 - Borító; 2 - Szűrőelem; 3 - Hűtővezeték; 4 - Szellőztető vezeték; 4a - Csavar; 5 - A levegő töltőcsatorna bal bemeneti hüvelye; 6 - Olajszűrő ház; 7 - Tömítő tömítés; 8 - Folyékony hőcserélő; 8a - Csavar; 9 - Tömítő tömítés; 10 - Légbeszívás
1. Az olajszűrő folyadék hőcserélőjének 628-as sorozatú motorra történő felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Nyissa ki a motorháztetőt.
3. Emelje fel a tápegység fedelét.
4. Csavarja le az olajszűrőház (6) fedelét (1), és távolítsa el a szűrőelemet (2).
5. Távolítsa el a bal első kereket és a kerékjáratvédő szekrényt.
6. Távolítsa el a hangszigetelés alsó részét.
7. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
8. Válassza le a hűtő (3) és a szellőző (4) vezetékeket az olajszűrő házáról (6).
9. Távolítsa el a folyadékhőcserélőt (8) az olajszűrő házából (6).
10. Alaposan tisztítsa meg az illeszkedő felületeket, és készítsen elő egy új tömítőtömítést (9).
11. A beszerelés fordított sorrendben történik.
12. Végül indítsa be a motort, és ellenőrizze, hogy nincs-e szivárgás.
13. Ellenőrizze a motorolaj szintjét, és ha szükséges, végezze el a megfelelő beállításokat (lásd a fejezetet Motorolaj és olajszűrő csere).
Az olajteknő ki- és beszerelése
A raklap alsó része

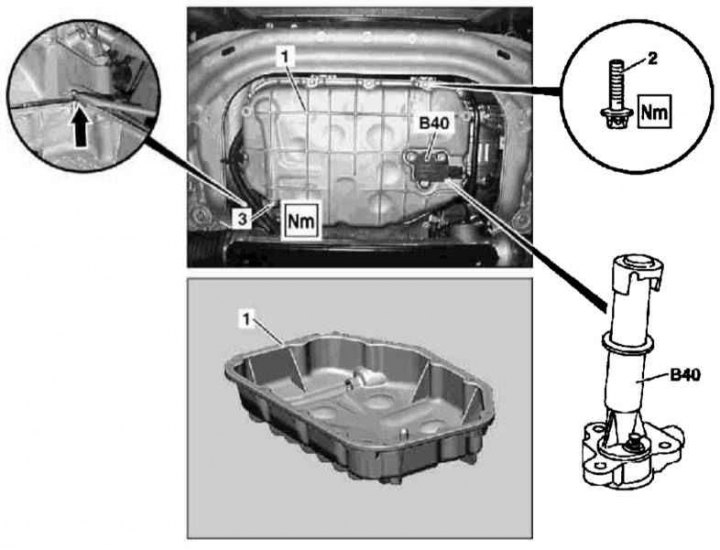

A 628-as sorozatú motor alsó olajteknő beszerelésének részletei
1 - Az olajteknő alsó része; 2 - TORX csavar M8xM6x20; 3 - Serpenyő leeresztő csavar; B40 - Motorolajszint-érzékelő
1. Az olajteknő alsó részének 628-as sorozatú motorra történő felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hangszigetelés alsó részét.
3. Kösse le az elektromos vezetékeket az olajszint-érzékelőről (B40).
4. Engedje le a motorolajat (lásd a fejezetet Motorolaj és olajszűrő csere).
5. Távolítsa el/engedje le az első tengely szerelvényt (lásd a fejezetet Felfüggesztés és kormánymű).
6. Távolítsa el az olajteknő alsó részének jobb oldali falán a levegő feltöltési út alsó hüvelyének tartókonzolját rögzítő csavarokat.
7. Csavarja ki a rögzítőcsavarokat (2), és távolítsa el a raklap alsó részét (1), szükség esetén feszítse fel a nyíllal jelzett helyen.
8. Távolítsa el az olajszint-érzékelőt (B40).
9. Alaposan tisztítsa meg a raklap alsó és felső részének illeszkedő felületeit.
10. A beszerelés fordított sorrendben történik - győződjön meg arról, hogy a tömítőanyag megfelelően van felhordva a raklap alsó részének illeszkedő felületére.
A raklap felső része

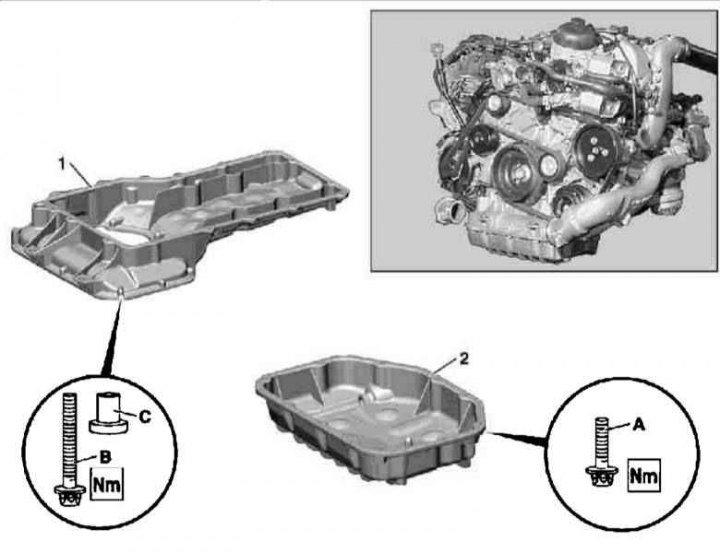

A 628-as sorozatú motorteknő felső rész beépítési részletei
1 - A raklap felső része; 2 - A raklap alsó része; A - TORX csavar M6x20; B - TORX csavar M6x40; C - Persely
1. Az olajteknő felső részének 628-as sorozatú motorra történő felszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az olajteknő alsó részét (2) (lásd fent).
3. Távolítsa el a raklap felső részét (1).
4. Alaposan tisztítsa meg az illeszkedő felületeket.
5. A beszerelés fordított sorrendben történik – ügyeljen a tömítőanyag megfelelő felhordására.
Az olajszivattyú ki- és beszerelése

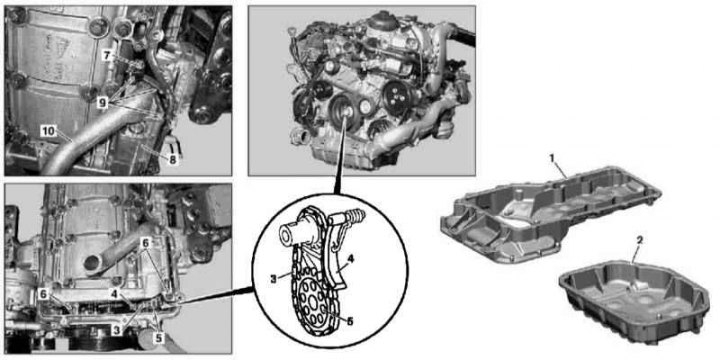

Az olajszivattyú beszerelésének részletei a 628-as sorozatú motoron
1 - Az olajteknő felső része; 2 - Az olajteknő alsó része; 3 - Olajszivattyú hajtólánc; 4 - Láncfeszítő; 5 - Szivattyú meghajtó lánckerék; 6 - Csavar; 7 - Csavar; 8 - Olajszivattyú; 9 - Csavar; 10 - Fedje le olajvezetékkel
1. A 628-as sorozatú motor olajszivattyújának beépítésének részletei az ábrán láthatók, amelyre a szövegben szereplő összes hivatkozás vonatkozik.
2. Távolítsa el az olajteknő mindkét részét (lásd fent).
3. Távolítsa el a csavart (7).
4. Távolítsa el az olajszivattyút (8) rögzítő csavarokat (6).
5. Húzza ki a hajtólánc (3) feszítőjét (4) a szivattyúhajtás (8) lánckerekéről (5). Ha szükséges, távolítsa el a láncot, és cserélje ki.
6. Távolítsa el a szivattyú egységet (8).
7. Távolítsa el a csavarokat (9), és válassza le a fedelet az olajvezetékkel (10) a szivattyúról.
8. Tisztítsa meg az olajbeszívó szűrőt.
9. Alaposan tisztítsa meg az illeszkedő felületeket.
10. Töltse fel a szivattyúegységet friss olajjal.
11. A beszerelés fordított sorrendben történik.
