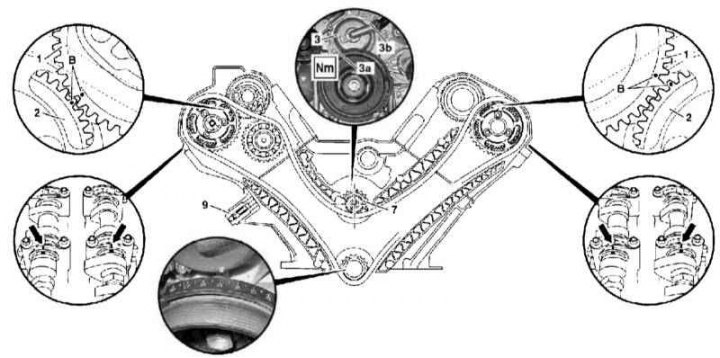

A 628-as sorozatú motor kiegyensúlyozó tengelyének alaphelyzetének ellenőrzése
1 - Szívó vezérműtengely fogaskereke; 2 - Kipufogó vezérműtengely fogaskereke; 3 - Fedél; 3a - Alsó csavar; 3b - Felső csavar; 5 - Tavasz; 7 - Kiegyensúlyozó tengely lánckerék; 9 - Igazítási jelek

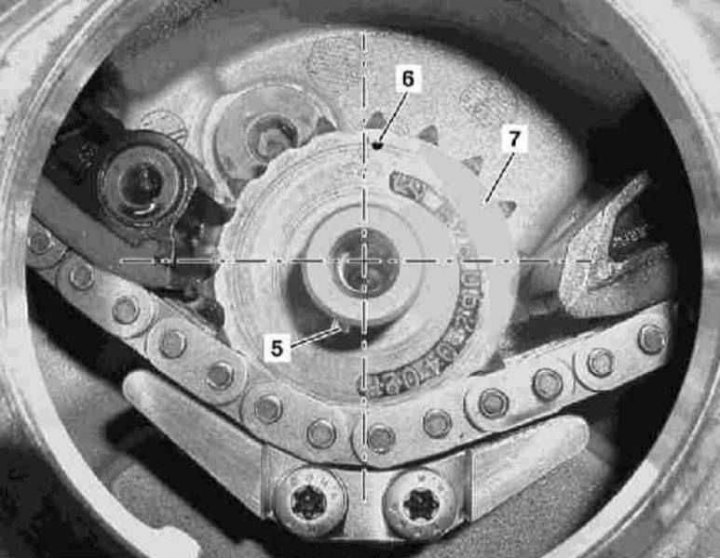

A 628-as sorozatú motor kiegyensúlyozó tengelyének alaphelyzetének ellenőrzése
5 - Tavasz; 6 - Jelölés; 7 - Kiegyensúlyozó tengely lánckerék
1. A 628-as sorozatú motorok kiegyenlítő tengelyének alaphelyzetének ellenőrzésére szolgáló szemléltető csavargot az illusztrációk mutatják be, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Távolítsa el a hengerfejburkolatokat.
3. Távolítsa el az elektromos hűtőventilátor szerelvényt (lásd a fejezetet Hűtő-, fűtés- és klímarendszerek).
4. Csavarja ki a burkolat (3) alsó csavarját (3a), - a csavarhoz való hozzáférés érdekében forgassa el a főtengelyt a normál irányba.
5. Állítsa az első henger dugattyúját TDC helyzetbe.
6. Távolítsa el a felső csavart (3b), és vegye le a fedelet (3).
7. Vegye ki a centrifugát.
8. Győződjön meg arról, hogy a feszítő (9) biztosítja a szükséges vezérműlánc feszítőerőt.
9. Helyezze a fedelet (3) a forgattyúházra, és rögzítse a felső csavarral (3b).
10. Forgassa el a főtengelyt két teljes fordulattal a normál irányba, és ismét hozza az első henger dugattyúját a TDC helyzetbe.
11. Vegye le ismét a fedelet (3).
12. Győződjön meg arról, hogy a vezérműtengelyek alapvető felszerelése megfelelő (lásd a fejezetet A vezérműtengelyek alaphelyzetének beállítása).
13. Ellenőrizze, hogy a kiegyenlítő tengely alapbeépítése helyes-e, melynek rugója (5) a képen látható helyzetben legyen, és a lánckeréken (7) lévő jelölés (6) kissé eltolva legyen a tengelyhez képest. 12 óra állás.
14. A szétszerelés fordított sorrendjében hajtsa végre az eltávolított alkatrészeket a helyükre.
