A 612-es sorozatú motor vezérműtengelyeinek alaphelyzetének ellenőrzése

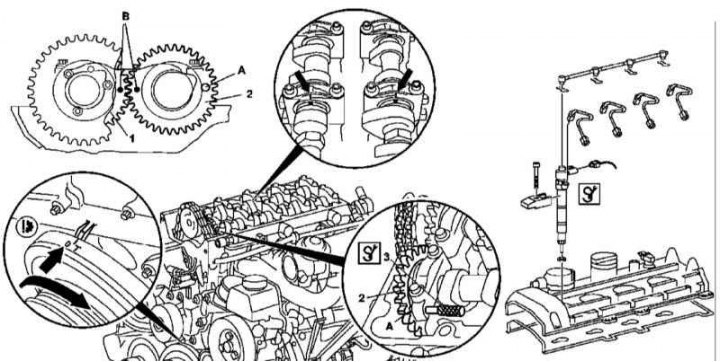

1. A 612-es sorozatú motor vezérműtengelyeinek alaphelyzetének ellenőrzésére szolgáló szemléltető csavarg az ábrán látható, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el az injektorokat (Y76) (lásd a fejezetet Az üzemanyag-elosztó vezeték és a befecskendezők eltávolítása és felszerelése).
3. Távolítsa el a hengerfej fedelét.
4. Miután a forgattyús tengelyt a normál irányba forgatta, állítsa az első henger dugattyúját TDC helyzetbe - a vezérműtengely és a csapágysapka jeleinek egybe kell esniük.
5. Reteszelje a vezérműtengelyeket egy speciális rúd (3) segítségével, amely az első tengelycsapágysapkán lévő lyukon keresztül van becsavarva, és a szívó vezérműtengely fogaskerekében (2) lévő lyukba (A) van bedugva.
6. Ha az alapbeépítés megfelelő, a vezérműtengely fogaskerekek (1 és 2) jelöléseit (B) egy vonalba kell állítani. Ezenkívül a tengelytesteken és azok csapágyfedelén lévő jelöléseknek (nyilak) egybe kell esniük.
7. Ha szükséges, távolítsa el a vezérműtengelyeket (lásd Időzítő alkatrészek eltávolítása és beszerelése) és szerelje fel őket a helyükre, ügyelve arra, hogy a jelölések megfelelően illeszkedjenek.
8. A szétszerelés fordított sorrendjében végezze el, és szerelje vissza az eltávolított alkatrészeket.
M628
A 628-as sorozatú motor vezérműtengelyeinek alaphelyzetének beállítása

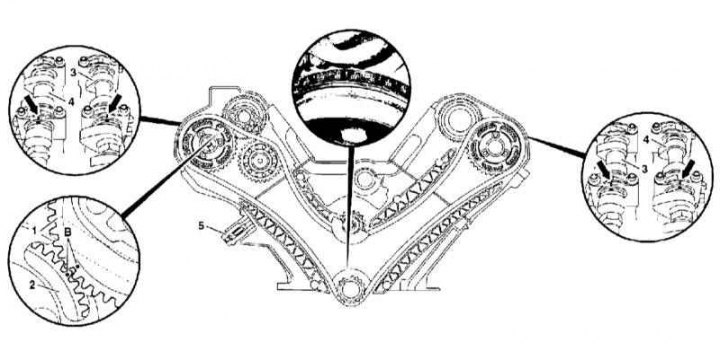

1 - Szívó vezérműtengely fogaskereke; 2 - Kipufogó vezérműtengely fogaskereke; 3 - Szívó vezérműtengely; 4 - Kipufogó vezérműtengely; 5 - Láncfeszítő; B - Igazítási jelek
A portál adatain alapuló anyag (MercedesMan.ru)
1. A 628-as sorozatú motor vezérműtengelyeinek alaphelyzetének beállítására vonatkozó szemléltető csavarg az ábrán látható, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a hengerfejburkolatokat.
3. Miután a főtengelyt a normál irányba elforgatta, állítsa az első henger dugattyúját TDC helyzetbe.
4. Ellenőrizze a vezérműtengelyek alaphelyzetét - a fogaskerekeket a (B) jelekkel egymás felé kell fordítani, emellett a tengelytesteken és azok csapágyfedelén lévő jelöléseket egy vonalba kell állítani (nyilak).
5. Ha szükséges, végezze el a megfelelő beállításokat.
6. A szétszerelés fordított sorrendjében haladva szerelje vissza az eltávolított alkatrészeket.
