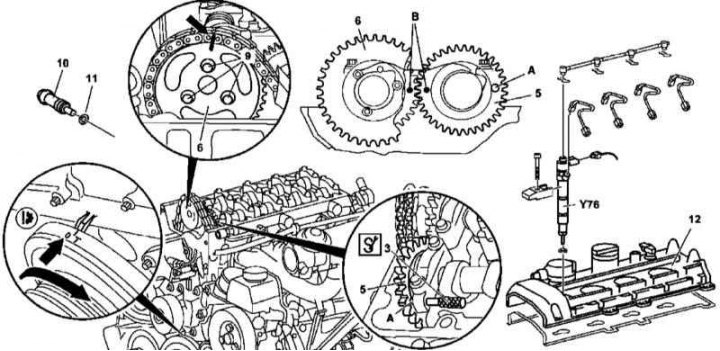

612-es sorozatú motor vezérműtengely beépítési részletek
3 - Reteszelő rúd; 5 - Szívó vezérműtengely fogaskereke; 6 - Vezérműtengely meghajtó lánckerék; 10 - Láncfeszítő; 11 - Tömítő elem; 12 - Hengerfejfedél; A - Lyuk a szívó vezérműtengely fogaskerekén; B - Igazítási jelek; Y76 - Injektor

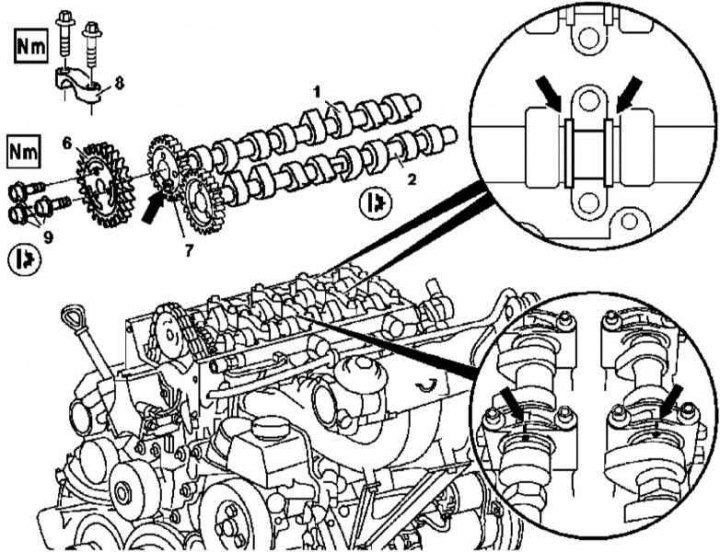

612-es sorozatú motor vezérműtengely beépítési részletek
1 - Kipufogó vezérműtengely; 2 - Szívó vezérműtengely; 6 - Vezérműtengely meghajtó lánckerék; 7 - Vezetőcsap; 8 - Vezérműtengely csapágyfedele; 9 - Lánckerék rögzítőcsavarjai
A 612-es sorozatú motorok vezérműtengelyeinek beszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
Eltávolítás
1. Távolítsa el a hengerfejburkolat burkolatait.
2. Távolítsa el az injektorokat (Y76).
3. Távolítsa el a hengerfej fedelét (12).
4. A főtengely normál irányba forgatásával állítsa a motort az első henger dugattyújának TDC helyzetébe - a vezérműtengely-testeken és a csapágyfedeleken lévő jelöléseknek egybe kell esniük (nyilak).
5. Reteszelje a szívó vezérműtengelyt (2) úgy, hogy a speciális rudat (3) a csapágysapkán keresztül a hajtómű (5) furatába (A) helyezi.
6. Távolítsa el a láncfeszítőt (10) (lásd a fejezetet Az időzítő meghajtó alkatrészeinek eltávolítása és beszerelése).
7. Távolítsa el az első hengerfej fedelét (lásd a részt Az időzítő meghajtó fedeleinek eltávolítása és felszerelése).
8. Távolítsa el a felső láncvezetőt (lásd a részt Az időzítő meghajtó alkatrészeinek eltávolítása és beszerelése).
9. Jelölje be a lánc helyzetét a vezérműtengely meghajtó lánckerekén (6).
10. Csavarozza ki a lánckereket (6), és vegye le a kipufogó vezérműtengely csapjáról (1).
11. Az előző jelölés után távolítsa el a vezérműtengely csapágyfedeleit (8).
12. Óvatosan távolítsa el a vezérműtengelyeket (1 és 2) a hengerfejről.
Telepítés
1. Szerelje be a vezérműtengelyeket a szokásos helyükre a hengerfejbe - ügyeljen az alapbeépítés követelményeire (lásd a fejezetet A vezérműtengelyek alaphelyzetének beállítása).
2. Állítsa a motort 30°-kal az első henger dugattyújának TDC-je előtt.
3. A szétszerelés során alkalmazott jelölések alapján helyezze vissza a csapágyfedeleket (8).
4. Rögzítse a szívó vezérműtengelyt (2) a rúddal (3).
5. Helyezze a meghajtó lánckereket (6) a kipufogó vezérműtengely csapjára (1).
6. Szerelje be a láncfeszítőt (10).
7. Győződjön meg arról, hogy a vezérműtengelyek alapvető felszerelésére vonatkozó követelmények teljesülnek (lásd a fejezetet A vezérműtengelyek alaphelyzetének beállítása).
8. Szerelje fel a hengerfej fedelét (12).
9. Tisztítsa meg és szerelje fel az injektorokat (Y76) (lásd a fejezetet Az üzemanyag-elosztó vezeték és a befecskendezők eltávolítása és felszerelése).
10. Szerelje fel a hengerfejburkolat kárpitlapjait.
11. Indítsa be a motort, és ellenőrizze a szivárgás jeleit.
12. Végül törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Vezérműtengely végsapkák

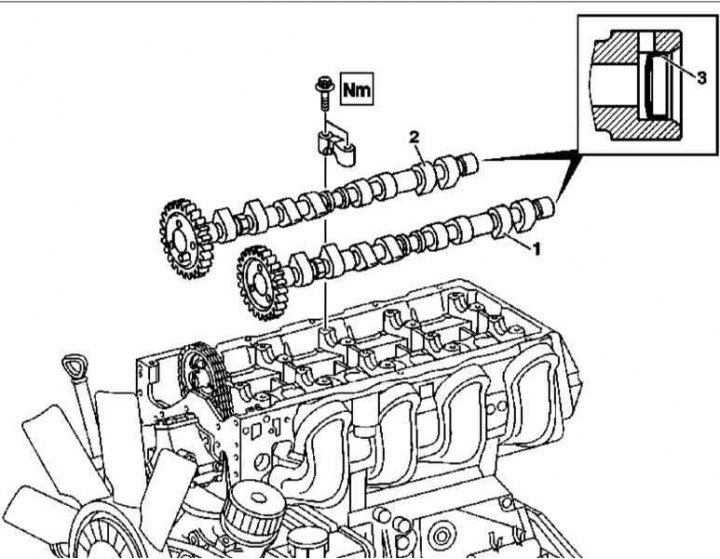

Részletek a vezérműtengely-végsapkák felszereléséhez a 612-es és 628-as sorozatú dízelmotorokhoz
1. A vezérműtengely-végsapkák felszerelésének részleteit az illusztráció mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a vezérműtengelyeket (1 és 2) (lásd fent).
3. Egy megfelelő csavarhúzóval távolítsa el a fedelet (3) a hátsó vezérműtengely csapjának végéről – ügyeljen arra, hogy ne sértse meg az ülés falait.
4. Tisztítsa meg és zsírtalanítsa az ülést a burkolat felszereléséhez.
5. Egy megfelelő tüskével helyezze be az új végsapkát a tengelycsapba a kívánt mélységig.
Figyelem! A kupak túl mélyre helyezése elzárhatja az olajellátást!
6. Szerelje be a vezérműtengelyeket a hengerfejbe (lásd fent).
M628
Vezérműtengelyek

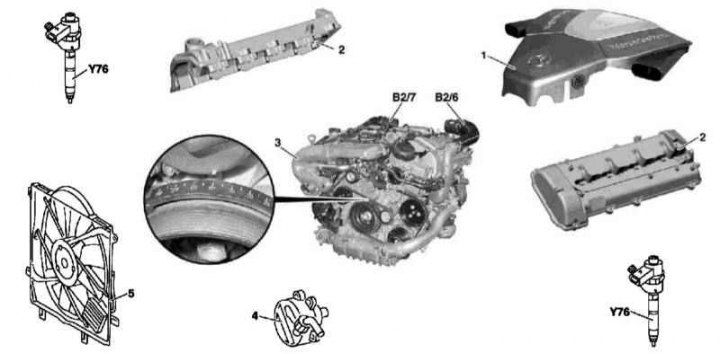

628-as sorozatú motor vezérműtengely beszerelésének részletei
1 - Légtisztító; 2 - Hengerfejfedél; 3 - Fojtószelep-pozícionáló felső légcsatornával; 4 - Vákuumszivattyú; 5 - Ventilátor szerelvényház; B2/6 - Bal oldali MAF érzékelő; B2/7 - Jobb oldali MAF érzékelő; Y76 - Injektor

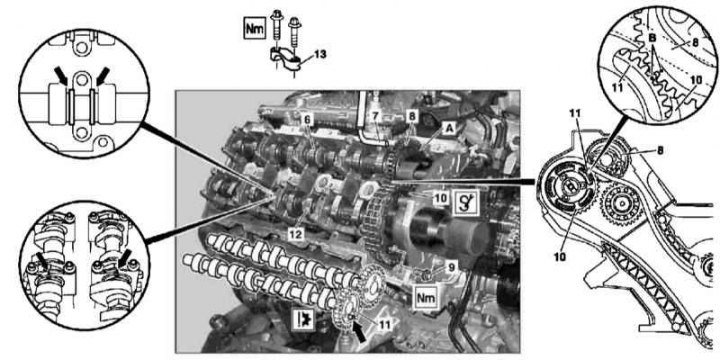

628-as sorozatú motor vezérműtengely beszerelésének részletei (jobb oldali hengerfej)
6 - Szívó vezérműtengely; 7 - Reteszelő rúd; 8 - Szívó vezérműtengely fogaskereke; 9 - Csavar; 10 - Meghajtó lánckerék; 11 - Kipufogó vezérműtengely fogaskereke; 12 - Kipufogó vezérműtengely; 13 - Vezérműtengely csapágyfedele; A - Lyuk; B - Jelölés

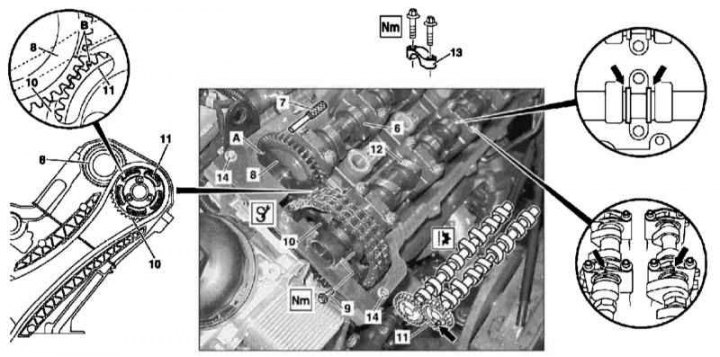

628-as sorozatú motor vezérműtengely beépítési részletek (bal oldali hengerfej)
A 628-as sorozatú motorok vezérműtengelyeinek beszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
Eltávolítás
1. Kösse le a levegőelosztót.
2. Válassza le a levegő töltőútjának bemeneti tömlőjét a hengerfejről és a turbófeltöltőről, és nyomja oldalra.
3. Távolítsa el az injektor fedelét.
4. Távolítsa el az injektorokat (Y76).
5. Távolítsa el a megfelelő hengerfej fedelét (2).
6. Távolítsa el a levegő töltőútjának bypass hüvelyét.
7. Távolítsa el a vákuumszivattyút (4).
8. Miután a főtengelyt a normál irányba elforgatta, állítsa a motort az első henger dugattyújának TDC helyzetébe - a vezérműtengely-testeken és azok fedelén lévő jelöléseknek egybe kell esniük.
9. Reteszelje a szívó vezérműtengelyt (6) úgy, hogy a rudat (7) az első csapágysapkán keresztül a hajtómű (8) nyílásába (A) fűzi.
10. Ha a jobb fejen dolgozik, az elülső burkolat ablakán keresztül, helyezze a tartót a vezérműtengely meghajtó lánckerekére (10). A bal oldali fejen egy speciális tartó van a hengerfejre rögzítve, amelyet a hajtó lánckerékre (10) helyeznek, és a hengerfejfedél csavarjaival (14) rögzítik.
11. Válassza le a meghajtó lánckereket (10) a kipufogó vezérműtengely csapjáról (12).
12. Távolítsa el a vezérműtengely csapágyainak (6 és 12) fedelét (13), és távolítsa el az utóbbit a hengerfejről - a lánckereket hagyja rögzítve a tartóban.
Telepítés
1. Helyezze a vezérműtengelyeket a megfelelő helyekre a hengerfejben - győződjön meg arról, hogy az alapbeépítés követelményei teljesülnek (lásd a fejezetet A vezérműtengelyek alaphelyzetének beállítása).
2. Állítsa be a vezérműtengelyeket a nyomócsapágyakon (nyíl).
3. A rúd (7) segítségével rögzítse a szívó vezérműtengelyt (6).
4. Rögzítse a lánckereket (10) a kipufogótengely csapjához (12).
5. Győződjön meg arról, hogy az alapvető telepítési követelmények teljesülnek (lásd a szakaszt Az időzítő meghajtó alkatrészeinek eltávolítása és beszerelése).
6. A további beszerelés az alkatrészek szétszerelésének fordított sorrendjében történik.
7. Indítsa be a motort, és ellenőrizze, nincs-e jele szivárgás kialakulásának.
8. Végül törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
Vezérműtengely végsapkák
1. A vezérműtengely-végsapkák felszerelésének részleteit a Ref. illusztráció, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a vezérműtengelyeket (1 és 2) (lásd fent).
3. Egy megfelelő csavarhúzóval távolítsa el a fedelet (3) a hátsó vezérműtengely csapjának végéről – ügyeljen arra, hogy ne sértse meg az ülés falait.
4. Tisztítsa meg és zsírtalanítsa az ülést a burkolat felszereléséhez.
5. Egy megfelelő tüskével helyezze be az új végsapkát a tengelycsapba a kívánt mélységig.
Figyelem! A kupak túl mélyre helyezése elzárhatja az olajellátást!
6. Szerelje be a vezérműtengelyeket a hengerfejbe (lásd fent).
Vezérműtengely ágy

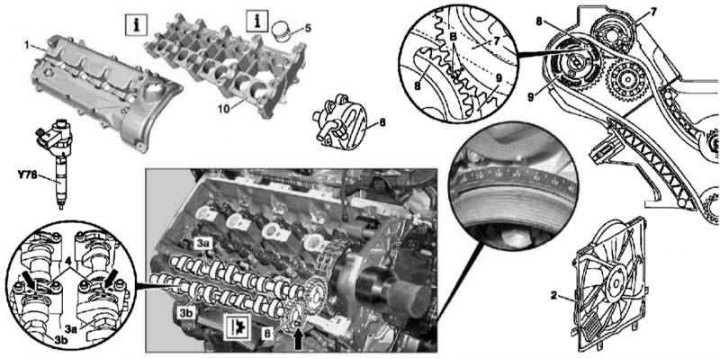

628-as sorozatú motor vezérműtengely ágy beépítési részletek
1 - Hengerfej burkolat; 3a - Szívó vezérműtengely; 3b - Kipufogó vezérműtengely; 4 - Vezérműtengely csapágyfedelek; 5 - Szeleppilla-kompenzátorok; 7 - Szívó vezérműtengely fogaskereke; 8 - Kipufogó vezérműtengely fogaskereke; 9 - Vezérműtengely meghajtó lánckerék; 10 - Vezérműtengely ágy; B - Igazítási jelek; Y76 - Injektorok

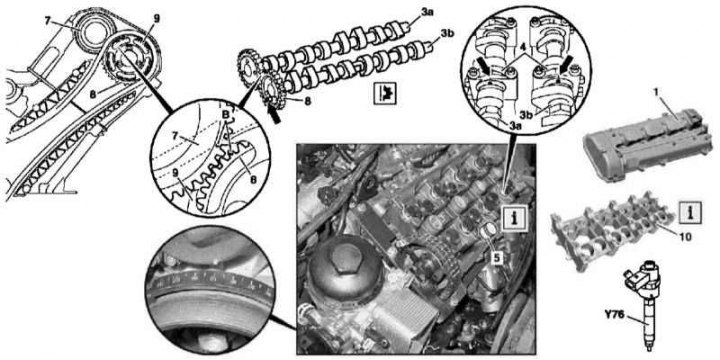

628-as sorozatú motor vezérműtengely ágy beépítési részletek
2 — Ventilátoregység háza
1. A 628-as sorozatú motor vezérműtengely-ágyának beszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Távolítsa el a levegőelosztót.
3. Távolítsa el a vezérműtengelyeket (3a és 3b) (lásd fent).
4. Szerelje fel a hidraulikus kompenzátorokkal felszerelt szeleptolókat (5) az üléseikre.
Jegyzet. Alternatív megoldásként a tolóelemek kivehetők a tengelyágyból, de erre a célra mágnest nem szabad használni - a tológépek mágnesezése fémreszelék felhalmozódásához vezethet rajtuk!
5. Távolítsa el a vezérműtengely-ágyat (10).
6. A beszerelés fordított sorrendben történik.
7. Indítsa be a motort, és ellenőrizze, nincs-e jele szivárgás kialakulásának.
8. Végül törölje ki a fedélzeti öndiagnosztikai modul memóriáját (lásd a fejezetet Motor elektromos rendszerek).
