Vizsgálat
1. Állítsa az első henger dugattyúját 45°-os helyzetbe a TDC előtt.

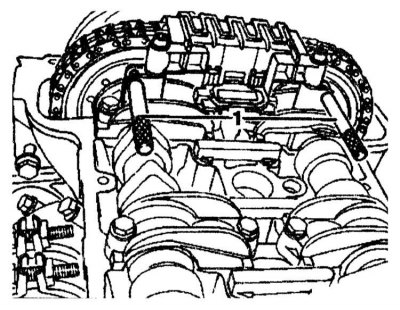

2. Négy 6,5 mm átmérőjű rúd (1) segítségével blokkolja a vezérműtengelyeket az első csapágysapkák lyukain.
Beállítás (45°-os pozíció a TDC előtt)

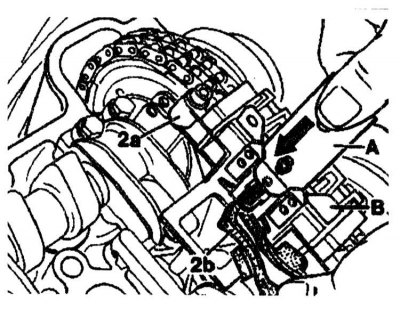

1. Távolítsa el a felső csúszókart (2a).
2. Távolítsa el a vezérműlánc-feszítőt.

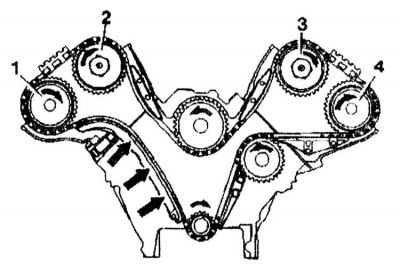

3. Forgassa el a vezérműtengelyeket a motor forgása irányába, kezdve a jobb kipufogó vezérműtengelytől (1). Indítsa el a beállítást a bal kipufogó vezérműtengelyről (4), a lánc laza részének (nyilak) a feszítő közelében kell mozognia a vezérműtengelyek (1), (2) és (3) forgatásával.

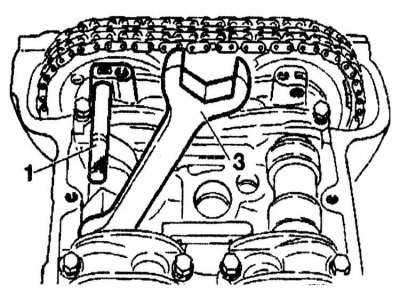

4. Állítsa a bal kipufogó-vezérműtengelyt referenciahelyzetbe a csavarkulcs (3) segítségével. Szerelje fel a vezérműláncot a lánckerékre, és rögzítse a vezérműtengelyt a rúddal.
5. Állítsa a bal oldali szívóvezérműtengelyt referenciahelyzetbe a csavarkulcs (3) segítségével. Szerelje fel a vezérműláncot a lánckerékre, és rögzítse a vezérműtengelyt a rúddal. A vezérműtengely "lag" állásban van.

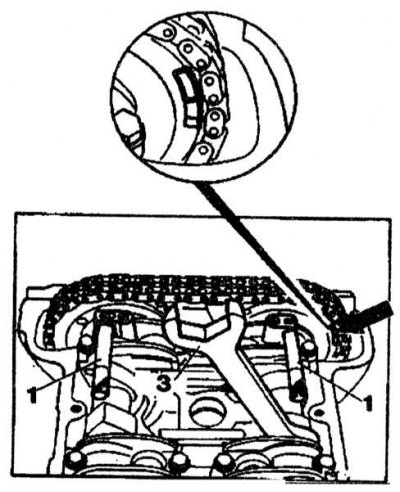

6. Állítsa a jobb oldali szívó vezérműtengelyt referenciahelyzetbe a kulcs (3) segítségével. Szerelje fel a vezérműláncot a lánckerékre, és rögzítse a vezérműtengelyt a rúddal (1). A vezérműtengely "lag" állásban van.
7. Állítsa a jobb kipufogó-vezérműtengelyt referenciahelyzetbe a csavarkulcs (3) segítségével. Szerelje fel a vezérműláncot a lánckerékre, és rögzítse a vezérműtengelyt a rúddal (1).
8. Ezután a beszerelést az eltávolítás fordított sorrendjében hajtsa végre.
