Visszavonás
1. Csavarja le a hajtórúd sapkákat, és vegye le a dugattyúkat a hajtórudakkal együtt.
2. Ellenőrizze a hajtórúd sapka csavarjait.

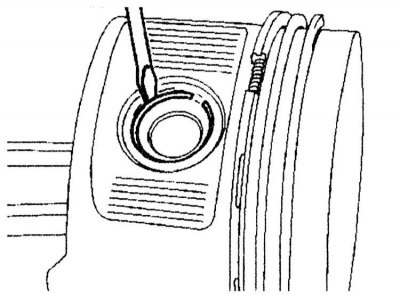

3. Csavarhúzóval távolítsa el a biztosítógyűrűt, és nyomja ki a dugattyúcsapot.
Telepítés
1. Ha a dugattyú sérült, ellenőrizze a dugattyúgyűrűk hézagát és axiális kifutását.
2. Kenje meg olajjal a dugattyúcsapot és a hajtórúd perselyeit.

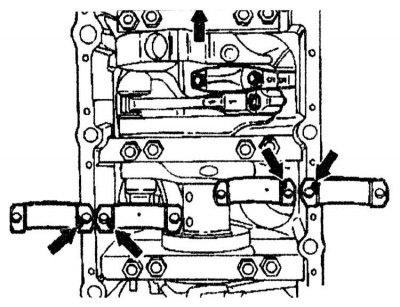

3. Szerelje be a dugattyút úgy, hogy a nyíl a menetirányba és a reteszelő nyílásokba mutasson (nyilak) a hajtórudak kifelé helyezkedtek el.

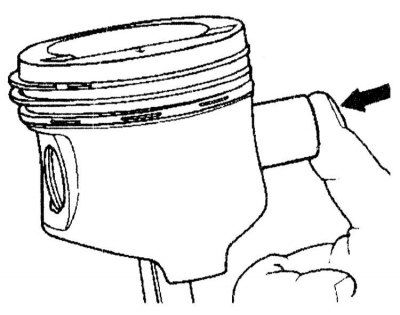

4. Kézzel nyomja be a dugattyúcsapot a dugattyúba.

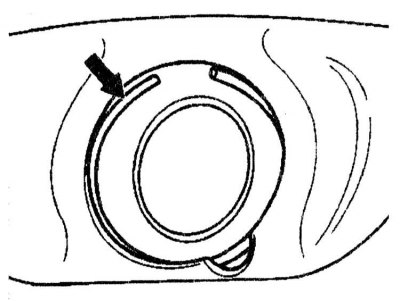

5. Helyezze be a biztosítógyűrűt a horonyba.

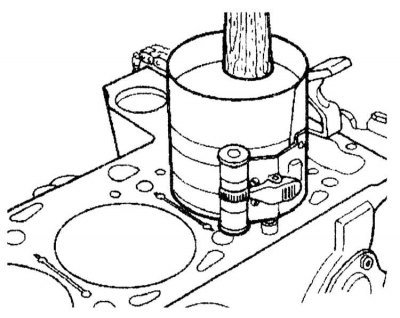

6. Illessze be a dugattyúgyűrű kötést, és helyezze be a dugattyút a hengerbe úgy, hogy a nyilak a menetirányba mutassák.

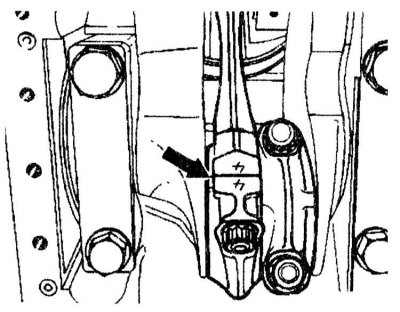

7. Szerelje fel a hajtórúdsapkákat a hajtórudakra a rajtuk lévő jelöléseknek megfelelően.
8. Fordítsa el a forgattyús tengelyt, és ellenőrizze a forgás könnyűségét.
Műszaki adatok
dugattyúhézag | 0,004-0,026 mm |
Az egyes hengerek dugattyújának tömege közötti különbség | 8 g |
Dugattyúcsap hossza | 24.000 mm |
Dugattyúcsap hézag a dugattyúban | 0,004-0,008 mm |
