Eltávolítás

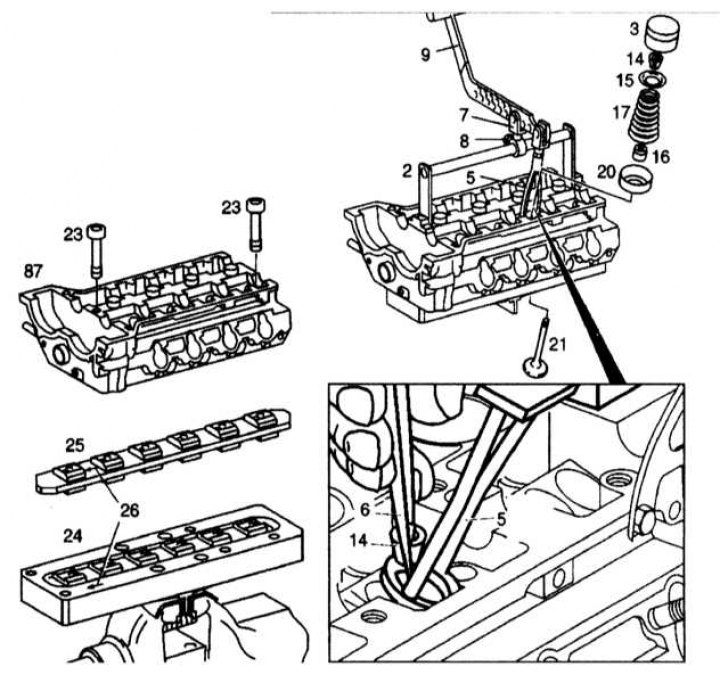

A szelep beszerelésének részletei
2 - Tartóállvány; 3 - Hidraulikus kompenzátor; 5 - Stop darab; 6 - Fogó; 7 - Féknyereg; 8, 23 - Csavar; 9 - Nyomja meg a kart; 14 - Kétszersült; 15 - Felső rugórögzítő
Szerelje fel a hengerfejet (87) az alapra (24). Szerelje fel a betétet (25) az alapra (24) a nyíl (26) irányában.
1. Csavarja rá a hengerfejet (87) az alapra (24) az első és a hátsó hengerfejcsavarokkal a nyíl (26) irányában.
2. Helyezze a tartóoszlopot (2) a támasztékkal (7) nem középső helyzetbe.
3. Csavarja be a tartóoszlopot (2) két M7x35 csavarral (csapágyfedél csavarok).
4. Távolítsa el a hidraulikus emelőket (3) mindegyik hengerről.
5. Rögzítse a nyomókart (9) a nyomódarabbal (5) a féknyereghez.
6. Rögzítse a nyomódarabot (5) függőlegesen a rugórögzítőhöz (15).
7. Rögzítse a féknyerget (7) a csavarral (8).
8. Nyomja össze a rugót (17).
9. Távolítsa el a szelepreteket (14).
10. Távolítsa el a szeleprugót (17) a rögzítővel (15) együtt.
11. Cserélje ki a szeleptömítést (19).
12. Távolítsa el az alsó rugórögzítőt (20).
(Online forrásból kölcsönzött anyag: «Mercedesman.ru»)
13. Emelje fel a hengerfejet (87) az alapról, és távolítsa el a szelepeket (21).
Telepítés
A beszerelés az eltávolítással fordított sorrendben történik.
