Jegyzet. Lásd még a részt Időzítő hajtás - általános információk, alkatrészek karbantartása.
A szelep időzítésének ellenőrzése
01 - Digitális eszköz
02 - Zár
03 - Nívópálca
04 - Menetes persely

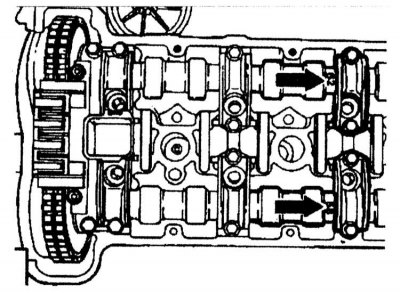

1. Ellenőrizze a vezérműtengely kódokat. A vezérműtengely kódja a 3. csapágy csapjába és a vezérműtengely karimájába van rányomva.

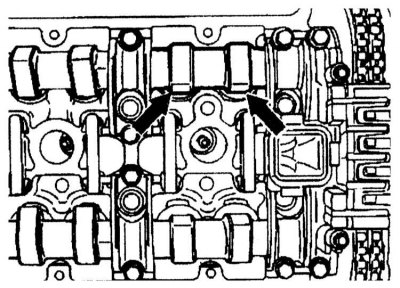

2. Szerelje be az 1-es vagy 6-os hengerbütyköt a munkakiemelkedéssel felfelé úgy, hogy az ne nyomja rá a hidraulikus kompenzátort.

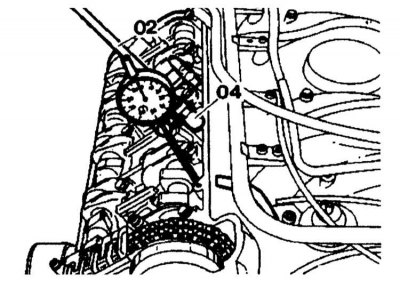

3. Szerelje fel a rögzítőt (02) a menetes persellyel (04) a vizsgált vezérműtengely hengerfejének érintkezési felületére.

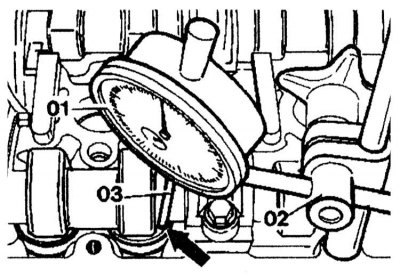

4. Szerelje fel a digitális műszert (01) a hézagmérővel (03) (80 mm) a bilincsre (02) a vizsgált vezérműtengely bal oldalán. Szerelje fel a hézagmérőt 3 mm-es előfeszítéssel és 90°-os szögben a hidraulikus kompenzátorral.
5. Forgassa el a főtengelyt egy villáskulccsal a forgásirányban, amíg a digitális mérőműszer 2 mm-es szelepemelkedést nem mutat. Ebben a helyzetben ellenőrizze a vizsgált szelep nyitási fázisát a főtengely-tárcsa mentén, és hasonlítsa össze az alábbi táblázat adataival.
