A vezérműlánc eltávolítása

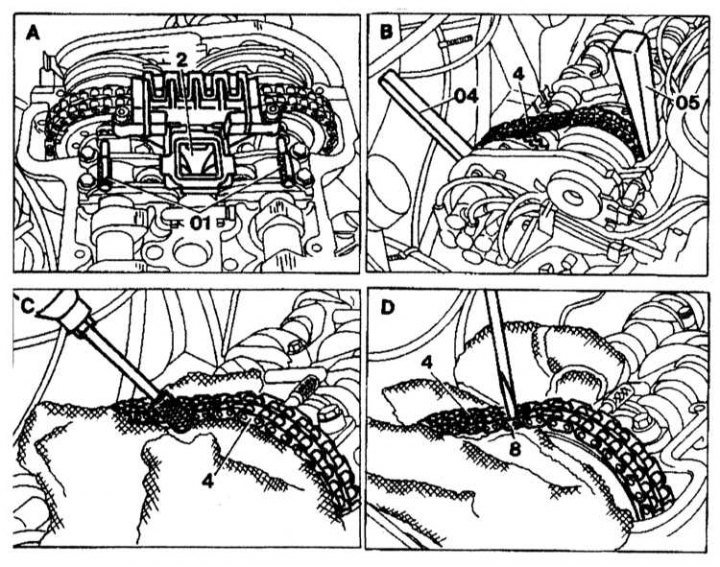

01 - Rudak; 04, 05 - Ékek; 2 - Felső vezetőkar; 4 - Vezérműlánc; 8 - Tányér
1. Állítsa a motort 45°-kal az első henger dugattyújának TDC helyzete előtt.
2. A rudakkal (01) blokkolja a jobb oldali hengerfej vezérműtengelyeit.
3. Távolítsa el a vezérműlánc-feszítőt és a jobb oldali feszítőkart (2) felülről.
4. A (04) és (05) ékek segítségével blokkolja a láncot a vezérműtengely lánckerekein.
5. Nyomja ki a lánccsapot (4) a szívó- és kipufogó lánckerék között.
6. Csavarhúzóval távolítsa el a lánclemezt (8) (4).
7. Távolítsa el a kettős láncszemet (4).
8. Rögzítse az új láncot (5) a régihez (4) a láncszem (6) és a közbenső lemez (7) segítségével (1,6 mm vastag) és a külső lemez (8).
9. Távolítsa el a csapokat (01).
A vezérműlánc cseréje

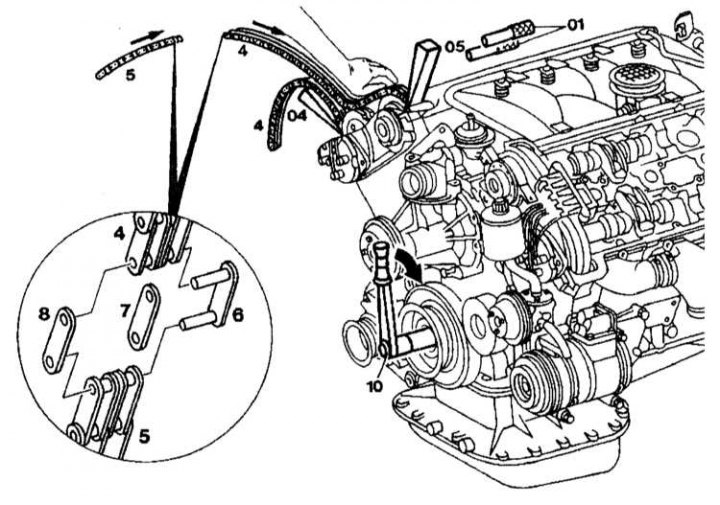

01 - Rudak; 04, 05 - Ékek; 4 - Régi lánc; 5 - Új lánc; 6 - Csatlakozó link; 7 - Köztes ház; 8 - Külső lemez; 10 - Kulcs
1. Vegye ki az éket (05), miközben a láncot a kezével a vezérműtengely lánckerekeire nyomja.
2. Lazítsa meg az éket (04) a kipufogó lánckeréken.
3. Forgassa el a főtengelyt a kulcs (10) segítségével, miközben a láncot a kezével a vezérműtengely lánckerekeihez nyomja. Ügyeljen arra, hogy a lánc ne mozduljon el forgás közben. Ebben az esetben az új láncot a vezérműburkolaton belül kell felszerelni.
4. Válassza le a régi lánc (4) végét az új láncról (5).
5. Forgassa el a főtengelyt addig, amíg az új lánc végeit az összekötő lengőkar segítségével csatlakoztatni lehet.
6. Szerelje fel az ékeket (04) és (05) a lánckerekekre.
7. Csatlakoztassa az új láncot (5) a láncszemhez (6) és a lemezhez (7).
Vezérműlánc összeállítás

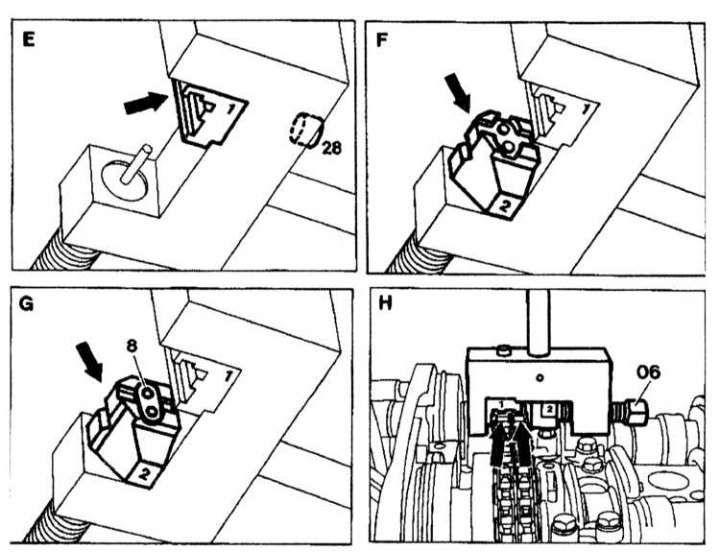

1 - Rögzítés; 2 - Mozgatható nyomólap; 8 - Külső lemez; 06 - Csavar
1. Szerelje fel a prés markolatát (1), és helyezze bele a láncot. Csavarja be a csavart (28).
2. Szerelje fel a csúszó ütközőlemezt (2).
3. Helyezze be a külső lemezt (8) (1,2 mm vastag) a mozgatható nyomólemezbe.
4. Helyezze a prést a láncra.
5. Csavarja be a csavart (06) és nyomja be a láncot. Győződjön meg arról, hogy az összekötő csapok be vannak nyomva a külső lemezbe (8).
6. Távolítsa el a prést.
Vezérműlánc összeállítás

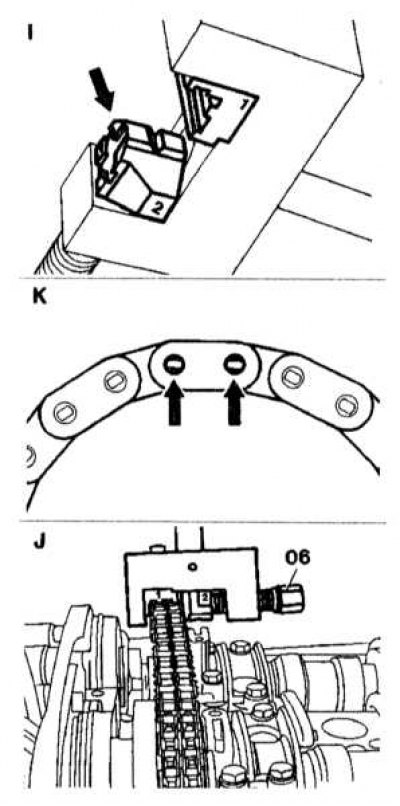

1. Tolja vissza az ütközőlemezt (nyíl) (2).
2. Nyomja meg a középső ujját.
3. Húzza meg a csavart (06) 30 Nm nyomatékkal.
4. Az összekötő elem (6) csapjait külön kell benyomni.
5. Ellenőrizze a présillesztést (nyilak), és szükség esetén ismételje meg.
6. Állítsa a vezérműtengelyeket referenciahelyzetbe.
7. Szerelje be a láncfeszítőt.
8. Ellenőrizze a vezérműtengelyek vezérlési helyzetét.
