- odstráňte všetky komponenty a časti, ktoré bránia prístupu ku koncu motora;

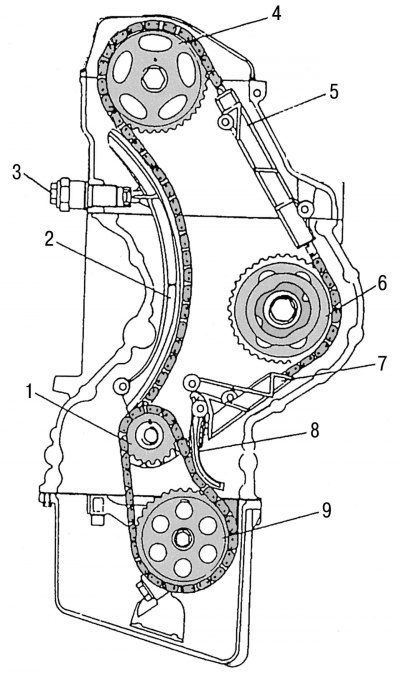

Obrázok 96. Zostava mechanizmu pohonu vačkového hriadeľa: 1 - ozubené koleso kľukového hriadeľa; 2 - napínacia pätka reťaze; 3 - napínač reťaze; 4 — ozubené koleso pohonu vačkového hriadeľa; 5 - napínač reťaze; 6 — ozubené koleso pohonu palivového čerpadla; 7 - napínač reťaze; 8 — páka napínača reťaze pohonu olejového čerpadla; 9 — ozubené koleso pohonu olejového čerpadla

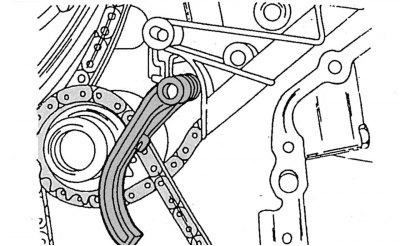

Obrázok 105. Demontáž napínacej páky
- demontujte držiak napínacej páky s prítlačnou čeľusťou reťaze pohonu olejového čerpadla podľa popisu v predchádzajúca podsekcia, a odstráňte páku 8 znázornenú na obrázku 96 (pozri aj obrázok 105);
- odskrutkujte skrutku zaisťujúcu ozubené koleso pohonu olejového čerpadla a vyberte ozubené koleso z hriadeľa, pričom súčasne odstráňte hnaciu reťaz z ozubeného kolesa kľukového hriadeľa;
- poloha ozubených kolies pohonu vačkového hriadeľa a ozubeného kolesa pohonu olejového čerpadla musí byť na kľukovom hriadeli zodpovedajúcim spôsobom označená, aby sa pri následnej montáži mohli vrátiť do pôvodnej polohy;

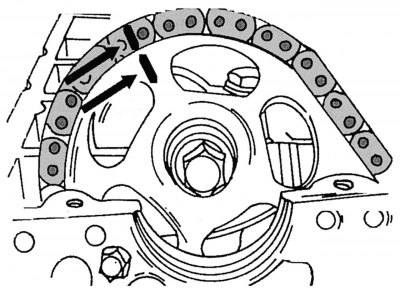

Obrázok 99. Značky na ozubenom kolese pohonu vačkového hriadeľa a hnacej reťazi
- naneste farbu na ozubené koleso vačkového hriadeľa a hnaciu reťaz vačkového hriadeľa, ako je znázornené na obrázku 99;
- odstráňte ozubené koleso z vačkového hriadeľa, čím uvoľníte napätie hnacej reťaze;
- demontujte ozubené koleso z kľukového hriadeľa pomocou vhodného sťahováka;
- skontrolujte stav kľúčov kľukového hriadeľa (kľúče na ozubené koleso a kladku), ak sú na nich viditeľné známky opotrebovania, vymeňte ich za nové;
- ak je potrebné vymeniť ozubené koleso kľukového hriadeľa, musíte skopírovať značku zo starého ozubeného kolesa na nové a označiť príslušný zub farbou vzhľadom na jeho drážku pre kľúč.
Montáž ozubeného kolesa na kľukový hriadeľ sa musí vykonať v tomto poradí:
- vložte nové kľúče do špeciálnych objímok kľukového hriadeľa. Obe plochy musia byť rovnobežné s osou kľukového hriadeľa;
- pomocou vhodného tŕňa natlačte ozubené koleso na prírubu kľukového hriadeľa. Skontrolujte správne uloženie kľúča;
- nainštalujte ozubené koleso a reťaz pohonu vačkového hriadeľa. Pred demontážou si, prosím, všimnite označenia vyfarbené farbou;
- niekoľkokrát pretočte motor a venujte pozornosť značkám na hornej strane vačkového hriadeľa (pozri obrázok 99);

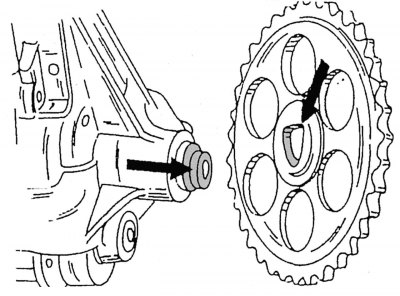

Obrázok 107. Inštalácia ozubeného kolesa na hriadeľ olejového čerpadla
- nainštalujte ozubené koleso olejového čerpadla späť na svoje miesto. Náboj ozubeného kolesa olejového čerpadla má špeciálne dosadacie hrany, ktoré zodpovedajú otvoru na hriadeli olejového čerpadla, ako je znázornené na obrázku 107;

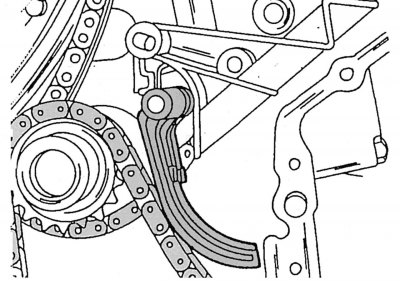

Obrázok 106. Správna poloha páky napínača reťaze pohonu olejového čerpadla s prítlačnou pätkou
- namontujte napínacie rameno s prítlačnou pätkou pre reťaz pohonu olejového čerpadla (pozri obrázok 106);
- namontujte kryt mechanizmu pohonu vačkového hriadeľa na jeho miesto (pododdiel 2.5);
- inštaláciu vykonajte v opačnom poradí ako demontáž.
