Tartalomjegyzék: Az csavar eltávolítása ↡ Az csavar felszerelése és meghúzása ↡ Az csavar rögzítése ↡
1. Húzza be a rögzítőféket.
2. Engedje le a jármű hátsó tengelyét (csak légrugós hátsó felfüggesztéssel rendelkező járművek esetén(cLO berendezés kódja).
3. Állítsa a szintszabályozó kart passzív módba (csak hátsó légrugós járművek esetén(cLO berendezés kódja).
4. Távolítsa el a hátsó agy védősapkáját.
5. Csavarja le a kardántengelyt a hátsó agyban rögzítő központi anyát, ehhez hajtsa végre a következő lépéseket.
Az csavar eltávolítása
5.1. Hajlítsa vissza a gyűrű homorú részeit az csavar rögzítéséhez (az ábrán nyilakkal jelölve VN 4.041) és csavarja le az anyát (1). Az csavar kicsavarásakor a keréknek a talajon kell lennie. A járművet tilos mozgatni meglazított anyákkal (1).
Az csavar felszerelése és meghúzása
5.2. Az csavar meghúzása két lépésben történik a séma szerint: 165 Nm + 60°
Figyelem: A beszereléshez mindig új anyát használjon.
Az csavar rögzítése
5.3. Egy megfelelő szerszám segítségével nyomja az csavar (1) gyűrűjét (3) a külső féltengelycsukló bordás végének (4) hornyaiba. A gyűrű rögzítő (konkáv) részének szorosan illeszkednie kell a horony felületéhez.
5.4. Festékkel jelölje meg az anyát és a bordás végét.

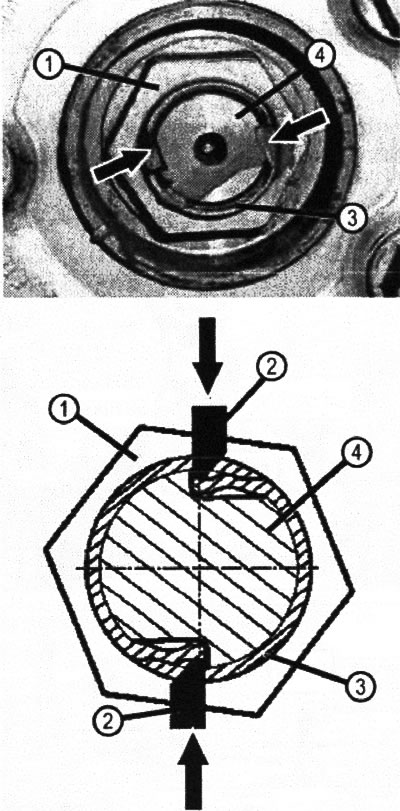

VN 4.041 1. Dió; 2. Anyarögzítő eszköz; 3. Anyagyűrű; 4. A külső féltengelycsukló bordás vége
A portál adatain alapuló anyag (MercedesMAN)
6. Engedje ki a rögzítőféket.
7. Szerelje le a kereket.
8. Szerelje le a hátsó tengely végső hajtóművét.
9. Egy rögzítő penge segítségével távolítsa el a hajtótengely (1) belső féltengelycsuklóját a végső hajtóműről (részletekért lásd. alatt).
10. Szerelje le a külső féltengelycsuklót a hátsó lengőkar agyáról (3).
11. A beszerelést fordított sorrendben végezze el.

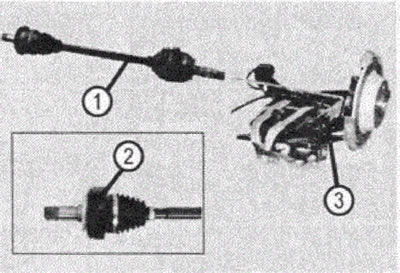

VN 4.042 1. Hátsó kerék hajtótengelye; 2. A kardántengely többletsúlya (oM646 motorral szerelt autókhoz, MC1 vagy MC2 kóddal); 3. Hátsó lengőkar
