Légfúvó kialakítás

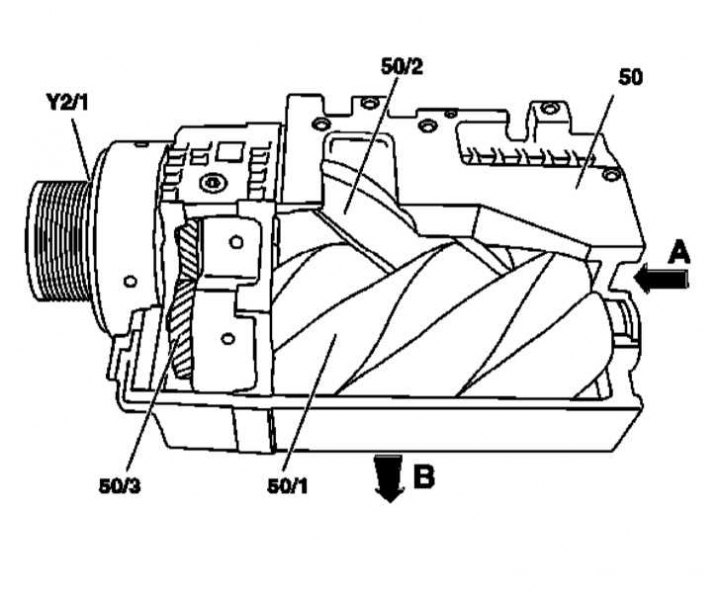

50 - Légfúvó; 50/1 - Spiráltengely 1; 50/2 - Spiráltengely 2; 50/3 - Fogaskerék; Y2/1 - A légfúvó E/mágneses tengelykapcsolója; A - Szívóoldali nyílás; B - Kiömlő oldali nyílás (a tok alja)
Légfúvó

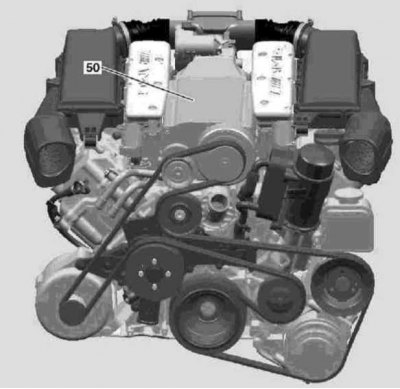

A szíjhajtású beszívott levegő feltöltő kialakítása és elhelyezkedése az ábrákon látható.
A levegő az (A) oldalon lévő lyukon keresztül jut a ventilátor munkakamrájába.
Két spirális tengely forgásának és geometriájának köszönhetően (50/1, 50/2) a munkakamra el van választva a beáramló légáramtól. A levegő össze van sűrítve A további forgás következtében a sűrített levegő a nyomóoldali B lyukon keresztül az intercooler felé tolódik.
A maximális nyomásnövekedés körülbelül 1,1 atm. az M112K-n és körülbelül 0,8 atm. az M113K-n maximális motorfordulatszámon.
A feltöltőt közvetlenül a főtengelyről egy elektromágneses tengelykapcsoló (Y2/1) és egy különálló bordás szíj hajtja meg.
