A karburátor szétszerelése
Csavarja ki a karburátor négy rögzítőanyáját.
Távolítsa el a biztonsági rugót ("1" 117. ábra).

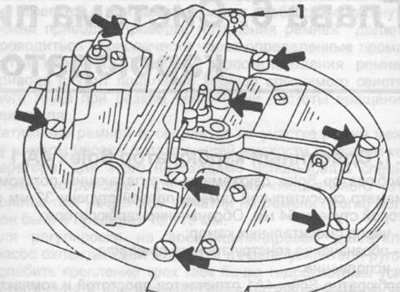

Rajz. 117. A karburátor eltávolítása.
1 - biztonsági rugó.
Távolítsa el a vezérlőrudakat.
Távolítsa el a nyolc fejű csavart, amelyek a karburátor fedelét rögzítik (nyíl az ábrán. 117), a megadott helyeken csavarhúzóval emelje fel a fedelet, majd vegye le a fedelet.
Ellenőrizze a gyorsítószivattyú működését. Ráadásul két golyóscsapból (ábrán nyilak mutatják. 118) az üzemanyagnak egyszerre kell megjelennie. Ha nincs üzemanyag a szelepekben, távolítsa el a szivattyú fedelét, ellenőrizze a membrán állapotát és fújja ki a bemeneti és kimeneti csatornákat.

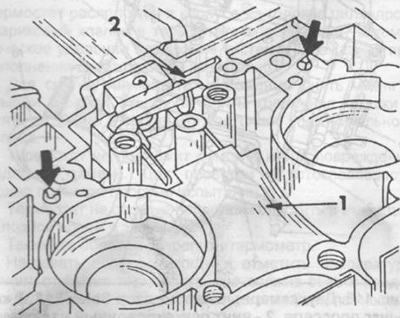

Rajz. 118. Golyóscsapok ellenőrzése.
1 - úszó,
2 - tartó.
Távolítsa el a tartót ("2", 118. ábra), és távolítsa el az úszót és a tűszelepet.
Az eredeti cikk a portálon található [MercedesMan.ru]
Távolítsa el a két fő fúvókát és a két dugót az üresjárati üzemanyag-csatornákból (lásd az ábrát. 119).

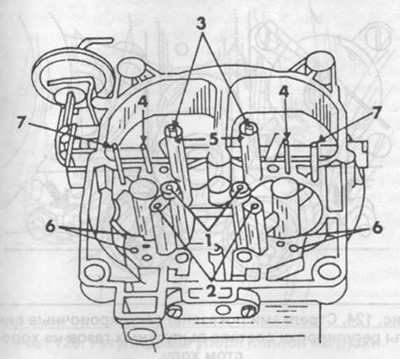

Rajz. 119. A karburátor szétszerelése.
1 - 1. fokozatú főfúvókák,
2 - üresjárati üzemanyagcsatorna dugók (üresjárati üzemanyagsugarakhoz),
3 - 2. fokozatú sugártűk,
4 - a 2. fokozatú átmeneti rendszer nyomócsöve,
5 - fő fúvókák,
6 - kalibrált lyuk üzemanyag-befecskendezéshez,
7 - a készülék nyomócsövei a keverék dúsításához az indítás során.
Karburátor tisztítás
Fújja ki sűrített levegővel a karburátortestet, az összes fúrást és nyomócsövet a karburátor burkolatában, valamint az összes fúvókát. A fúvókák tisztításához elfogadhatatlan a tű vagy drót használata, mert... A lyukak megsérülhetnek vagy méretük megváltozhat, ami befolyásolja a motor teljesítményét.
Karburátor összeállítás
Szerelje be a fúvókákat, az úszót, a tűszelepet és a tartót.
Helyezzen egy új tömítést a karburátor testére.
Ellenőrizze, hogy a tömítés elzárja-e a csatornákat a karburátortestben.
Szerelje fel a karburátor fedelét.
Húzza meg keresztben a karburátor rögzítő anyákat 15 Nm nyomatékkal.
