A karburátor megnevezése:
- 4 - keverőkamrák száma;
- A - a tervezési elv megjelölése;
- 1 - végrehajtás.
A Solex 4A1 karburátort az egyszerűség és a kompakt kialakítás, az optimális keverékképzés, a kipufogógázok károsanyag-tartalmának csökkentése és a könnyű karbantartás jellemzi.

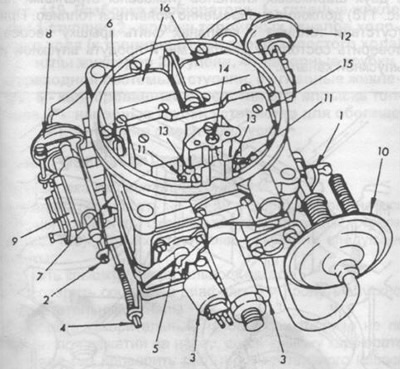

Rajz. 116. Kétkamrás karburátor Solex 4A1.1
1 - gázkar,
2 - alapjárati fordulatszám beállító csavar,
3 - alapjárati elzáró szelep,
4 - gyorsítószivattyú beállító csavar,
5 - gyorsítószivattyú fedele,
6 - indító lengéscsillapító rúd,
7 lépcsős távtartó,
8 - pneumatikus meghajtó ház,
9 - indítófedél,
10 - vákuumszabályzó,
11 - üresjárati sugár,
12 - 2. fokozatú pneumatikus hajtás-csillapító ház,
13 - tűk a légsugarak áramlási területének beállításához,
14 - a dúsító berendezés pneumatikus rendszerének dugattyúja teljes terhelésen,
15 - indítószelep,
16 - 2. fokozatú légcsappantyú.
