Csavarja le a féknyereg rögzítőjét, és egy drót segítségével akassza az első felfüggesztés mellé.
Távolítsa el a féktárcsát.
Távolítsa el az első kerékagyat (szakasz 13.2).
Csavarja ki a három rögzítőcsavart, és vegye le a féktárcsa védőburkolatát.
Nyomja össze a felfüggesztő rugót a leírás szerint szakasz 13.2 és távolítsa el a rugót az alsó lengőkarról.
Válassza le a kormányrúd gömbcsuklóját a kormánykarról, vagy távolítsa el a kormánykart a kormánytengelyhez rögzítő csavarokat, és távolítsa el a kart.
Csavarja ki a felső és alsó gömbcsuklókat rögzítő anyákat, és egy lehúzóval válassza le a gömbcsuklókat a kormánytengelyről.
Távolítsa el a kormánycsapot.
Ellenőrizze a gömbcsuklók állapotát, és szükség esetén cserélje ki azokat a pontban leírtak szerint szakasz 13.7.
A felszerelést különösen óvatosan kell elvégezni, hogy ne zavarja a felfüggesztés beállítását.
Helyezze a felső és alsó gömbcsuklókat a kormánytengely furataiba, és húzza meg a rögzítő anyákat. Húzza meg a felső anyát 40 Nm, az alsó anyát 80 Nm nyomatékkal.
Nyomja össze a felfüggesztő rugót, szerelje fel az alsó lengőkarra, ellenőrizze a rugó helyzetét a tartófelületekhez képest. Távolítsa el a rugóösszenyomó eszközt.
Szerelje fel a védőburkolatot, csavarja be az új rögzítőcsavarokat, és húzza meg őket 10 Nm nyomatékkal.
Szerelje be az első kerékagyat, és állítsa be a csapágyak axiális játékát a korábban leírtak szerint.
Ellenőrizze az első kerekek beállítását, és szükség esetén állítsa be (lásd a 13.9 pontot).
Állítsa be a fényszórókat.

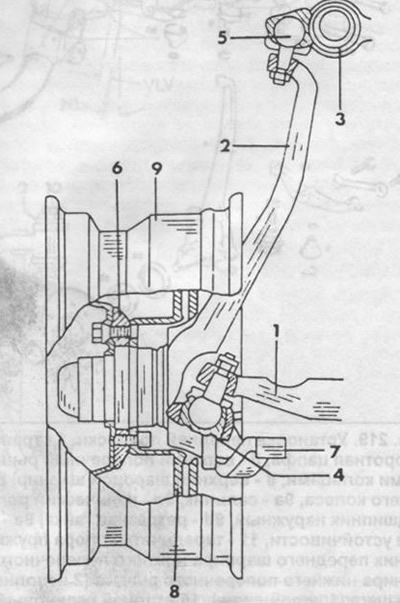

Rajz. 218. A tengely és a gömbcsuklók metszete.
1 - alsó lengőkar,
2 - forgó tengely,
3 - felső lengőkar,
4 - alsó gömbcsukló,
5 - felső gömbcsukló,
6 - első kerékagy,
7 - forgókar,
8 - féktárcsa,
9 - kerék.

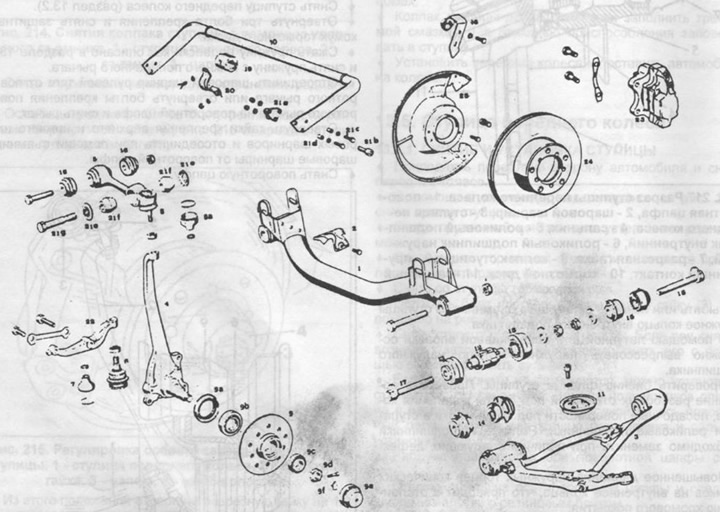

Rajz. 219. Az első felfüggesztés felszerelése.
1 - keresztirányú,
2 - védő képernyő,
3 - alsó lengőkar,
4 - forgó tengely,
5 - felső lengőkar,
6 - alsó gömbcsukló,
7 - védőburkolat zárógyűrűkkel,
8 - felső gömbcsukló,
8a - védőburkolat zárógyűrűkkel,
9 - első kerékagy,
9a - olajtömítés,
9V - belső kúpgörgős csapágy,
9c - külső kúpgörgős csapágy,
9d - hasított csavar,
9e - sapka,
9f - rugós érintkező,
10 - stabilizáló rúd,
11 - első felfüggesztés rugós támasztéka,
12 - az alsó lengőkar első csuklópántjának radiális torziós csapágya (2 verzió),
13 - az alsó lengőkar első csuklópántjának nyomócsapágya (2 verzió),
14 - az alsó lengőkar első gumicsuklója (1 előadás),
15 - az alsó lengőkar hátsó gumicsuklója,
16 - a felső lengőkar gumicsuklója,
17 - excenter csavar alátéttel és anyával az első zsanéron,
18 - excenter csavar alátéttel és hátsó zsanér anyával,
19 - az első stabilizátorrúd tartó gumiperselye,
20 - zárójel,
21a - bilincs,
21 V - szorítócsavar hatlapú foglalattal,
21c - csavarok alátétekkel és önzáró anyákkal,
21d - perselyek,
21e - Belleville alátétek,
21f - gumi persely,
21 g - csavar,
22 - forgókar,
23 - féknyereg,
24 - féktárcsa,
25 - védőburkolat,
26 - fékcső tartó.
