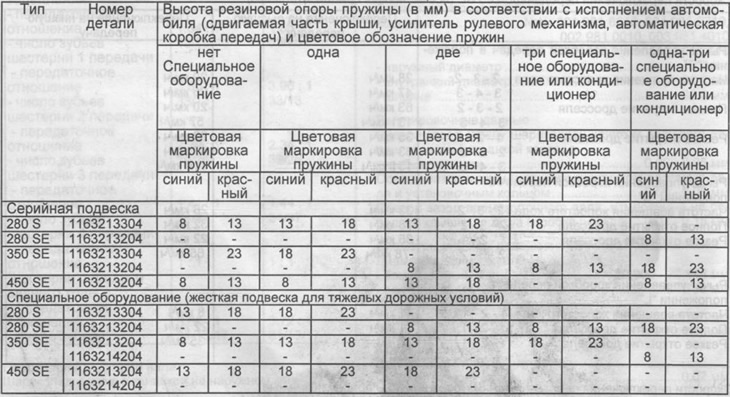

Első felfüggesztés rugós gumitartók:
- magasság 8 mm - cikkszám: 115 321 4884
- magasság 13 mm - cikkszám: 115 321 4984
- magasság 18 mm - cikkszám: 115 321 5084
- magasság 23 mm - 115 321 5184 cikkszám

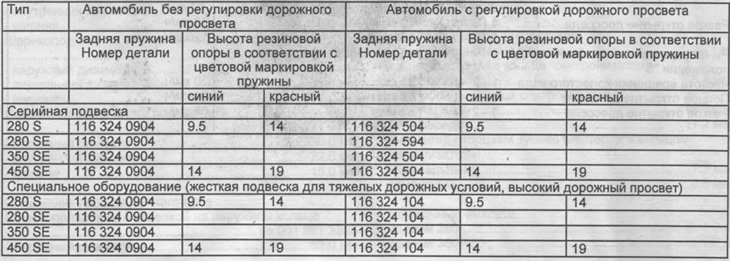

A hátsó felfüggesztés rugók felszerelése (hátsó rugós gumitartók)
Gumi rugós tartók a hátsó felfüggesztéshez:
- magasság 9,5 mm - 115 325 2244 cikkszám
- magasság 14,0 mm - 115 325 2344 cikkszám
- magasság 19,0 mm - 115 325 2444 cikkszám

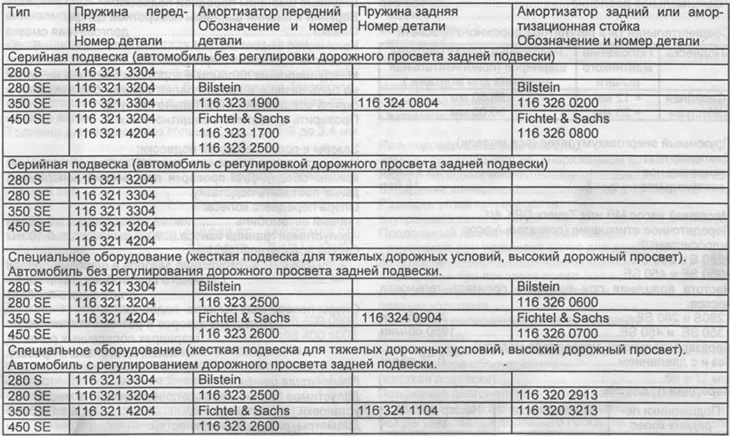

Elfogadható rugó-lengéscsillapító kombinációk

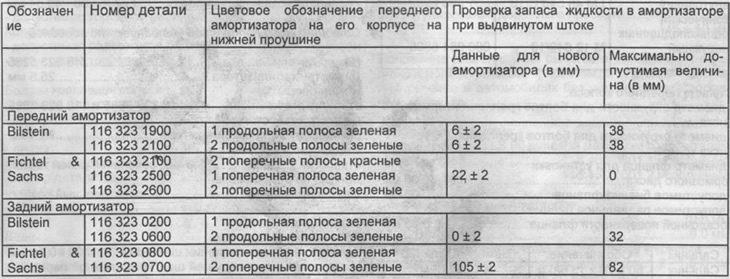

Lengéscsillapító vizsgálati adatok

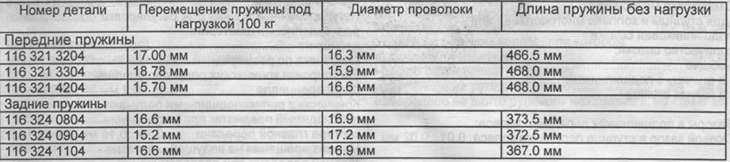

Adatok a rugók ellenőrzéséhez
Szintszabályozás
A kipufogószelep beállítása a hidraulikus rendszer nyomásának korlátozására - 30 + 6 bar
Biztonsági szelep beállítása:
- minimális nyomás - 120 bar
- maximális nyomás - 160 bar
Összekötő rúd menetmagasság-szabályozáshoz
Rugós energiatároló (minden modell)
Gáznyomás:
- névleges - 23±2 bar
- minimum - 15 bar
Olajszivattyú MV vagy Tevers DPK 4/1
Áttételi arány (motor/hidraulikus szivattyú):
A weboldal alapján készült anyag [MERCEDESMAN]
- 280 S és 280 SE - 2:1
- 350 SE és 450 SE - 2:1
Sebesség a szivattyú teljesítményének ellenőrzésekor*
- 280S és 280 SE - 200 ford./perc
- 350SE és 450 SE - 1650 ford./perc
A szivattyú teljesítménye (minden modell)
- kompresszió nélkül és kompresszióval - 0,75 l/perc

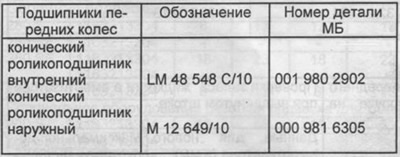

Első felfüggesztés
Első kerékagy:
- a féktárcsa rögzítőcsavarjainak kör átmérője - 104,0 mm
- kör átmérője a keréktárcsa rögzítőcsavarjaihoz - 112,0 mm
- karima átmérője a féktárcsa felszereléséhez - 79,97-80,00 mm
- megengedett karima kifutás - 0,03 mm
- a karima ülőfelületének megengedett sugárirányú kifutása - 0,05 mm
Kenőanyagok:
kerékagy és sapka többcélú vagy csapágyzsírhoz zsír mennyisége:
- összesen - 60 g
- a csapágyas agyban - 45 g
- az agysapkában - 15 g
Első kerék csapágyhézagok:
Axiális hézag az első kerékagyban - 0,01...0,02 mm
Axiális hézagellenőrző - 136 589 0421 vagy 116 589 1212 00 és számjelző
Első felfüggesztés gömbcsuklók:
Felső és alsó tengelycsapok
- Kenés – hosszan tartó kenés
- A kenőanyag mennyisége - 5 - 6 g
A zsanérok állapotának ellenőrzése
Nincs különbség a labdát pin-kódját, majd a zsanért, a test, a labda pedig a pin kell forgatni, relatív, hogy a testet anélkül, hogy zavaró vagy nyikorog.
Ellenőrizze a védőburkolat épségét.
Rések az első felfüggesztés pórusaiban:
Mérje meg a kerékhézagot (a felniperem alján). Az ellenőrzéshez helyezzen egy állványt az alsó lengőkar alá.
Első keréktámasz:
- új autó - 0,03 mm
- megengedett kopási határ - 0,10 mm
Kormányzott tengelytámaszok: nincsenek hézagok a gömbcsuklókban sem új autónál, sem hosszú futásteljesítmény után
Felfüggesztési lengőkaros támasztékok: hosszú futás után nincsenek hézagok a lengőkarok gumi-fém csatlakozásaiban
Forgótengely
A munkafelületek megengedett kifutása a csapágyak beépítési helyén 0,05 mm
Munkafelület átmérők:
- külső csapágy - 21,44 - 21,43 mm
- belső csapágy - 34,93 - 34,92 mm
- olajtömítés - névleges - 50,00 - 49,84 mm
Első felfüggesztés keresztfa Stabilizátor:
- Cikkszám - 16 323 5265
- Stabilizátor átmérője - 25,5 mm
- Stabilizátor támogatási szám - 116 323 3685 és 116 323 3585
- A stabilizátor gumi tartójában lévő furat átmérője 23,5 mm
- A furat excentricitása - 3 mm, kék pont jelzi
- Az első kerék beállítási adatai - lásd a külön részt
