Зняцце

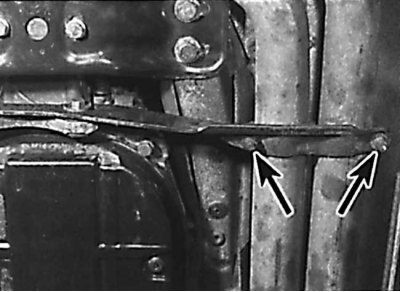

Размяшчэнне гаек мацавання прыёмнай выхлапной трубы да кранштэйна каробкі перадач

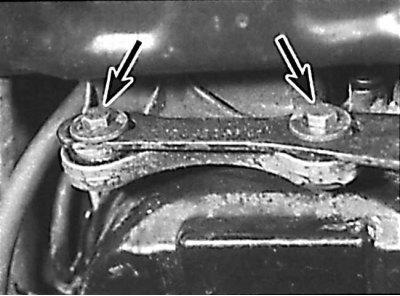

Размяшчэнне нітаў мацавання кранштэйна прыёмнай выхлапной трубы да скрынкі перадач

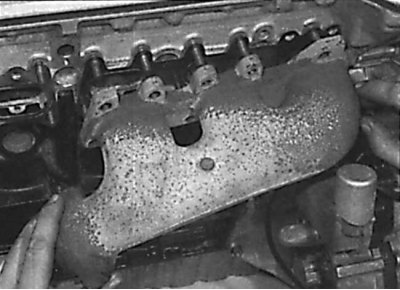

Зняцце перадпакоя часткі выпускнога калектара з галоўкі блока цыліндраў на бензінавага рухавіка DOHC 3,0 л

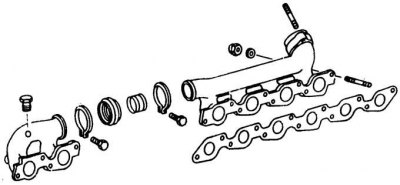

Выпускны калектар 6-цыліндравага дызельнага рухавіка з турбанагнетацелем 3,0 л
1. Падніміце перадпакой частка аўтамабіля і зафіксуйце на падстаўках.
2. Адкруціце гайкі і зніміце U-вобразную клямар, якая мацуе прыёмную выхлапную трубу да кранштэйна каробкі перадач (гл. мал. Размяшчэнне гаек мацавання прыёмнай выхлапной трубы да кранштэйна каробкі перадач).
3. Адкруціце ніты, якія мацуюць кранштэйны прыёмнай выхлапной трубы да скрынкі перадач (гл. мал. Размяшчэнне нітаў мацавання кранштэйна прыёмнай выхлапной трубы да скрынкі перадач).
4. На мадэлях з 6-цыліндравымі бензінавымі рухавікамі SOHC адкруціце і зніміце цеплатрывалы экран з ніжняга боку калектара.
5. Выкарыстоўваючы дамкрат, падтрымайце перадпакой частка выхлапной сістэмы дамкратам і адлучыце прыёмную выхлапную трубу ад выпускнога калектара.
6. На мадэлях з бензінавага рухавіка зніміце паветраны фільтр.
7. Адзначце размяшчэнне крапежнай клямары і адкруціце трубу для маца вымярэння ўзроўня алею. На мадэлях з сістэмай упырску паліва адкруціце распыляльнік паветра ад выпускнога калектара і перамесціце яго ў бок. На мадэлях з сістэмай паўторнага спальвання адпрацаваных газаў выкруціце клапан EGR і зніміце трубы з выпускнога калектара.
[Поўны артыкул даступны на рэсурсе: www.MercedesMan.ru]
8. Адкруціце гайкі мацавання выпускнога калектара і зніміце калектар са стоек галоўкі блока цыліндраў. Зніміце пракладку выпускнога калектара. На мадэлях з 6-цыліндравымі рухавікамі выпускны калектар складаецца з двух частак. На дызельных рухавіках з турбанагнетальнікам дзве часткі выпускнога калектара злучаныя патрубкам (гл. мал. Зняцце пярэдняй часткі выпускнога калектара з галоўкі блока цыліндраў на бензінавага рухавіка DOHC 3,0 л, Выпускны калектар 6-цыліндравага дызельнага рухавіка з турбанагнетальнікам 3,0 л). Прыслабце хамуты мацавання злучальнага патрубка і падзеліце дзве часткі выпускнога калектара.
Ўстаноўка
1. Устаноўка вырабляецца ў паслядоўнасці, зваротнай зняццю з улікам наступных момантаў.
2. Выконваючы асцярожнасць і выкарыстоўваючы пластыкавы або драўляны скрабок, ачысціце спалучаныя паверхні выпускнога калектара і галоўкі блока цыліндраў.
3. На 6-цыліндравых бензінавых рухавіках SOHC отбортованная абза пракладкі впускного калектара павінна быць накіравана да калектара.
4. На мацаванні выпускнога калектара выкарыстоўвайце новыя гайкі.
