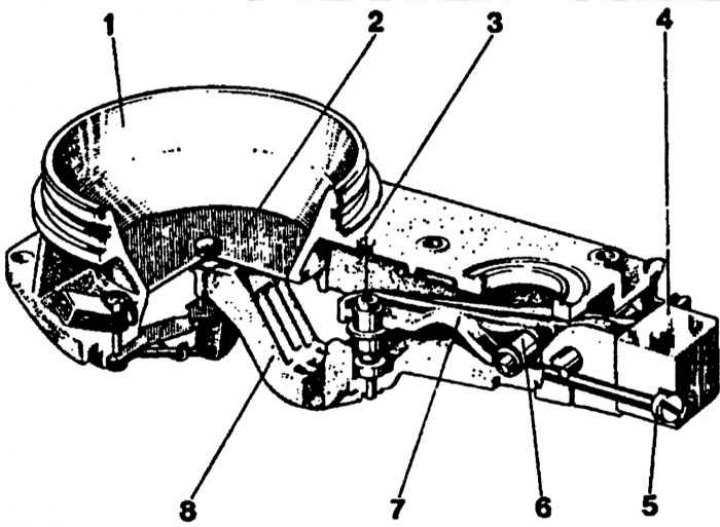

Измерител на разхода на въздух в системата за впръскване на гориво "K-Jetronic"
1 - тръба на Вентури; 2 - притискащ диск; 3 - регулиращ винт за качеството на сместа (състав); 4 - противотежест; 5 - заключващ винт; 6 - водач на разпределителното бутало; 7 - лост за регулиране; 8 - подвижен лост на притискащия диск
Разходомерът на въздуха е тръба на Вентури 1, вътре в която се движи диск под налягане 2, монтиран на подвижен лост 8. Преместването на диска под налягане се предава през лоста към разпределителното бутало на дозатора за гориво. Балансът на паралелните движения на диска под налягане на разходомера за въздух и разпределителното бутало се осигурява от противотежест 4.
С помощта на винт 3 се регулира относителното положение на диска под налягане на разходомера за въздух и буталото за дозиране на горивото, като по този начин се променя съотношението на въздуха и горивото в работната смес във всички точки на кривата на ускорението. Позицията на винт 3 е регулирана фабрично. Ако е необходимо, винт 3 може да се използва за регулиране на съдържанието на въглероден окис (CO) в отработените газове (при завиването сместа става по-постна).
