2.0 л двигател
Внимание! Ако частите за управление на клапана трябва да се използват отново, те трябва да бъдат монтирани отново на първоначалните им места. За да избегнете объркване на частите, направете панел, за да ги съхранявате.
Премахване
1. Отстранете главата на цилиндъра и я поставете върху дървени ленти, така че клапаните да се поддържат отдолу.
2. Свалете семерингите.
3. Наклонете главата на цилиндъра настрани и извадете клапаните от водачите.
4. Почистете клапаните.
5. Вентили с изгорели клапанни дискове, твърде ниска височина на клапанния диск (h) или износени или надраскани стебла трябва да се сменят. За гранична стойност (h) вижте таблицата Размери на вентилите.

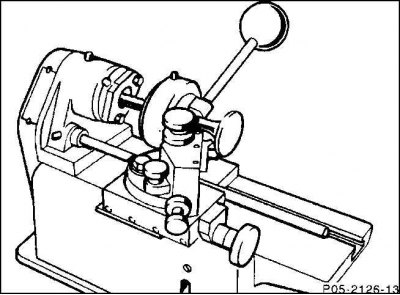

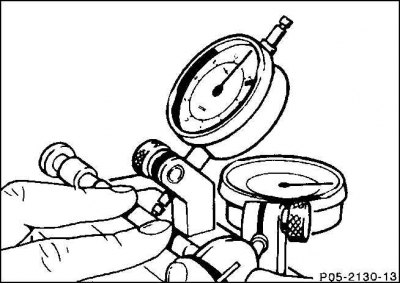

6. Сервизът може да провери стъблото на клапана за биене и да направи корекции на ъгъла на повърхността на сядане на клапана. Максимално биене на стеблото на клапана и леглото на клапана: 0,03 mm.

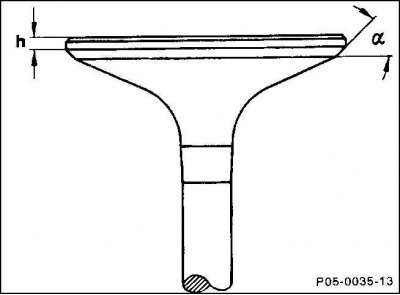

Внимание! При извършване на каквито и да е операции по обработка на клапани трябва да се има предвид, че ъгълът на диска на клапана е a = 45° + 15°. Забележка: Стеблото на клапана и стеблото за двигатели 2,2/2,5 л имат 3 пръстеновидни канала.
Монтиране
1. Преди да монтирате вентила, проверете водачите на клапана и, ако е необходимо, променете леглото на клапана.
2. Почистете стеблото на клапана там, където частите на стеблото се срещат.
3. Смажете леко стеблото на клапана и водача на клапана с двигателно масло и монтирайте клапана.
4. Задайте нови маслоотражательные шапки.
5. Монтирайте пружината на клапана.
6. Монтирайте всички останали клапани, като внимавате да не смесите всмукателните и изпускателните клапани.
7. Инсталирайте тласкача на диска.
8. Монтирайте главата на цилиндъра.

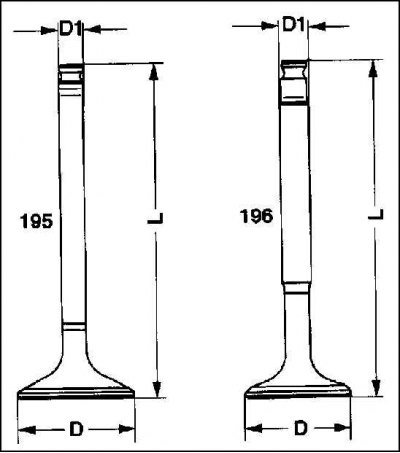

Размери на клапаните
| Входящ клапан (195) | Освобождаващ клапан (196) |
2.0 L двигатели | |
| D = 37,9 – 38,1 mm | D = 34,9 – 35,1 mm |
| D1 = 7,97 – 7,955 mm | D1 = 8.960 – 8.945 mm |
| L = 106,4 мм | L = 106,4 мм |
| h (ново) = 1,75 – 2,05 mm | h (ново) = 1,75 – 2,05 mm |
| h (максимум) = 1,6 mm | h (максимум) = 1,6 mm |
Двигатели: 2.2/2.5 L | |
| D = 29 мм | D = 26 mm |
| D1 = 6 мм | D1 = 6 мм |
