Смяна и проверка на въгленовите четки на генератора/регулатора на напрежението

Регулаторът на напрежението е вграден в държача на въглеродната четка. Въглеродните четки могат да се сменят поотделно, въпреки че това изисква известно умение; средно се износват, след като автомобилът е изминал приблизително 120 000 км. Препоръчваме да смените въглеродните четки малко по-рано.

Оттегляне

1. Извадете генератора.

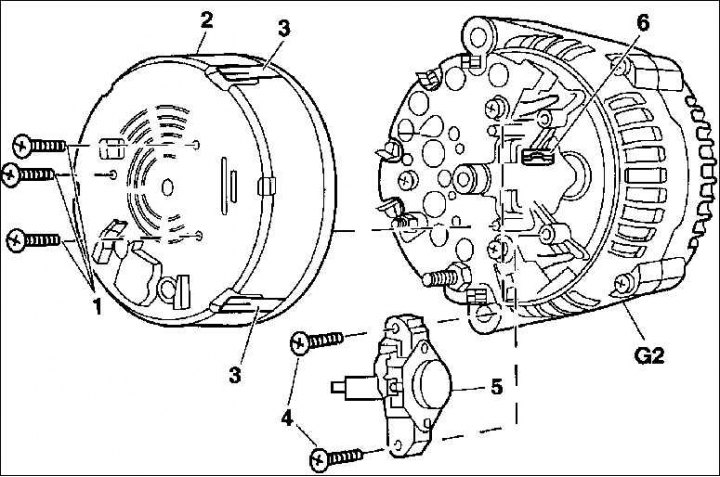

2. Свалете болтовете (1), разкачете пружинните скоби и отстранете защитния капак (2). Развийте болтовете (4) и премахнете регулатора (5).

3. Сменете въглеродните четки, като разпоите многожилния свързващ гъвкав проводник.

4. Проверете контактните пръстени за износване и, ако е необходимо, ги шлайфайте и полирайте.

Инсталация

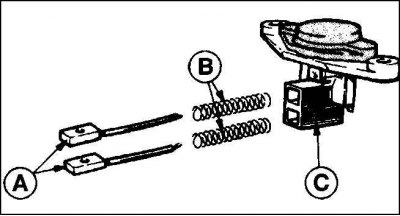

1. Поставете нови въглеродни четки (А) и извори (IN) в държача на въглеродната четка (СЪС) и запоете връзките.


2. За да предотвратите издигането на калаения припой в гъвкавия проводник при запояване на нови четки, подпрете многожилния свързващ гъвкав проводник на четките с клещи.

внимание! Поради високото издигане на калаената спойка, многожилните свързващи гъвкави проводници стават твърди и въглеродните четки стават неработещи.

3. Инсталирайте регулатора на напрежението и го завийте здраво. Когато инсталирате, обърнете внимание на факта, че издатината за свързване към тялото на автомобила е в непосредствена близост до регулатора.

4. След като инсталирате нови въглеродни четки, проверете ги за лесно движение в техните държачи.

5. Поставете защитния капак на генератора и го завийте.

6. Инсталирайте генератора.
