Az ellenőrzéshez a következő műveleteket kell végrehajtania:
Távolítsa el a légszűrőt.

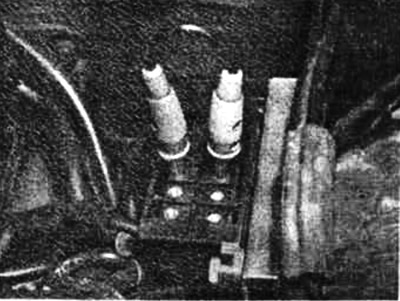

Távolítsa el az üzemanyag-tápszivattyú relé csatlakozóját és a 7. és 8. kapcsot egy vezetékdarabbal, hogy a szivattyú nyomást hozzon létre az üzemanyagrendszerben.

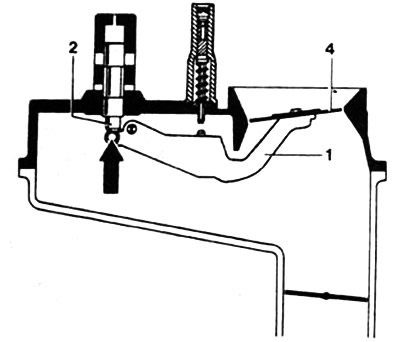

Nyomja meg az áramlásmérőt (4) le. Ugyanakkor állandó ellenállás érezhető, rándulások nélkül.
Gyorsan emelje fel az áramlásmérő fedelét. A lengéscsillapító szabadon mozog, annak a ténynek köszönhetően, hogy a vezérlődugattyú (2) felemelkedik a beállító karból (1) lassítással.
Ha nehezen vagy rándulva mozgatja a beállítókart vagy az elosztódugattyút, cserélje ki az üzemanyag-elosztót.

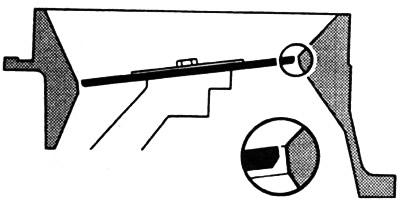

Az áramlásmérő csappantyújának felületét egy vonalba kell helyezni a szívócső ferde kezdetének felső felületével. Az áramlásmérő csappantyújának felülete legfeljebb 0,5 mm-rel magasabb lehet.

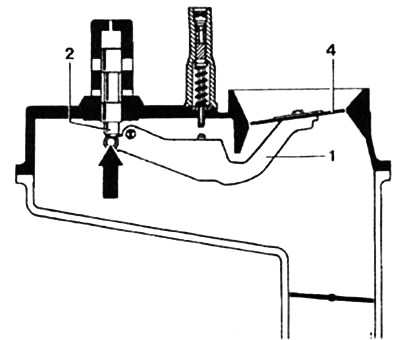

Ha az áramlásmérő csappantyúja megfelelően van beállítva, 1-2 mm-es résnek kell lennie a beállító kar között (1) és elosztó dugattyú (2). A hézag ellenőrzése az áramlásmérő redőnyének enyhe lenyomásával történik, amíg enyhe ellenállást nem érez.
Az áramlásmérő csappantyú helyzetének beállításához hajtsa végre a következő műveleteket:

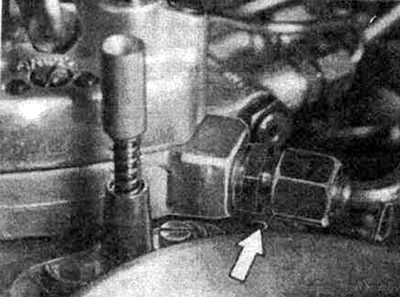

Ha a pozíció túl magas, ütögesse le a lyukasztót a vezetőcsapon (lásd a nyilat).
Figyelem: Ne hajtsa túl mélyre a csapot.
Alacsony szívatóállás mellett távolítsa el az üzemanyag-keverék-állítót, és enyhén ütögesse ki alulról a vezetőcsapot.
Figyelem: próbáld. a lehető legkevesebbet kell a csap beállításához folyamodni.
Szerelje be a légszűrőt és állítsa be a motor alapjárati fordulatszámát.
