Cuprins: Îndepărtare ↡ Instalare ↡
Îndepărtare
1. Demontați motorul.
2. Scoateți pistoanele.
3. Scoateți pompa de ulei.
4. Scoateți capacul curelei de distribuție.
5. Scoateți fulia dințată 8 a arborelui cotit (figura 3.19a).
6. Scoateți capacele lagărelor principale 5 și 6. Dispozitivele de reglare a jocului axial sunt instalate pe capacul celui de-al cincilea lagăr principal 6 (figura 3.19b).
7. Scoateți căptușelile inferioare 3.
8. Scoateți arborele cotit 1 din blocul cilindrilor.
9. Scoateți căptușelile superioare 2.
10. Verificați dacă lagărele principale 2 prezintă uzură.
11. Ștergeți conducta principală de ulei de motor.
12. Măsurați dimensiunile principale ale arborelui cotit și, dacă este necesar, efectuați reparațiile. Dimensiunile arborelui cotit sunt date în tabelul 3.7.
Instalare
13. Montați arborele cotit 1.
14. Verificați șuruburile 7 care fixează capacele lagărelor principale.
Diametrul filetului: M14. Lungimea șurubului nou: 114,0 mm. Lungime admisibilă: 116,0 mm.
15. Montați capacele lagărelor principale 5.
16. Determinați grosimea dispozitivului de reglare a jocului axial și instalați capacul 6.
17. Instalați fulia dințată 8 a arborelui cotit.
18. Instalați pistoanele și bielele.
19. Instalați pompa de ulei.
20. Montați capacul curelei de distribuție.
21. Înlocuiți elementul filtrului de ulei.
22. Înlocuiți răcitorul de ulei.
23. Instalați motorul.

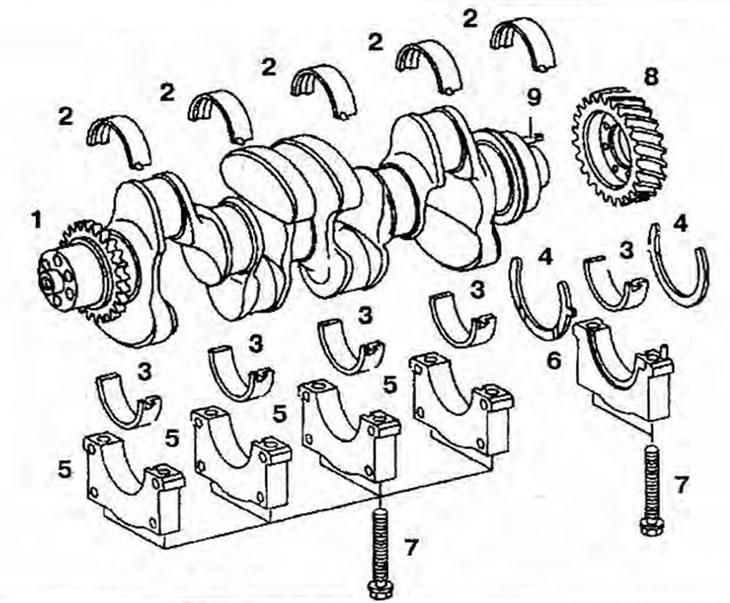

Figura 3.19a. Arbore cotit: 1 - Arbore cotit; 2 - Căptușeli superioare; 3 - Căptușeli inferioare; 4 - Regulatoare de joc axial; 5, 6 - Capace rulmenți principali; 7 - Șuruburi de montare a capacului rulmentului principal; 8 - Roată dințată arbore cotit; 9 - Deget.

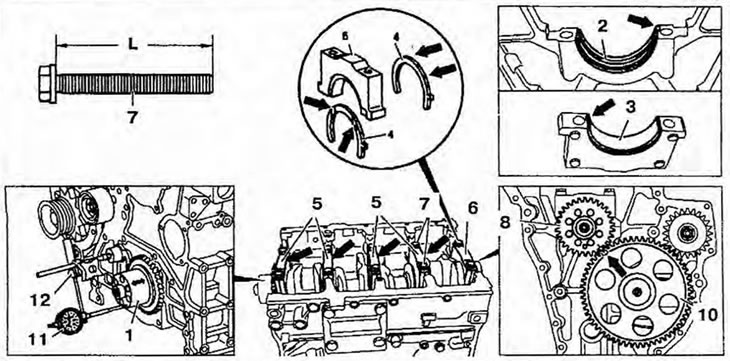

Figura 3.19b. Arbore cotit: 1 - Arbore cotit; 2 - Căptușeli superioare; 3 - Căptușeli inferioare; 4 - Regulatoare de joc axial; 5,6- Capace rulmenți principali; 7 - Lungimea șurubului capacului rulmentului principal; 8 - Roată dințată arbore cotit; 10 - Roata arborelui cu came; 11 - Indicator; 12 - Suport.
(Material preluat dintr-o resursă web: «Mercedesman.ru»)
Tabelul 3.7. Dimensiunile arborelui cotit
| Parametri | Motoare 904 | |
| Lățimea fusului lagărului principal, mm | Standard | 31.000-31.062 |
| Dimensiune remanentă -0.3 | 31.300-31.362 | |
| Dimensiune remanentă -0.5 | 31.500-31.562 | |
| Joc axial, mm | 0.16-0.38 | |
| Grosimea regulatorului de joc axial, mm | Standard | 3.240-3.300 |
| Dimensiune remanentă 0.3 | 3.540-3.600 | |
| Mărime reutilizabilă 0,5 | 3.740-3.800 | |
| Diametrul fusului arborelui cotit, mm | Standard | 85.990-86.010 |
| Dimensiune remanentă -0.1 | 85.890-85.910 | |
| Dimensiune remanentă -0,25 | 85.740-85.760 | |
| Dimensiune remanentă -0.5 | 85.490-85.510 | |
| Mărime reutilizabilă -0,75 | 85.240-85.260 | |
| Dimensiune remanentă -1.0 | 84.990-85.010 | |
| Diametrul interior al orificiului pentru fusul rulmentului principal al arborelui cotit, mm | Standard | 86.066-86.108 |
| Dimensiune remanentă 0.1 | 85.966-86.008 | |
| Dimensiune remanentă 0,25 | 85.816-85.858 | |
| Mărime reutilizabilă 0,5 | 85.566-85.608 | |
| Mărime reutilizabilă 0,75 | 85.316-85.358 | |
| Mărime reutilizabilă 1.0 | 85.066-85.108 | |
| Lățimea fusului lagărului principal, mm | 31.0-31.2 | |
| Ovalitatea admisibilă a fusurilor arborelui cotit, mm | 0.005 | |
| Conicitate admisibilă, mm | Gâtul rădăcinii | 0.005 |
| Știft de manivelă | 0.005 | |
| Duritatea fusurilor arborelui cotit, HRC | 52 | |
| Convex | Gâtul rădăcinii | 0.000-0.004 |
| Știft de manivelă | 0.000-0.004 | |
