21.1. Garnitură de etanșare a arborelui cotit față
Îndepărtare
1. Scoateți scripetele cu canelură 1 (figura 3.21a).
2. Fixați extractorul 3 cu trei șuruburi (3,2 mm) 4 pe garnitura de etanșare 2.
3. Scoateți garnitura de etanșare 2.
4. Verificați suprafața arborelui cotit pentru a depista zgârieturi sau uzură de la etanșare.
Instalare
5. Instalați manșonul de ghidare 5 pe arborele cotit și împingeți garnitura de etanșare 2 de-a lungul manșonului de ghidare.
6. Apăsați garnitura 2 pe pompa de ulei. Adâncimea de plantare: 1,5 mm.
7. Instalați scripetele cu canelură 1.

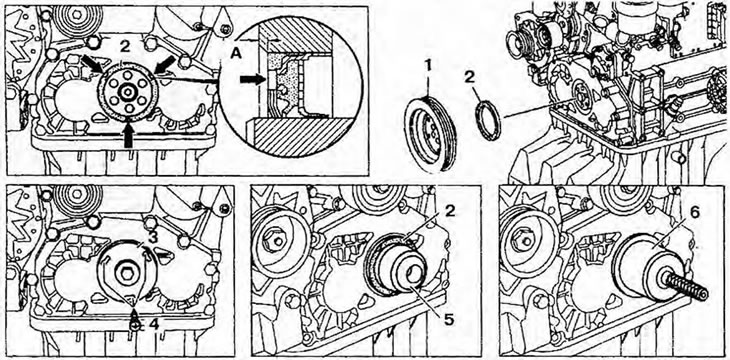

Figura 3.21a. Garnitură de etanșare a arborelui cotit față: 1 - Scripete cu canelură; 2 - Sigiliu; 3 - Extractor; 4 - Șuruburi; 5 - Bucșă de ghidare; 6 - Lovitură de pumn; A - Adâncimea de plantare.
21.2. Garnitură de etanșare arbore cotit spate
Îndepărtare
1. Scoateți volanta 1 (figura 3.216).
2. Apăsați garnitura de etanșare 2.
3. Verificați suprafața volantei pentru a depista zgârieturi sau uzură de la garnitură.
Instalare
4. Instalați garnitura de etanșare 2 în capacul curelei de distribuție și apăsați-o.
Publicație retipărită din această resursă (mercedesman.ru)
5. Instalați volanta 1.

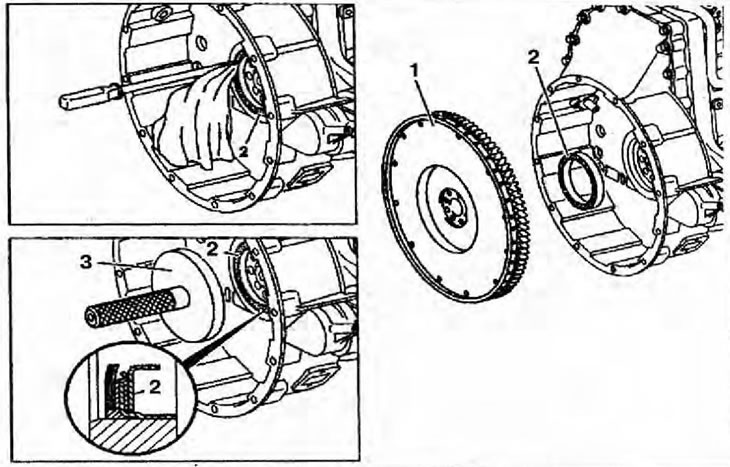

Figura 3.21b. Garnitură de etanșare spate a arborelui cotit: 1 - Volantă; 2 - Sigiliu; 3 - Lovitură de pumn.
