Îndepărtare
1. Scoateți capacul inferior al motorului 1 (figura 2.63).
2. Scoateți degetul 3.
3. Deșurubați bara de protecție față 2 din suport și scoateți-o.
4. Scoateți grila radiatorului 4.
5. Scoateți panoul decorativ 5 de sub grila radiatorului.
6. Goliți lichidul de răcire.
7. Deconectați conectorii cablurilor de la senzorul de temperatură a aerului de admisie.
8. Deconectați conducta de admisie 8 de la filtrul de aer.
9. Deconectați conductele 7 și 9 de la turbocompresor.
10. Deconectați tuburile de la vasul de expansiune și conductele superioare și inferioare de la radiator.
11. Deșurubați șuruburile de montare a grinzii frontale.
(Material împrumutat dintr-o resursă online: «www.mercedesman.ru»)
12. Scoateți grinda frontală împreună cu radiatorul 6.
Instalare
13. Instalarea se efectuează în ordine inversă demontării.

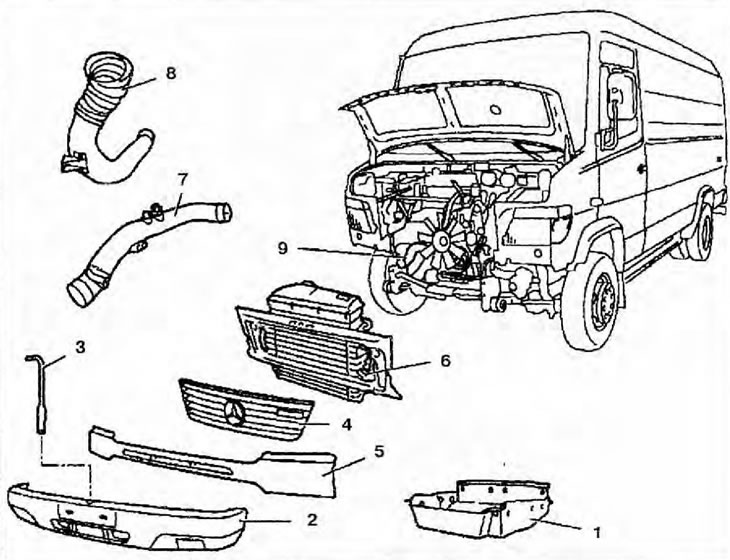

Figura 2.63. Radiator sistem de răcire: 1 - Capac motor; 2 - Bară de protecție; 3 - Deget; 4 - Grilă radiator; 5 - Panou decorativ frontal; 6. Radiator cu grindă frontală; 7, 9 - Conducte de alimentare cu aer comprimat; 8 - Țeavă de admisie.
