Îndepărtare
1. Deconectați cablul negativ de la baterie.
2. Goliți lichidul de răcire.
3. Scoateți radiatorul împreună cu grila frontală (motoare 602.980).
4. Scoateți carcasa ventilatorului.
5. Scoateți ventilatorul.
6. Scoateți cureaua de transmisie a generatorului.
7. Deșurubați șuruburile 6 și scoateți fulia pompei de răcire (figura 2.62).
8. Slăbiți șuruburile 4 și deșurubați-le.
9. Trageți complet înapoi rola de tensionare 1.
10. Scoateți pompa de lichid de răcire 3 împreună cu garnitura 2.
Instalare
11. Instalarea se efectuează în ordine inversă față de demontare. Capacitate sistem de răcire: 10,0 l.

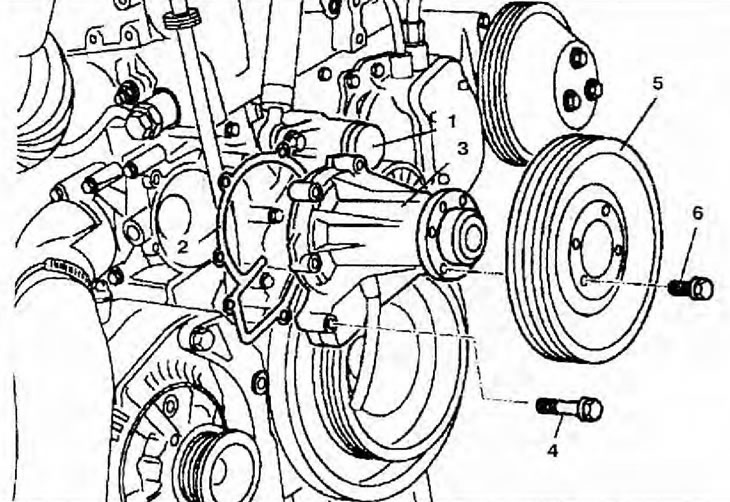

Figura 2.62. Pompa sistemului de răcire: 1 - Rolă tensionatoare; 2 - Garnitură; 3 - Pompă sistem de răcire; 4, 6 - Șurub; 5 - Roata pompei sistemului de răcire.
