Demontarea
Scoateți pistoanele (vezi secțiunea Demontare și instalare segmentelor de piston).
Examinare

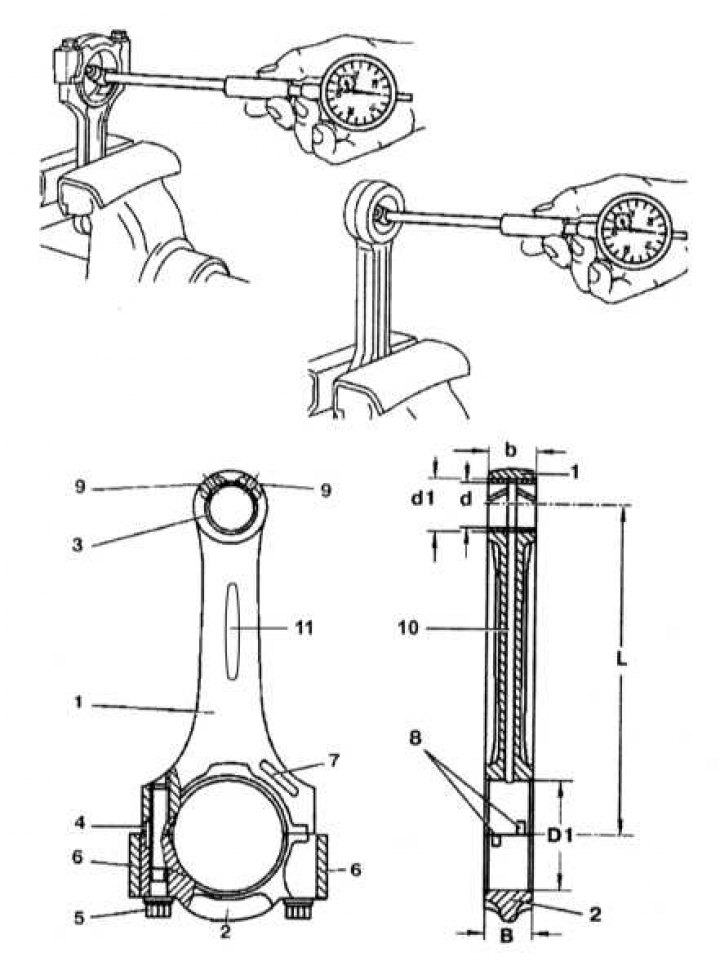

Verificarea diametrelor capetelor de biele superioare și inferioare cu ajutorul unui indicator

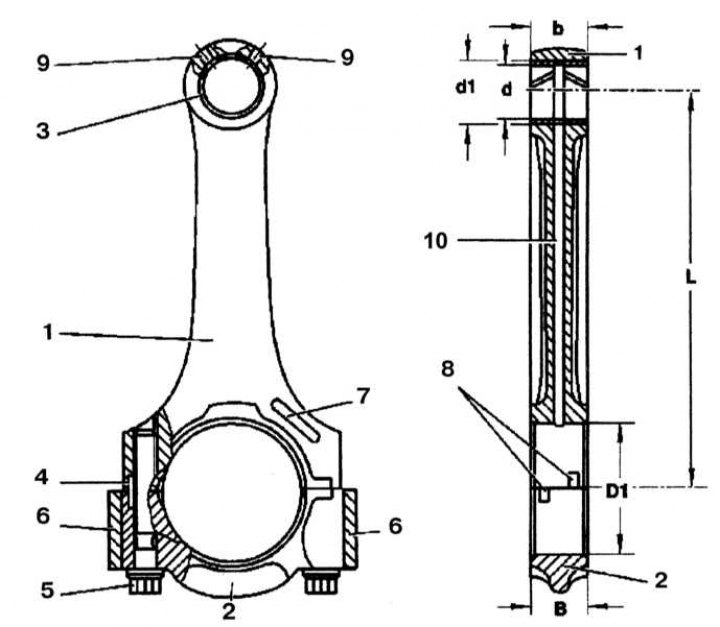

Dimensiunile principale ale bielei
1 - Biela; 2 - Capacul bielei; 3 - Bucșă capului bielei superior; 4 - Canalul cheii; 5 - Şurubul capacului bielei; 6 - Echilibrarea greutăților; 7 - Câmp de identificare a bielei; 8 - Caneluri pentru instalarea căptușelilor; 9 - Canale de ulei (motor 902.980); 10 - Canal de ulei (motor 601.943); "b" - Lățimea capului bielei superior; "B" - Lățimea capului bielei inferior; "d" - Diametrul interior al bucșei capului superior al bielei; "d1" - Diametrul orificiului pentru bucșa capului superior al bielei; "D1" - Diametru; "L" - Distanța dintre centrele capetelor de biele
1. Verificați bielele pentru a nu se păta, bavuri și zgârieturi.
2. Deșurubați șuruburile de montare și scoateți capacele bielei.
3. Măsurați diametrele capetelor de biele inferioare și superioare. Dacă valoarea măsurată este mai mare decât valoarea admisă, suprafața de contact a capacului bielei este împletită cu 0,2 mm.
Nota. Bielele motorului 601.943 sunt aceleași cu cele folosite la modelele fără turbocompresor, 602.980 - cu turboalimentare. Dacă este mai mare decât este permis, înlocuiți bucșa. Caracteristicile dimensionale ale bielelor sunt date în Specificații.
Verificați diametrul interior al bucșei capătului superior al bielei.
Instalare
Instalarea se efectuează în ordinea inversă a demontării.
