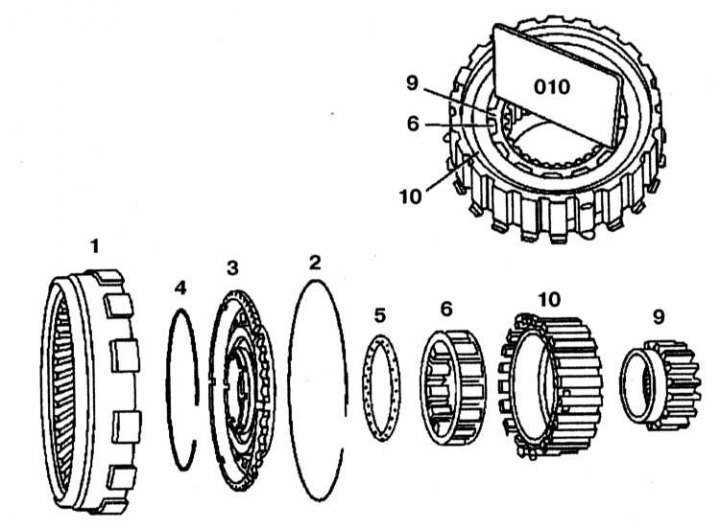

Szabadonfutó kivitel
1 - Korona fogaskerék; 2, 4 - Rögzítő gyűrűk; 3 - Tömítés; 5 - O-gyűrű; 6 - Gördülőcsapágy; 9 - A tengelykapcsoló belső gyűrűje; 10 - A tengelykapcsoló külső gyűrűje
1. Szerelje szét a sebességváltót (lásd a fejezetet A sebességváltó szét- és összeszerelése).
2. Távolítsa el a rögzítőgyűrűt (2).
3. Anélkül, hogy szétszerelné, távolítsa el a tengelykapcsolót (szerelvényt) a koronafogaskerékről (1).
4. Távolítsa el a rögzítőgyűrűt (4).
5. Távolítsa el a tömítést (3).
6. Távolítsa el az O-gyűrűt (5).
7. Távolítsa el a tengelykapcsoló belső gyűrűjét (9) a gördülőcsapágyról (6).
8. Távolítsa el a gördülőcsapágyat (6).
9. Ellenőrizze a tengelykapcsoló külső gyűrűjét (10), a görgőscsapágyat (6) és a tengelykapcsoló belső gyűrűjét (9), hogy nem kopott-e.
10. Ellenőrizze a tengelykapcsoló tengelyirányú hézagát. 0,05-0,2 mm-en belül kell lennie.

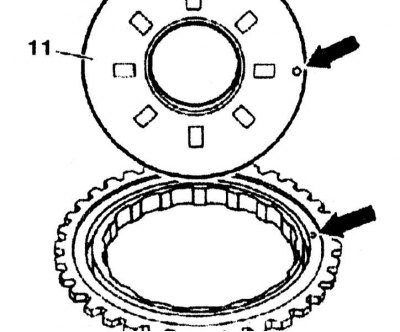

11. Szerelje be a tömítést (11) úgy, hogy a tengelykapcsoló külső gyűrűjén lévő csap (nyíl) illeszkedjen a furatba.
A cikk a webportálról kölcsönzött (MercedesMAN)

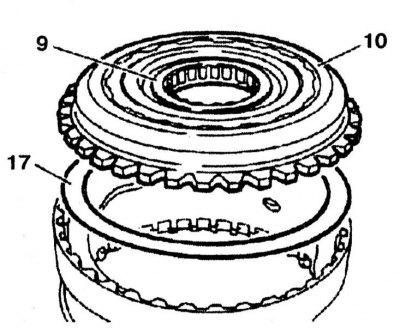

12. Szerelje be a tömítést (17) és a tengelykapcsoló külső gyűrűjét 10 a belső gyűrűvel (9) a csatlakozó tartóba.

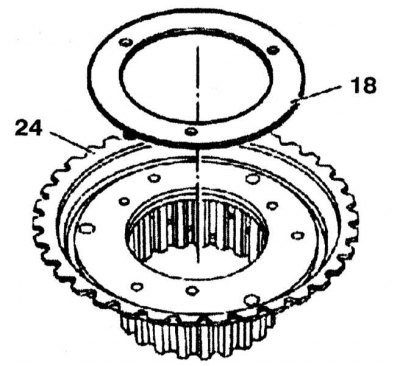

13. Szerelje be a nyomóalátétet (18) a belső tárcsába (24).

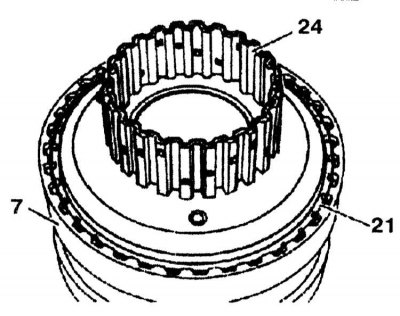

14. Szerelje be a belső lemezt (24) a csatlakozó tartóba (7). Szerelje fel a rögzítőgyűrűt (21).

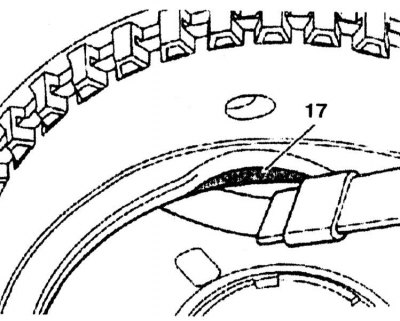

15. Ellenőrizze az axiális hézagot a tömítés (17) és a csatlakozó tartó (7) között, az axiális hézagot a tömítések kiválasztásával állíthatja be. A tömítések 0,1, 0,2 és 0,3 mm vastagságban kaphatók.
