Szétszerelés
Bolygóhajtómű tervezés

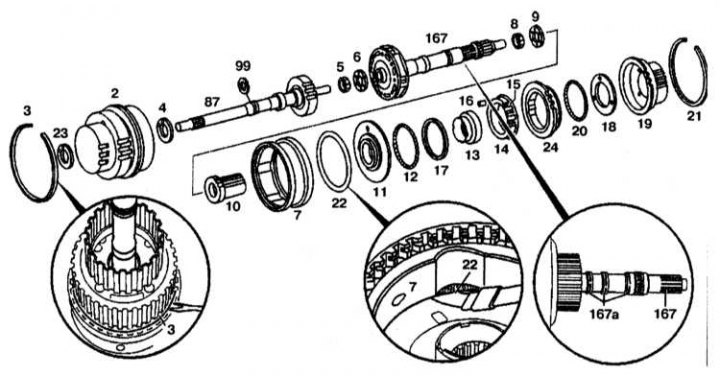

2 - Első bolygókerekes hajtómű; 3 - Rögzítőgyűrű; 4, 6, 8, 23 - Nyomócsapágyak; 5, 9 - Radiális csapágyak; 7 - Csatlakozási támogatás; 10 - Napvédő felszerelés; 11, 17, 22 - Alátétek; 12, 20 - O-gyűrűk; 13 - A szabadonfutó belső gyűrűje; 14 - Gördülőcsapágy; 15 - Tavasz; 16 - Hengeres görgők; 18 - Nyomóalátét; 19 - Belső tengelykapcsoló tárcsa K2; 21 - Zárógyűrű; 24 - Tolómérő; 87 - Hajtótengely; 99 - Kenőgyűrű; 167 - Kimenő tengely bolygókerekes hajtóművel; 167a - Teflon gyűrűk
1. Szerelje szét a sebességváltót (4. fejezet).
2. Távolítsa el az olajgyűrűt (99).
3. Távolítsa el a teflon gyűrűket (167a) a kimenő tengelyről (167).
(A portál adatain alapuló anyag: mercedesman)
4. Szerelje fel a fogaskerekeket a kimenőtengellyel (167) a rögzítőszerkezetre.
5. Csavarhúzóval távolítsa el a rögzítőgyűrűt (3).
6. Távolítsa el az első bolygókerekes hajtóművet (2) és a nyomócsapágyat (3).
7. Távolítsa el a nyomócsapágyat (4) és a hajtótengelyt (37).
8. Távolítsa el a radiális csapágyat (5) és a nyomócsapágyat (6).
9. Vegye ki a bolygóművet tartalmazó kimeneti tengelyt (167).
10. Távolítsa el a radiális csapágyat (9), a nyomócsapágyat (8) és a napkereket (10).
11. Távolítsa el a tengelykapcsolót (F2).
Szerelés
Az összeszerelés az eltávolítással fordított sorrendben történik.
