Szétszerelés
Overdrive tengelykapcsoló kialakítás

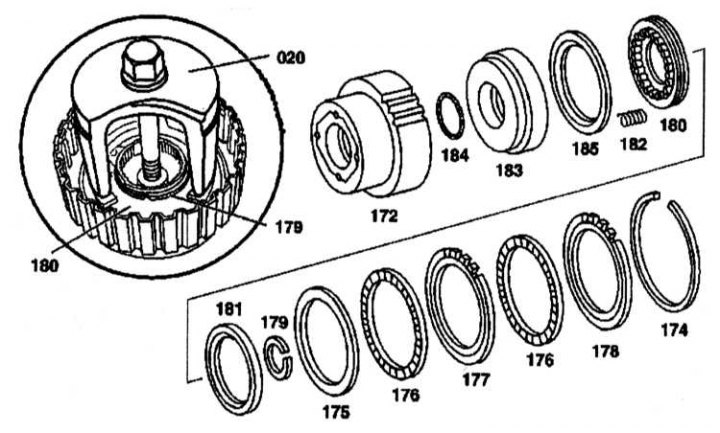

172 - Többtárcsás tengelykapcsoló-támasz; 174, 179 - Rögzítő gyűrűk; 180 - Rugós tárcsa; 181, 185 - Radiális olajtömítések; 182 - tavasz; 183 - Dugattyú; 184 - O-gyűrű; 02 - Lehúzó
1. Távolítsa el a rögzítőgyűrűt (174) többtárcsás tengelykapcsoló támasztól (172).
2. Távolítsa el a meghajtó egységet (176) - (178) és tárcsarugó (175).
3. Szerelje be a lehúzót (020) a rugós lemezen (180) hogy a tartógyűrűt (179) nyitott.
4. Távolítsa el a rugólemezt (180), tavasz (182), radiális tömítés (181).
5. Távolítsa el a dugattyút (183) a külső tengelykapcsoló támasztól (172).
Összeszerelés és hézag mérése az overdrive tengelykapcsolóban
Tengelykapcsoló szerelvény

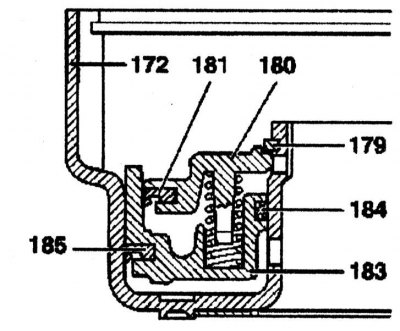

172 - Többtárcsás tengelykapcsoló-támasz; 179 - Rögzítőgyűrű; 180 - Rugós tárcsa; 181, 185 - Radiális olajtömítés; 182 - tavasz; 183 - Dugattyú; 184 - O-gyűrű
1. Helyezze be a perselyt (023) tengelykapcsoló támaszban (172). Ellenőrizze a radiális tömítést (185) és tömítőgyűrűt (184) kopás miatt, és szükség esetén cserélje ki és kenje meg sebességváltó-folyadékkal. Összeszereléskor ügyeljen arra, hogy a tömítések ajkai (181) és (183) fent található.
2. Helyezze be a dugattyút (183).

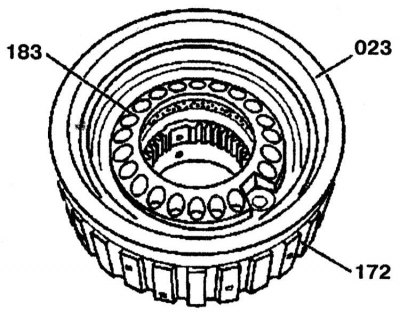

3. Távolítsa el a perselyt (023).
4. Helyezze be mind a 18 vagy 19 rugót (182) a dugattyúvezetőbe (183).
5. Helyezze be a hüvelyt (024) tengelykapcsoló támaszban (172).
6. Kenje meg az olajtömítést (131) sebességváltó folyadékot, és szerelje fel a rugólemezre (180).

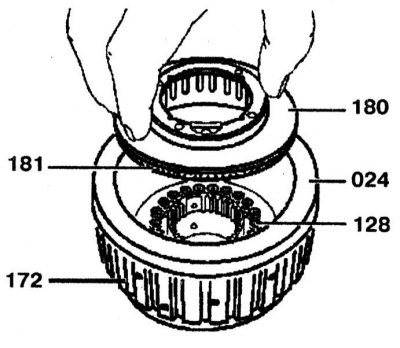

7. Rögzítse a rugólemezt (180).

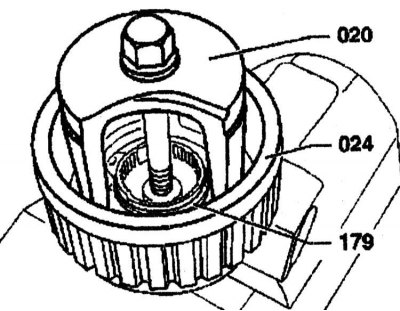

8. Szerelje fel a rögzítőgyűrűt (179) a rugós lemezen. Szerelje fel és rögzítse a lehúzót (020). Helyezze be a rögzítőgyűrűt (179). Győződjön meg arról, hogy a telepítés helyes.
A tengelykapcsoló tárcsa beszerelési eljárása

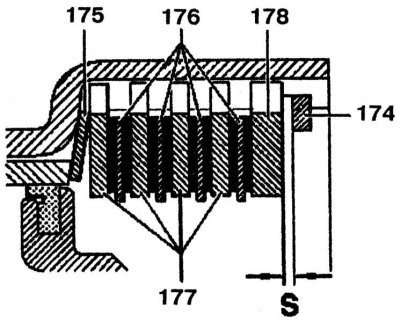

174 - Rögzítőgyűrű; 176 - Tárcsás rugó; 178 - Belső lemezek; 177, 178 - Külső tárcsák
1. Válassza le és távolítsa el a lehúzót (020). Szerelje be a kuplungtárcsákat a mellékelt ábrán látható sorrendben, és helyezze be egyenként. Áztassa az új tárcsákat sebességváltó-folyadékba körülbelül 1 órára a beszerelés előtt.
2. Távolítsa el a perselyt (024).
3. Mérje meg a távolságot «S» és rögzítőgyűrűvel állítsa be (174), ha szükséges. A rögzítőgyűrű vastagsága 2,0, 2,5, 3,0 és 3,5 mm.
