6 hengeres motorok

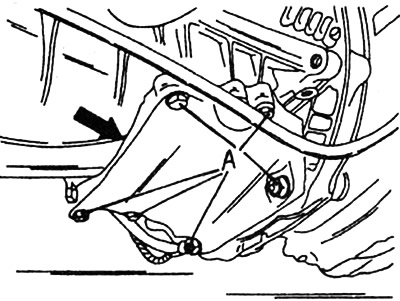

Kösse le az olajvisszafolyó vezetéket az olajteknőn.
Lazítsa meg a védőserpenyő 6 csavarját a hengerblokkon, és vegye le a serpenyőt.
Fordítsa balra az első kerekeket és távolítsa el a védőburkolat csavarjait.
Távolítsa el a rezgéscsillapítót, majd csavarja le a generátor alsó tartóját.
Ezután csavarja ki az olajteknő felső részének csavarjait, de úgy, hogy még 2 csavar maradjon becsavarva a hengerblokkban.
Távolítsa el a serpenyő alját, majd távolítsa el az olajszivattyút a három rögzítőcsavar eltávolítása után.
Húzza fel a nívópálca vezető csövét a tartóból, és üsse ki alulról egy műanyag kalapáccsal az olajteknő tetejéről.
Kompresszorral felszerelt járműveken (légkondicionáló rendszerrel), távolítsa el az alsó rugót.
Akassza ki a gázszabályozó karokat.
Válassza le a hajtótengelyt a sebességváltóról, és húzza vissza.
Csavarja ki a motor lengéscsillapítóját az alján, és távolítsa el a motor rögzítőcsavarjait a motortartókon.
Akassza fel a motort elöl és hátul a motorleválasztó tengelyekre, és emelje felfelé, amíg az olajteknőt le nem lehet választani.
Beszerelés előtt tisztítsa meg a hengerblokk és az olajteknő érintkező felületeit.
Cserélje ki a radiális hátsó O-gyűrűt, és nyomja be.
Vágja le a radiális tömítőgyűrűt úgy, hogy az körülbelül 0,5 vagy 1,0 mm-rel a sík fölé emelkedjen a kívánt átfedés eléréséhez. Itt használhatsz házi készítésű sablont. A grafitszürke O-gyűrű átfedése 1,0 mm, a barna O-gyűrű 0,5 mm. Kenje meg olajjal az O-gyűrűt.
Kenje meg az olajteknő érintkező felületét tömítőanyaggal és szerelje be, először enyhén meg kell húzni a 2 csavart elöl és hátul. A hengerblokk csavarjainak meghúzása előtt az olajteknőt a közbenső karimához kell illeszteni vagy a helyére csavarni.
A további beszerelés az eltávolítás fordított sorrendjében történik.
A beszerelés után ellenőrizze a vezérlőkarok működését.
8 hengeres motorok
Távolítsa el a kompresszort a támasztékkal és a feszítőgörgővel együtt.
Távolítsa el a beállítást (vezetők) karok.
Távolítsa el az olajteknő alsó részét.
Távolítsa el az olajszintmérő pálca vezető csövét.
Távolítsa el az olajszivattyút.
Távolítsa el a csavarokat az olajteknő felső részéből.
A cikk a weboldalról kölcsönzött www.mercedesman.ru
Távolítsa el mindkét motorrögzítő csavart a motortartóból.
Lazítsa meg mindkét motor lengéscsillapítóját.
Akassza ki a hűtőkeretet, majd emelje fel a motort daru vagy megfelelő csörlő segítségével, amíg az olajteknőt ki nem lehet venni.
A beszereléshez ragassza fel az új olajteknő tömítést az olajteknőhöz kenőanyag segítségével.
A további beszerelés az eltávolítás fordított sorrendjében történik.
Az olajteknő hátsó érintkezési felületének egy síkban kell lennie a hengerblokk hátsó felületével. Ha nem ez a helyzet, zaj és rezgés léphet fel.
