Rögzítse a hajtott tengelyt a karimához egy satuban.
Csavarja ki a tengely elülső végén lévő anyát (lásd az ábrát. 191).

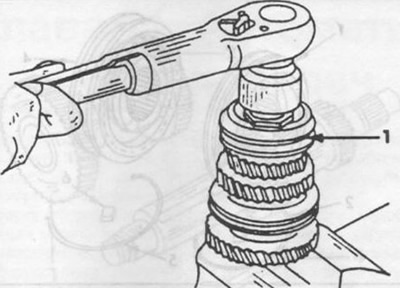

Rajz. 191. Csavarja ki a hajtott tengely anyáját.
1 - szinkronizáló tengelykapcsoló.
Sorban távolítsa el a harmadik és a negyedik fokozat szinkronizálóját, a belső bordákkal ellátott alátétet, a harmadik fogaskerekes csavarkereket és a tűcsapágyat.
[A publikáció újranyomtatva erről a forrásról mercedesman]
Fordítsa meg a hajtott tengelyt, és rögzítse egy satuban a tűcsapágy üléséhez. A tengelyfelület sérülésének elkerülése érdekében használjon puha fémpofákat egy satuban.
Távolítsa el az alátétet, az első fokozat csavarkerekes fogaskerekét és a tűcsapágyat (lásd az ábrát. 192).

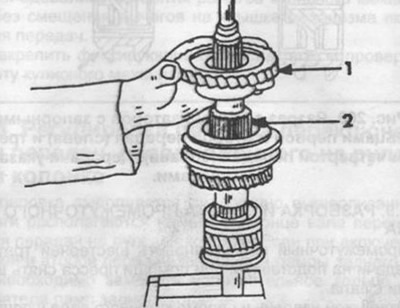

Rajz. 192. Hajtott tengely első fogaskerék spirális fogaskerekes fogaskerékkel és tűcsapággyal.
Távolítsa el az első fogaskerék tűcsapágygyűrűjét, majd távolítsa el az alátétet, a szinkronizáló gyűrűt, a szinkronizálót és az alátétet.
Távolítsa el a spirális fogaskereket a második fokozat szinkrongyűrűjével és a tűcsapággyal (lásd az ábrát. 193).

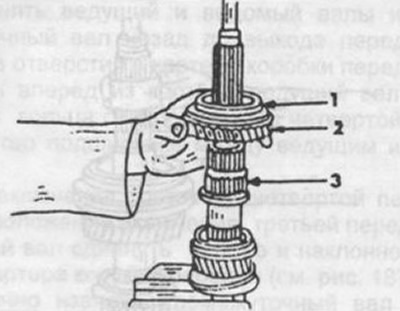

Rajz. 193. A második sebességfokozat eltávolítása.
1 - második fokozat szinkronizáló gyűrű,
2 - másodfokozatú spirális fogaskerék,
3 - tűcsapágy.
Ellenőrizze az összes alkatrész kopását és állapotát. Helyezze a szinkronizáló gyűrűt a fogaskerekek megfelelő kúpjaira, és egy hézagmérővel mérje meg a fogaskerekek és a gyűrűk végei közötti távolságot, amint az ábra mutatja. 194. Ha a hézag kisebb, mint 0,5 mm, akkor szükséges a szinkrongyűrű cseréje ill (nagyszerű viselettel) felszerelés.

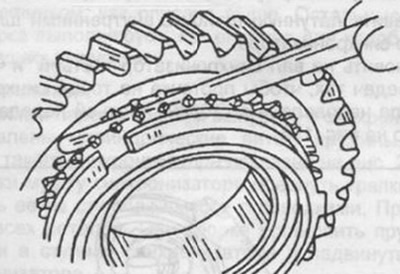

Rajz. 194. A szinkronizáló gyűrűk kopásának ellenőrzése.
A hajtott tengely összeszerelésekor végezze el a következő munkákat:
Rögzítse a hajtott tengelyt egy satuban alumínium pofák segítségével, az ábra szerint. 195.

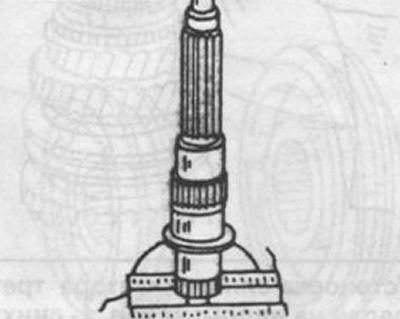

Rajz. 195. A hajtott tengely rögzítése összeszereléshez.
Kenje meg és szerelje fel a tűcsapágyat, a második fokozat spirális fogaskerekét a szinkrongyűrűvel és az alátétet a hajtott tengelyre.
Szerelje be az első és a második fokozat szinkronizálóját úgy, hogy a tengelykapcsoló gyűrűje az első sebességfokozat felé irányuljon (nyíl az ábrán. 196).

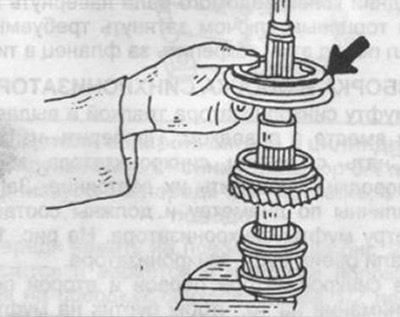

Rajz. 196. Szinkronizáló tengelykapcsoló felszerelése első és második sebességfokozathoz.
Helyezze fel a szinkronizáló gyűrűt és az alátétet.
Helyezze a hajtott tengelyt szilárd alapra, melegítse fel az első fogaskerék tűcsapágygyűrűjét, majd egy megfelelő átmérőjű csődarabbal nyomja rá a gyűrűt a tengelyre (lásd az ábrát. 197).

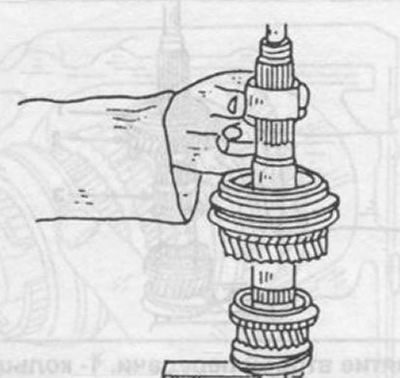

Rajz. 197. Az első fogaskerék tűcsapágygyűrűjének felszerelése (lásd az ábrát. 198).
Szereljen be alátétet az első sebességfokozatba.
Szerelje fel a technológiai hüvelyt a hajtott tengelyre, és húzza meg kézzel a rögzítő anyát.
Fordítsa meg a hajtott tengelyt, és rögzítse a munkaperselyt egy satuban.
Kenje meg és szerelje fel a tűcsapágyat és a csavarkereket a tengelyre.
Szereljen be egy sárgaréz alátétet belső bordákkal és egy szinkronizáló gyűrűvel.
Szerelje fel a harmadik és negyedik fokozat szinkronizálóját a tengelyre úgy, hogy a szinkronizáló végén lévő horony a harmadik sebességfokozat felé irányuljon, az ábra szerint. 198.

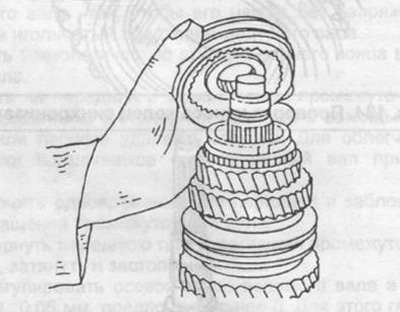

Rajz. 198. Harmadik és negyedik fokozatú szinkronizáló felszerelése a hajtott tengelyre.
1 - szinkronizáló,
2 - szinkronizáló gyűrű.
Csavarjon egy karimás anyát a hajtott tengely elülső végére, és húzza meg a szükséges nyomatékkal egy dugaszolókulcs segítségével. Ezt megelőzően rögzítse a tengelyt a karimához egy satuban.
