Lazítsa meg a rögzítőcsavart és távolítsa el a hátrameneti sebességváltó kart ("2" a 171. ábrán).

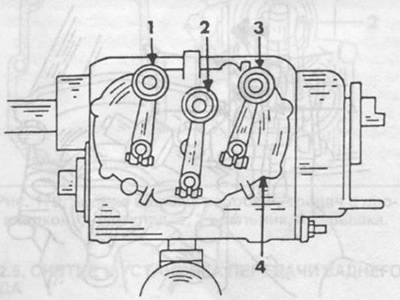

Rajz. 171. Sebességváltó mechanizmus burkolata váltókarokkal.
1-3/4 sebességváltó kar,
2 - hátrameneti sebességváltó kar,
3 - 1/2 sebességváltó kar,
4 - sebességváltó mechanizmus fedele.
Távolítsa el a beállító gyűrűt a hátrameneti sebességváltó tengelyéről.
Távolítsa el a sebességváltó mechanizmus fedelét rögzítő csavarokat.
Óvatosan vegye le a fedelet a rögzítőcsapokról, és egyidejűleg egy kalapáccsal mozgassa a hátrameneti sebességváltó tengelyét a forgattyúház felé, távolítsa el a fedelet a forgattyúház levehető felületétől olyan távolságra, amelyre a tenyerét be tudja helyezni. a kezét a résbe (lásd az ábrát. 172 és 173).

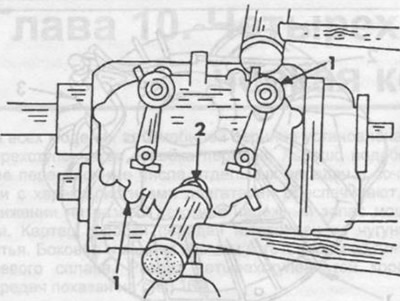

Rajz. 172. Hátrameneti sebességváltó tengely.
1 - rögzítőcsap,
2 - hátrameneti kapcsoló tengely.

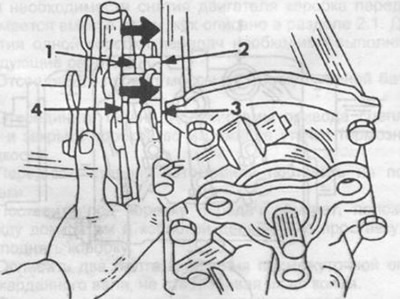

Rajz. 173. A sebességváltó mechanizmus fedelének eltávolítása.
1-3/4 sebességváltó rúd,
2-3/4 sebességváltó villa,
3 - 1/2 sebességváltó villa,
4 - 1/2 sebességváltó rúd.
Távolítsa el a 2. és 3. villát a vezérlőrudakról a 2. ábrán látható nyilak által jelzett irányban. 173.
Döntse le a kapcsolószerkezet fedelét, majd emelje fel.
A sebességváltó burkolat felszerelésekor végezze el a következő munkákat:
A cikk a weboldalról kölcsönzött MERCEDESMAN.ru
Vigyen fel új tömítést a hajtóműház alaposan megtisztított hasított felületére kenőanyag segítségével.
Helyezze a hátrameneti sebességváltó villarúdját középső helyzetbe.
Szerelje fel a kapcsolómechanizmus fedelét úgy, hogy a hátrameneti sebességfokozat-kapcsoló tengelyének csapja illeszkedjen a meghajtó hornyába.
Nyomja rá a fedelet a forgattyúházra úgy, hogy a villák egyidejűleg a megfelelő sebességváltó rudakra helyezkedjenek.
Könnyű kalapácsütésekkel helyezze a fedelet a sebességváltó házának leválasztható felületére. Ugyanakkor ügyeljen a burkolat megfelelő rögzítésére a rögzítőcsapokon. Húzza ki a hátrameneti sebességváltó tengelyét a burkolatból.
Csavarja be a rögzítőcsavarokat és húzza meg egyenletesen keresztben.
A sebességváltó burkolatának megfelelő felszereléséhez el kell mozgatni a tengelyt és a hátrameneti sebességváltó kapcsolócsapját a burkolathoz képest ("3" a 174. ábrán), hogy bizonyos távolság maradjon a csap és a hasított felület között a burkolat (174. ábrán "b" távolság).

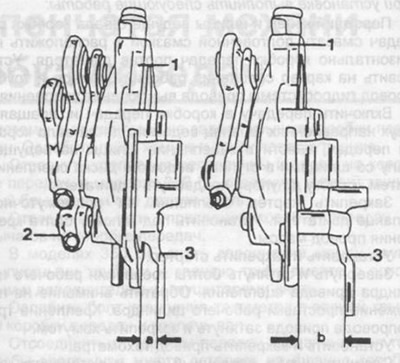

Rajz. 174. A hátrameneti fokozat kapcsoló ujjának helyzetének beállítása.
a=10 mm, a hasított felület és az ujj közötti távolság a burkolat felhelyezése után.
h = 25 mm, a hasított felület és az ujj közötti távolság a burkolat felhelyezése előtt,
1 - sebességváltó mechanizmus burkolat,
2 - hátrameneti sebességváltó kar,
3 - csap a hátrameneti sebességváltó tengelyével.
Helyezzen alátétet a hátrameneti sebességváltó tengelyére.
Szerelje be a beállító gyűrűt a hátrameneti sebességváltó tengelyén lévő horonyba.
Szerelje fel a hátrameneti sebességváltó kart a tengely bordáira, és húzza meg a kar rögzítőcsavarját.
Ellenőrizze a mechanizmus működését az összes sebességfokozat egymás utáni bekapcsolásával.
Öntsön olajat a sebességváltóba.
