Generátor telepítési részletek benzines modelleken
1 – 30. kapocs (V+); 2 – 61-es terminál (D+); 3 - Csavarok; G2 - Generátor
1. A generátor benzinüzemű modellekre történő beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Lazítsa meg a generátor hajtószíját.
4. Ha megfelelően van felszerelve, távolítsa el a védőkupakokat, és válassza le az elektromos vezetékeket a generátor 30 (1) és 61 (2) kapcsairól.
5. Csavarja ki a rögzítőcsavarokat (3), és vegye le a generátort (G2).
6. A beszerelés fordított sorrendben történik.
7. Végül feltétlenül kövesse az akkumulátor csatlakoztatási eljárásait.
Dízel modellek
M612
A generátor dízelmodellekre történő telepítésének részletei 163.113 (612-es sorozatú motor)

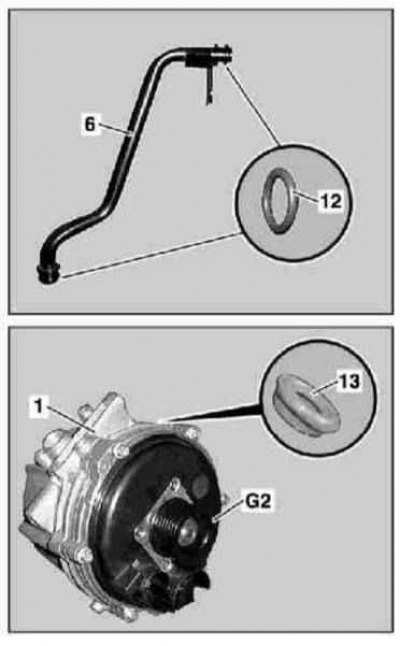

A generátor dízelmodellekre történő telepítésének részletei 163.113 (612-es sorozatú motor)
1. A generátor telepítésének részletei a 163.113-as modelleken (612-es sorozatú motor) az illusztrációkon láthatók, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a jobb első kereket és a kerékjáratvédő szekrényt.
4. Távolítsa el a hangszigetelést.
5. Válassza le a tengelykapcsolót (2), lazítsa meg a rögzítőelemeket, és válassza le az elektromos vezetékeket a generátorról.
6. Ha megfelelően van felszerelve, távolítsa el a védőkupakot, és blokkolja a vezetéket a 30-as kapocsnál (3), távolítsa el a csavarokat (4).
7. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
8. Távolítsa el a légszűrő burkolatát (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
9. Lazítsa meg és távolítsa el a hajtószíjat.
10. Távolítsa el a csavarokat (5), és válassza le az olajvezetéket (7) a turbófeltöltőről.
11. Távolítsa el a hűtőfolyadék-ellátó vezetéket (6).
12. Csavarja ki a rögzítőcsavarokat (9), és távolítsa el a tartót (10).
13. Távolítsa el a rezgéscsillapító tartójának csavarját (11).
14. Távolítsa el a hűtőházat (1) rögzítő csavarokat (8).
15. Távolítsa el a generátort (G2) úgy, hogy leengedi a hűtőházzal (1) együtt.
16. A beszerelés fordított sorrendben történik - ne felejtse el cserélni a tömítőelemeket (12 és 13). Ha szivárgásra utaló jelek vannak, távolítsa el a generátort a hűtőházból, és cserélje ki az O-gyűrűt. Végül csatlakoztassa a negatív kábelt az akkumulátorhoz.
M628
A generátor dízelmodellekre történő telepítésének részletei 163.128 (628-as sorozatú motor)
1 - Dió; 2 - Ventilátor szerelvényház; 3 - Levegőúthűtő; 4 - Hűtőfolyadék tömlő; 5 - Csavar; 6 - Csavar; 7 - Tengelykapcsoló; 8 - 30-as terminál; 9 - Csavar; 10 - Konzol; 11 - Csavar; 12 - Csavar; 13 - Hűtőház; G2 - Generátor
1. A generátor telepítésének részletei a 163.128-as modelleken (628-as sorozatú motor) ábrán láthatók, amely a szövegben található összes hivatkozást tartalmazza.
2. Válassza le a negatív kábelt az akkumulátorról.
3. Távolítsa el a hangszigetelés alsó részét.
4. Ürítse ki a hűtőrendszert (lásd a fejezetet A hűtőrendszer és a hűtőfolyadék fagyállóságának ellenőrzése, a folyadék cseréje).
5. Távolítsa el a légszűrőt (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
6. Távolítsa el a ventilátor szerelvényt (lásd a fejezetet Hűtő-, fűtés- és klímarendszerek).
7. Távolítsa el a levegőút megkerülő hüvelyét (lásd a fejezetet A beszívott levegőcsatorna alkatrészeinek ki- és beszerelése).
8. A hozzáférés biztosításához mozgassa oldalra a hűtőút-tömlőt (4).
9. Távolítsa el a hajtószíjat.
10. Távolítsa el a hűtőútvonalat rögzítő csavart (5).
11. Válassza le a tengelykapcsoló csatlakozóját (7).
12. Kösse le az elektromos vezetékeket a 30. (8) kivezetésről.
13. Távolítsa el a tartót (10).
14. Távolítsa el a csavarokat (12).
15. Nyomja jobbra a hűtőházzal (13) összeszerelt generátort (G2), és vegye ki a szerelvényt a motortérből.
16. A beszerelés fordított sorrendben történik.
17. Végül ellenőrizze a hűtőrendszert, hogy nincs-e rajta szivárgás.
18. Csatlakoztassa a negatív kábelt az akkumulátorhoz (lásd a részt Akkumulátor - általános információk, karbantartási javaslatok).
