Tartalomjegyzék: Benzines modellek ↡ Dízel modellek ↡
Jegyzet. 100 000 km-nél nagyobb futásteljesítményű generátor cseréjekor a hajtótárcsát is ki kell cserélni.
Benzines modellek

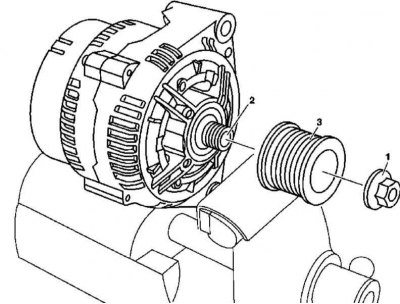

A benzines modellek generátor hajtótárcsájának beépítési részletei
1 - Karimás csavar
2 — Generátor tengelye
3 - Többszálú szíjtárcsa

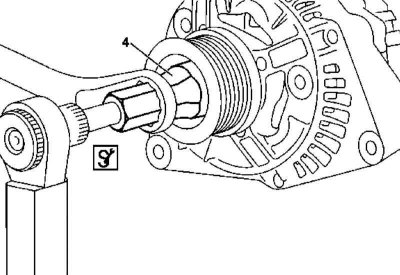

A benzines modellek generátor hajtótárcsájának beépítési részletei
4 - Kétoldalas hatlapfejű fej
1. A benzinüzemű modelleken a generátor hajtótárcsa beszerelésének részleteit az illusztrációk mutatják, amelyek a szövegben található összes hivatkozást tartalmazzák.
2. Távolítsa el a generátort (lásd a részt A generátor eltávolítása és beszerelése).
3. A kétoldalas hatlapfejbe (4) csavarhúzóval akadályozza meg a generátor tengelyének (2) elfordulását, majd lazítsa meg a karimás anyát (1).
4. Távolítsa el a többsávos hajtótárcsát (3).
5. A beszerelés fordított sorrendben történik.
Dízel modellek

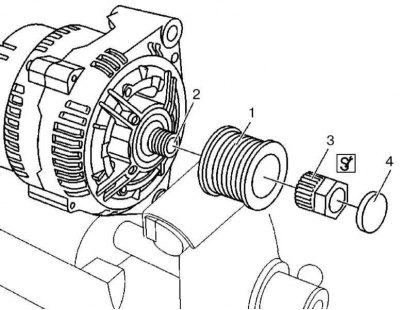

Generátor meghajtó szíjtárcsa beépítési részletei dízel modelleken
1 - Többszálú szíjtárcsa
2 — Generátor tengelye
3 - Aljzatfej
4 - Védősapka
1. A benzinüzemű modelleken a generátor hajtótárcsa beszerelésének részleteit az ábra mutatja, amely a szövegben található összes hivatkozást tartalmazza.
2. Távolítsa el a generátort (lásd a részt A generátor eltávolítása és beszerelése).
3. Távolítsa el a védőkupakot (4).
4. A foglalat (3) segítségével lazítsa meg a rögzítő anyát, és távolítsa el a generátor hajtótárcsáját (1). A tengely (2) a foglalat (3) recézett részével van rögzítve.
5. A beszerelés fordított sorrendben történik.
