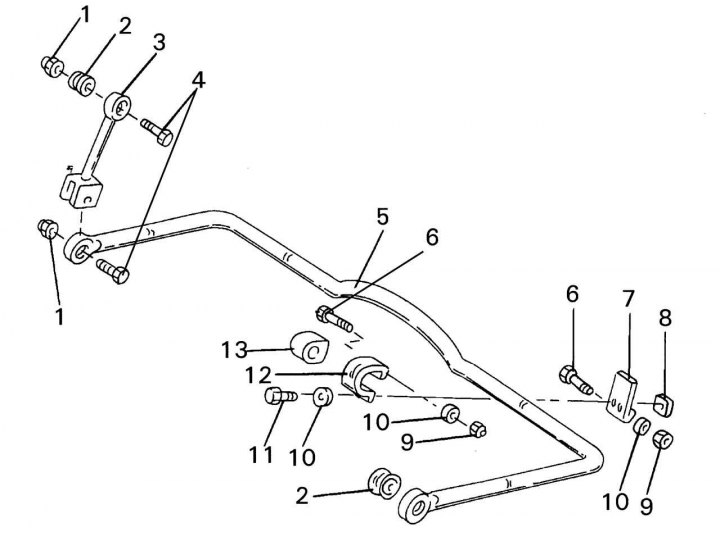

Фигура 255. Монтаж на задна стабилизираща щанга: 1 - гайка M12; 2, 13 — безшумни блокове; 3 — стабилизираща подпора; 4 — болт M12, 90–95 N·m; 5 — стабилизираща щанга; 6 — болт M8, 20–25 N·m; 7 — държач; 8 - квадратна гайка; 9 — гайка M8; 10 - шайба; 11 — болт M8; 12 - монтажна скоба
Фигура 255 показва закрепването на задния стабилизатор към задния мост. Стабилизаторните стойки служат за закрепването му към шасито. За да свалите стабилизатора, поставете автомобила здраво върху опори. Демонтирането на задната стабилизираща щанга трябва да се извърши, както следва:

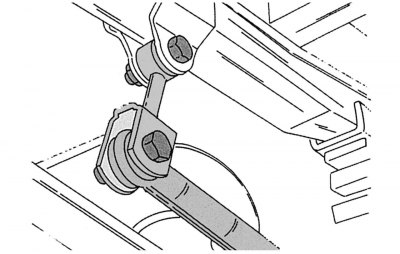

Фигура 256. Закрепване на стабилизиращата щанга
- развийте стойките на стабилизатора отгоре от двете страни. Тази връзка е показана на фигурата 256. Трябва да развиете гайка 1 и болт 4 (вижте фигура 255);
- развийте гайките 8 на монтажните скоби 12 и отстранете болтовете 6;
- свалете стабилизиращата щанга 5 заедно със скобите;
- развийте гайките 9 на държачите 7 и отстранете болта 6. Извадете държача;
- отстранете скобата 12 от безшумния блок 13 и отстранете двете части от стабилизиращата щанга;
- развийте подпорите 3 от краищата на стабилизатора.
(Материал, заимстван от онлайн ресурс MercedesMan.ru)
Ако е необходимо да смените безшумните блокове, избутайте старите и поставете новите. Безшумните блокове 2 в стойките на стабилизатора и самият стабилизатор могат да бъдат сменени. Когато инсталирате нови, намокрете ги със сапунена вода, за да улесните монтажа.
При инсталирането трябва да действате по следния начин:
- завинтете подпорите към стабилизатора;
- монтирайте безшумния блок 13 върху стабилизиращата щанга и плъзнете скобата върху него отстрани. Ако е необходимо, нанесете талк върху безшумния блок;
- поставете държащата плоча 7 към скобата и затегнете монтажните болтове;
- прикрепете държача с рейките към точките за монтаж на шасито;
- центрирайте стабилизатора и затегнете болтовете на подпората отгоре и отдолу с въртящ момент от 90–95 N·m;
- затегнете съединението на монтажната скоба с въртящ момент от 20–25 N·m.
